إصدار الشهادات: | API,CE,ISO9001:2008,LRQA,PED | نوع من الأنابيب والتجهيزات: | المحملة مستقيم و مستقيم الصليب |
---|---|---|---|
العلامات:: | شعار ، عدد الحرارة ، الصلب الصف ، معيار ، الحجم | مواصفة معياريّ: | ASTM، JIS، BS، DIN، UNI الخ |
تسليط الضوء: | المحملة أنابيب الصلب,بعقب اللحام كوم |

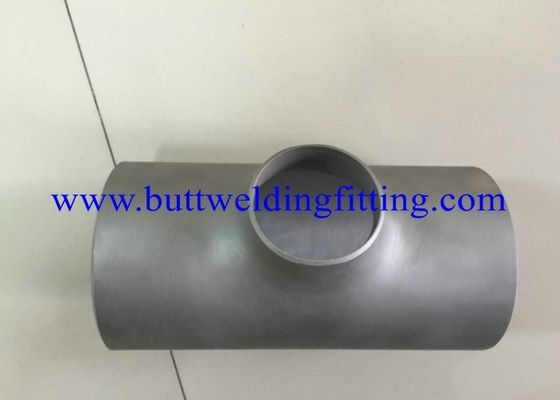

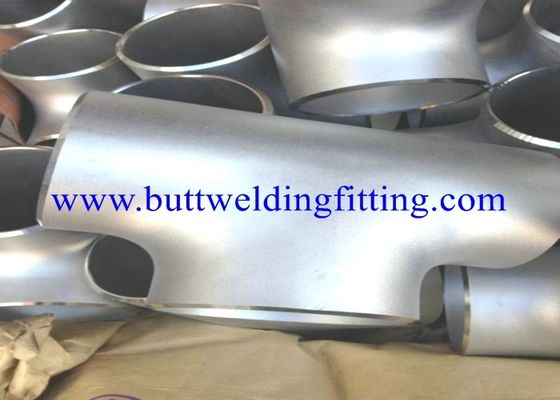

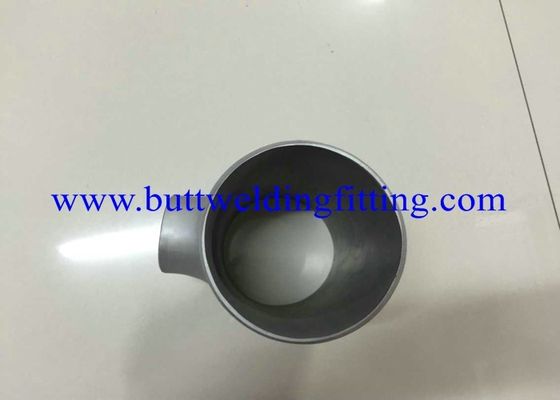

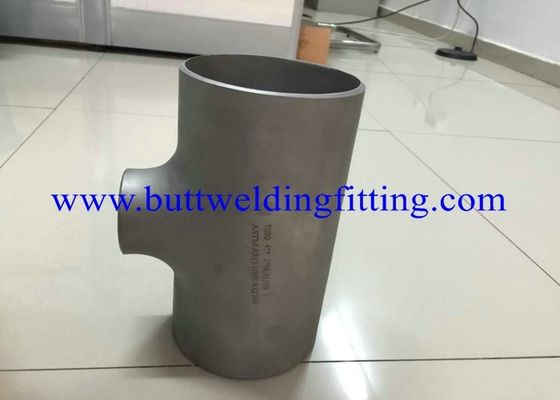

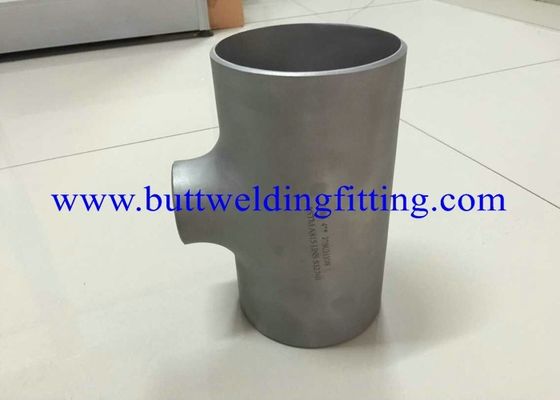

ANSI B16.9 ANSI B16.11 الفولاذ المقاوم للصدأ تي 304L 316L 310S 2205 904L 1 "24" SCH80
نحن نقدم لعملائنا تجهيزات لحام بعقب مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة من قبل الشركات المصنعة الأصلية. يتم تقديم هذه التركيبات في أشكال غير ملحومة وملحومة ، وهي مصنوعة بدقة ويتم تقديمها لعملائنا في المواصفات التالية:
شكل:
1/8 "ملحوظة إلى 48" ملحوظة. (سلس وملحوم)
سماكة
SCH: 5s ، 10s ، 40s ، 80s ، 10 ، 20 ، 40 ، STD ، 60 ، 80 ، XS ، 100 ، 120 ، 140 ، 160 ، XXS & NS متوفرة مع NACE MR 01-75
نوع:
المرفقين في 45 درجة ، 90 درجة ، 180 درجة ، R = 1D ، 1.5D ، 3D ، 5D ، 6D ، 8D ، 10D و 20D.
المخفض غريب الأطوار ومتحدة المركز.
قبعات والصلبان.
المحملة على قدم المساواة وغير المتكافئة.
نهاية طويلة وقصيرة كعب.
اساسي:
· ASME: ANSI B16.9 ، ANSI B16.28 ، MSS SP75
· DIN: DIN2605 ، DIN2615 ، DIN2616 ، DIN2617 ، DIN28011
· برنامج المنح الصغيرة: JIS B2313
· EN: EN10253-1 ، EN10253-2
مواد:
الفولاذ المقاوم للصدأ: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / إلخ
الكربون الصلب: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 إلخ.
سبائك الصلب: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / إلخ.
مواد أخرى: Monel ، نيكل ، Inconel ، Hastalloy ، النحاس ، النحاس ، البرونزية ، التيتانيوم ، التنتالوم ، البزموت ،
الألومنيوم ، الصلب عالي السرعة ، الزنك ، الرصاص ، إلخ.
حجم الأنبوب | القطر الخارجي (od) | سمك الجدار (ر) | 90 o L / R مركز الكوع إلى الذيل A | 45 س ل / ص مركز لثني نهاية الذيل ب | 90 س S / R إلى نهاية الكوع مركز | ثلاثة روابط لمركز ذيل نهاية CM | طول الغطاء | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | - | 1.00 | 1.00 |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | - | 1.13 | 1.00 |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 | 1.50 | 1.50 |
1-1 / 4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 | 1.88 | 1.50 |
1-1 / 2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 | 2.50 | 1.50 |
2-1 / 2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 | 3.00 | 2.00 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 | 3.38 | 2.50 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 | 4.13 | 3.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 | 4.88 | 3.50 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 | 5.63 | 4.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 | 8.50 | 6.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 | 11.00 | 7.50 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20،000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
نطاق التطبيقات: للاستخدام في البترول ، والصهر ، والمواد الغذائية ، والطاقة ، وصناعة الورق ، والمعدات الكيميائية ، والطبية ، والطيران ، والمبادل الحراري للغلايات ، وغيرها من المجالات.
ملاحظة: تزويد العملاء بتكوين وحجم وحزمة customerized
