مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
رقم الموديل: | ANSI ASME API JIS EN DIN GOST |
الحد الأدنى لكمية: | 100KGS |
الأسعار: | negotiable |
تفاصيل التغليف: | في كيس من البلاستيك بعد ذلك في حزمة |
وقت التسليم: | 15days-> |
شروط الدفع: | T/T, L/C, ويسترن يونيون, MoneyGram |
القدرة على العرض: | 1500 طن لكلّ شهر |
اساسي: | ANSI / ASME B16.5 شفة من فئة 2500 حواف مفصلية | اللون: | أبيض فضي |
---|---|---|---|
القطر الخارجي: | dn15-dn1000 | يكتب: | الشفاه المشتركة اللفة |
تسليط الضوء: | المطروقات الشفاه والتجهيزات,والتجهيزات مزورة والشفاه |

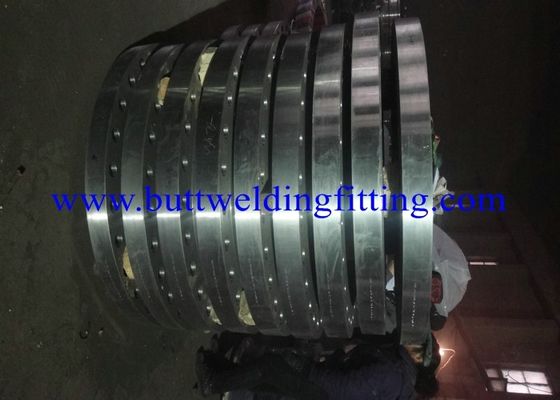

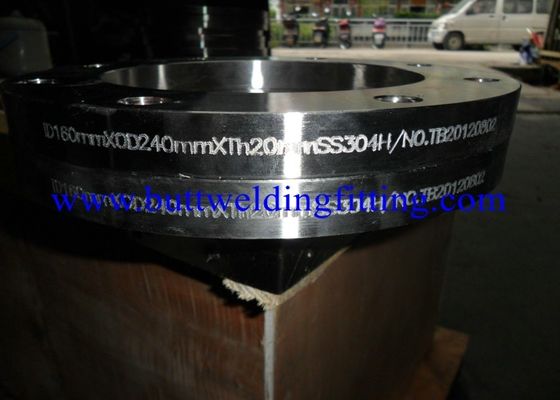

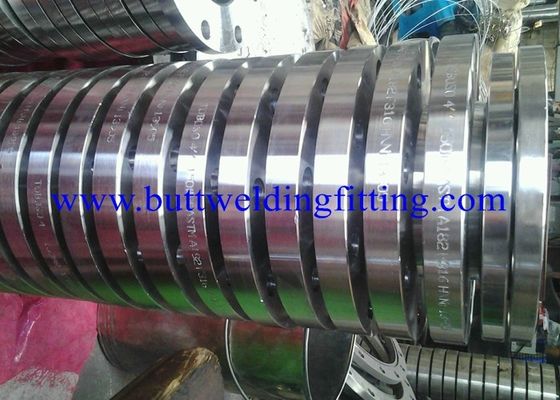

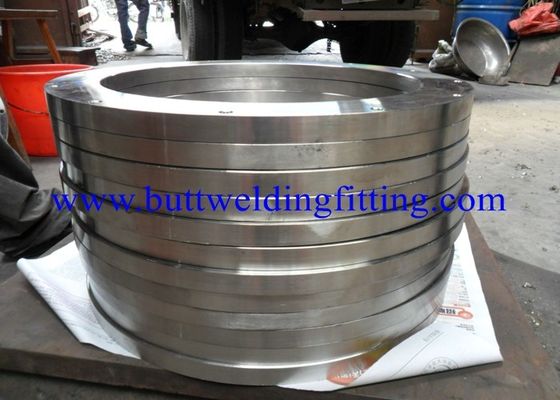

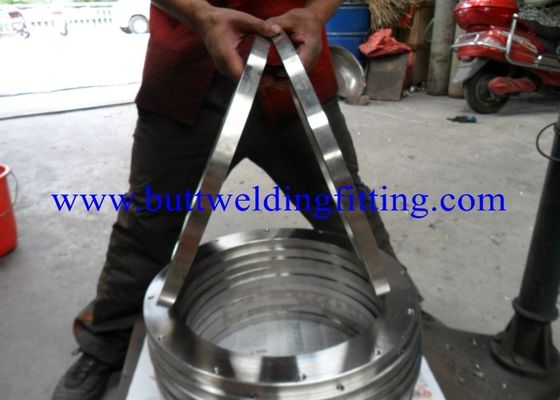

ANSI / ASME B16.5 شفة مفصل اللفة فئة 2500 شفة مقاس: 1/2 "(DN15) - 100" (DN2500)
تخصيص:
الحجم: 1/2 "(DN15) - 100" (DN2500)
اسم العلامة التجارية: TOBO
الفئة: 2500 رطل
اكتب: الشفاه المشتركة لاب ، الشفاه فضفاضة
التخصص: حسب الرسم
اساسي:
ANSI / ASME:
ANSI B16.5 ، ANSI B16.47 ، MSS SP44 ، ANSI B16.36 ، ANSI B16.48
DIN:
DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2632 ، DIN2633 ، DIN2634 ،
BS:
BS4504 ، BS4504 ، BS1560 ، BS10 ، إلخ
يتم استخدام حواف مفصل اللفة (الشفاه الفضفاضة) مع طرف كعب ذي نهاية "يدرج" في الجزء الداخلي من الحافة. الفائدة الرئيسية لهذا النوع من الحواف ، هي أنه بمجرد اللحام بالأنبوب إلى طرف كعب الرقب ، فإن الحافة يمكن أن تدور لتسهيل محاذاة فتحات البراغي. ومع ذلك ، فإن شفة مفصل اللفة وقدرة نهايات كعب الرهان على الاحتفاظ بالضغط هي نفسها شفة الانزلاق. أنها ليست مناسبة للمواقف ذات الأحمال الخارجية أو المتغيرة عالية القوة. أنها توفر ميزة في نظام الأنابيب الذي يحتاج إلى تفكيك متكرر للتفتيش أو لإزالة التراكم.
ANSI / ASME B16.5 الشفاه المشتركة في الشفاه
ANSI / ASME B16.5 شفة 150 شفة اللفة المشتركة
ANSI / ASME B16.5 الشفاه فئة 300 شفة اللفة المشتركة
ANSI / ASME B16.5 شفة فئة 600 لفة الشفاه المشتركة
ANSI / ASME B16.5 الشفاه فئة 900 شفة اللفة المشتركة
ANSI / ASME B16.5 شفة فئة 1500 لفة الشفاه
ANSI / ASME B16.5 شفة فئة 2500 لفة الشفاه المشتركة
الشفاه الخيوط المواد والدرجات:
شفرات مفصل اللفة الفولاذ المقاوم للصدأ (الشفاه الشفافة): ASTM A182 ، A240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316Ti ، 310 ، 310S ، 321 ، 321H ، 317 ، 347 ، 347H ، 904L
شفرات مفصل اللفة الكربونية الفولاذية (الشفاه الشفافة): ASTM / ASME A / SA 105
فلنجات الوصلة الفولاذية الفولاذية السببية (الشفاه الشفافة): ASTM / ASME A / SA 182 & A 387 F1 ، F5 ، F9 ، F11 ، F12 ، F22 ، F91
فلنجات الوصلة المزدوجة ذات الصلب المزدوج (الشفاه الرقيقة): ASTM / ASME A / SA 182 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61
حواف الوصلة الفائقة المزدوجة الاتجاه (الشفاه الرخوة): ASTM / ASME A / SA 182 ، A240 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61
الشفاه الوعائية لسبائك النيكل (الشفاه الشفافة ): نيكل 200 (رقم UNS N02200) ، نيكل 201 (رقم UNS N02201) ، Monel 400 (رقم UNS N04400) ، Monel 500 (UNS No. N05500) ، Inconel 800 (UNS رقم N08800) ، Inconel 825 (UNS No. N08825)، Inconel 600 (UNS No. N06600)، Inconel 625 (UNS No. N06625)، Inconel 601 (UNS No. N06601)، Hastelloy C 276 (UNS No. N10276) ، سبيكة 20 (رقم UNS N08020) ، إلخ
الشفاه الوعائية لسبائك النحاس النحاسية (الشفاه الشفافة ): UNS No. C10100، 10200، 10300، 10800، 12000، 12200، 70600، 71500، UNS No. C 70600 (Cu -Ni- 90/10)، C 71500 (Cu-Ni -70/30)
الشفاه ذات درجة حرارة منخفضة لفائف الصلب الكربوني (الشفاه الشفافة ): ASTM A350 ، LF2 ، LF3
تطبيقات شفرات مفصل ANSI / ASME B16.5 Class 2500 Lap (الشفاه الشفافة)
يتم استخدام الشفاه ANSI / ASME B16.5 Class 2500 الشفاه (لف الشفاه) في المعالجة الكيميائية والبتروكيماوية.
يتم استخدام الشفاه ANSI / ASME B16.5 Class 2500 لاب الحلقات المفصلية (الشفاه الشفافة) في الإلكترونيات.
يتم استخدام حواف الوصلات المفصلية ANSI / ASME B16.5 Class 2500 (الشفاه الشفافة) في تجهيز المعدات للحفاظ على نقاء المنتج في التعامل مع الأطعمة والألياف الصناعية.
تستخدم ANSI / ASME B16.5 Class 2500 Flang Flanges (Loose Flanges) في الهندسة البحرية والبحرية.
خصائص حواف مفصل الوصلات ANSI / ASME B16.5 Class 2500
إن حواف مفصل الوصلات ANSI / ASME B16.5 Class 2500 (الوصلات الشفافة السائبة) مقاومة للغاية للمواد الكيماوية المختلفة.
ANSI / ASME B16.5 Class 2500 حواف مفصل اللفة (الشفاه الفضفاضة) هي مقاومة ممتازة للقلويات الكاوية.
ANSI / ASME B16.5 Class 2500 حواف مفصل اللفة (الشفاه الفضفاضة) هي موصلية كهربائية عالية.
ANSI / ASME B16.5 Class 2500 حواف مفصل اللفة (الشفاه الفضفاضة) هي مقاومة ممتازة للتآكل في المياه المقطرة والطبيعية.
حواف مفصل اللفة ANSI / ASME B16.5 Class 2500 (الشفاه الشفافة) مقاومة لمحاليل الملح المحايدة والقلوية.
ANSI / ASME B16.5 Class 2500 حواف مفصل اللفة (الشفاه الفضفاضة) هي مقاومة ممتازة للفلور الجاف.
تستخدم ANSI / ASME B16.5 Class 2500 لحافات مفصل اللفة (الشفاه الفضفاضة) على نطاق واسع للتعامل مع الصودا الكاوية.
ANSI / ASME B16.5 Class 2500 حواف مفصل اللفة (الشفاه الشفافة) هي خصائص حرارية وكهربائية ومغناطيسية جيدة.
تقدم حواف مفصل الوصلات اللاصقة ANSI / ASME B16.5 Class 2500 (بعض الشفاه) بعض المقاومة للأحماض الهيدروكلورية والكبريتيك في درجات حرارة متواضعة وتركيزات.
أبعاد الشفاه المفصلية ANSI / ASME B16.5 Class 2500 Lap (الشفاه الشفافة)
الأنابيب عادي ديام. | od شفة | THK. من شفة مين | بقطر. من المركز رئيسي | طول المحور | تجويف | ركن نصف القطر من تتحمل من ملفوف شفة | بقطر. من بولت دائرة | بقطر. من بولت ثقوب | رقم من البراغي | بقطر. من البراغي (بوصة) | كلغ | رطل | |
بوصة | DN | O | C | X | Y | ب | R | قبل الميلاد | BH | BN | BD | ||
1/2 " | 15 | 133.4 | 30.2 | 42.9 | 39.6 | 22.9 | 3 | 88.9 | 22.4 | 4 | 3/4 " | 3 | 6.6 |
3/4 " | 20 | 139.7 | 31.8 | 50.8 | 42.9 | 28.2 | 3 | 95.3 | 22.4 | 4 | 3/4 " | 4 | 8.8 |
1 " | 25 | 158.8 | 35.1 | 57.2 | 47.8 | 35.1 | 3 | 108 | 25.4 | 4 | 7/8 " | 5 | 11 |
1-1 / 4 " | 32 | 184.2 | 38.1 | 73.2 | 52.3 | 43.7 | 4.8 | 130 | 28.4 | 4 | 1 " | 8 | 17.6 |
1-1 / 2 " | 40 | 203.2 | 44.5 | 79.2 | 60.5 | 50 | 6.4 | 146.1 | 31.8 | 4 | 1 1/8 " | 11 | 25 |
2 " | 50 | 235 | 50.8 | 95.3 | 69.9 | 62.5 | 7.9 | 171.5 | 28.4 | 8 | 1 " | 17 | 38 |
2-1 / 2 " | 65 | 266.7 | 57.2 | 114.3 | 79.2 | 75.4 | 7.9 | 196.9 | 31.8 | 8 | 1 1/8 " | 25 | 55 |
3 " | 80 | 304.8 | 66.5 | 133.4 | 91.9 | 91.4 | 9.7 | 228.6 | 35.1 | 8 | 1 1/4 " | 38 | 83 |
3-1 / 2 " | 90 | - | - | ||||||||||
4 " | 100 | 355.6 | 76.2 | 165.1 | 108 | 116.8 | 11.2 | 273.1 | 41.1 | 8 | 1 1/2 " | 58 | 127 |
5 " | 125 | 419.1 | 91.9 | 203.2 | 130 | 144.5 | 11.2 | 323.9 | 47.8 | 8 | 1 3/4 " | 95 | 210 |
6 " | 150 | 482.6 | 108 | 235 | 152.4 | 171.5 | 12.7 | 368.3 | 53.8 | 8 | 2 " | 146 | 323 |
8 " | 200 | 552.5 | 127 | 304.8 | 177.8 | 222.3 | 12.7 | 438.2 | 53.8 | 12 | 2 " | 220 | 485 |
10 " | 250 | 673.1 | 165.1 | 374.7 | 228.6 | 277.4 | 12.7 | 539.8 | 66.5 | 12 | 2 1/2 " | 420 | 925 |
12 " | 300 | 762 | 184.2 | 441.5 | 254 | 328.2 | 12.7 | 619.3 | 73.2 | 12 | 2 3/4 " | 590 | 1300 |
