مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
رقم الموديل: | 31254 1.4547 254 SMO |
الحد الأدنى لكمية: | 1pc |
الأسعار: | US $ 10 - 100 / Kilogram |
تفاصيل التغليف: | الحالات خشبية صالحة للابحار أو المنصات مربوطة بشريط الصلب أو حسب متطلبات العميل |
وقت التسليم: | 30 يوما بعد تلقي الدفع المسبق بنسبة 30 ٪ من T / T أو LC |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | 50 طن متري / طن متري شهريا |
نوع: | شفة لوحة | التطوير التنظيمي: | 9.5 إلى 219 ملم |
---|---|---|---|
تصنيف الفئة: | 150 # ~ 2500 # | مواجهة: | RF (وجه مرتفع) ؛ FF (وجه مسطح) ؛ RTJ (مفصل من النوع الدائري) ؛ RJ (وجه مفصل حلقي) TG (وجه لسان وأخدو |
عملية التصنيع: | ادفع ، اضغط ، تزوير ، يلقي ، إلخ. | التعبئة: | علب خشبية ، منصات نقالة ، أكياس نايلون أو حسب متطلبات العملاء |
موك: | 1 قطع | موعد التسليم: | 10-100 يوم حسب الكمية |
شروط الدفع: | L / C ، T / T | شحنة: | فوب تيانجين / شنغهاي ، CFR ، CIF إلخ |
طلب: | توصيل الأنابيب والصمامات | المعالجة السطحية: | مخلل ، 2 ب ، رقم 4 ، BA ، شعري ، مرآة |
تسليط الضوء: | المطروقات الشفاه والتجهيزات,بعقب اللحام الشفاه |

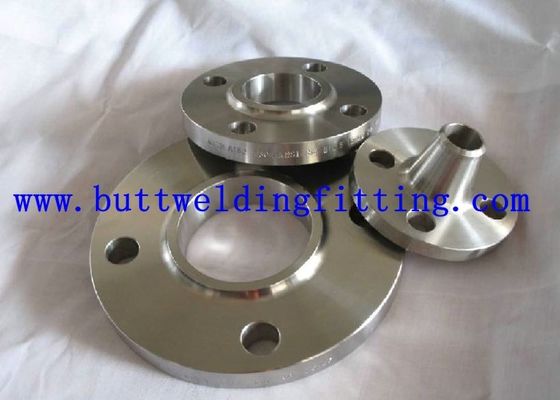

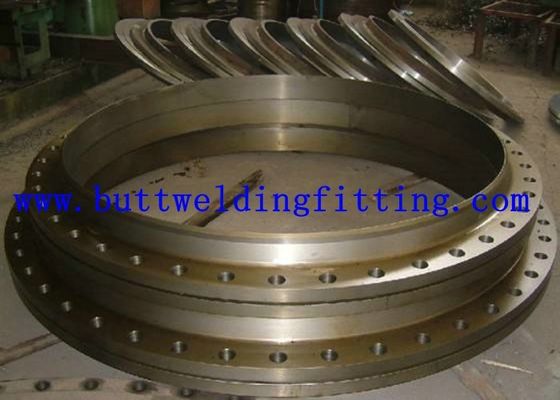

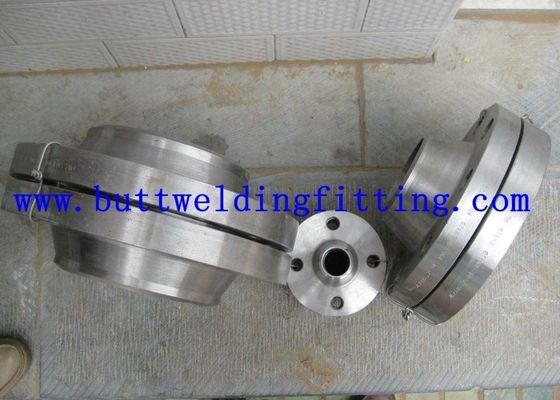

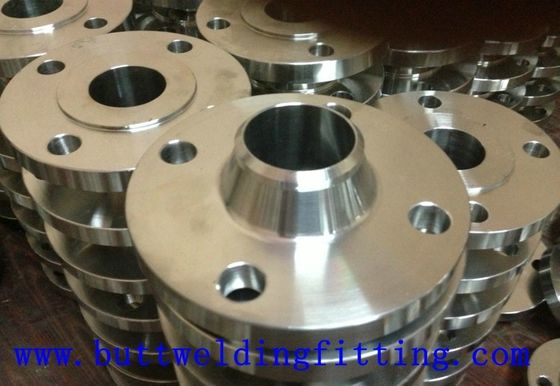

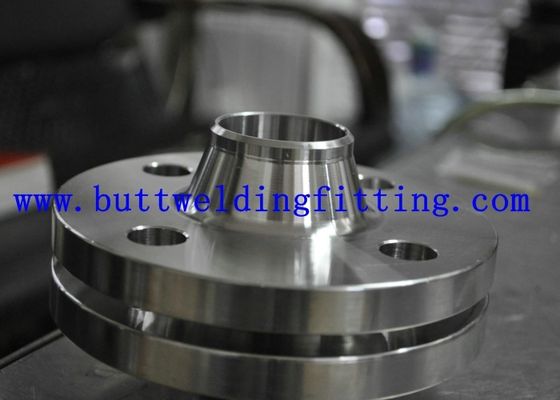

ANSI ، ASME ، ASA ، B16.5 لوحة رفع شفة الوجه فئة 150/300/600
بحجم:
مواد:
اساسي:
مكان المنشأ:
رقم الموديل:
قياسي أو غير قياسي:
اسم المنتج:
نوع:
المعالجة السطحية:
تقنية:
الوضعية:
مصطلح التجارة:
نطاق الحجم:
موك:
عينة:
تفاصيل التعبئة:
1. لوح خشبي
2. حقيبة منسوجة مضادة للرطب
3. كما هو مطلوب
تفاصيل التسليم:
7-10 أيام ، وفقا للكمية النهائية
شفة الأبعاد والجماهير التقريبية |
ANSI ، ASME ، ASA ، B16.5 150 رطل / قدم مربع. لوحة حلقة شفة RF | |||||||||
ø | د | ب | ز | م | J | ك | ثقوب | ل | كلغ. |
1/2 " | 88،9 | 11،1 | 34،9 | 30،2 | 22،3 | 60،3 | 4 | 15،9 | 0400 |
3/4 " | 98،4 | 12،7 | 42،9 | 38،1 | 27،7 | 69،8 | 4 | 15،9 | 0700 |
1 " | 107،9 | 14،3 | 50،8 | 49،2 | 34،5 | 79،4 | 4 | 15،9 | 0800 |
1 1/4 " | 117،5 | 15،9 | 63،5 | 58،8 | 43،2 | 88،9 | 4 | 15،9 | 1100 |
1 1/2 " | 127،0 | 17،5 | 73،0 | 65،1 | 49،5 | 98،4 | 4 | 15،9 | 1400 |
2 " | 152،4 | 19،0 | 92،1 | 77،8 | 62،0 | 120،6 | 4 | 19،0 | 2200 |
2 1/2 " | 177،8 | 22،2 | 104،8 | 90،5 | 74،7 | 139،7 | 4 | 19،0 | 3600 |
3 " | 190،5 | 23،8 | 127،0 | 107،9 | 90،7 | 152،4 | 4 | 19،0 | 4100 |
3 1/2 " | 215،9 | 23،8 | 139،7 | 122،2 | 103،4 | 177،8 | 8 | 19،0 | 5200 |
4 " | 228،6 | 23،8 | 157،2 | 134،9 | 116،1 | 190،5 | 8 | 19،0 | 5600 |
5 " | 254،0 | 23،8 | 185،7 | 163،6 | 143،8 | 215،9 | 8 | 22،2 | 6300 |
6 " | 279،4 | 25،4 | 215،9 | 192،1 | 170،7 | 241،3 | 8 | 22،2 | 7500 |
8 " | 342،9 | 28،6 | 269،9 | 246،1 | 221،5 | 298،4 | 8 | 22،2 | 12600 |
10 " | 406،4 | 30،2 | 323،8 | 304،8 | 276،3 | 361،9 | 12 | 25،4 | 18500 |
12 " | 482،6 | 31،7 | 381،0 | 365،1 | 327،1 | 431،8 | 12 | 25،5 | 28000 |
14 " | 533،4 | 34،9 | 412،7 | 400،0 | 359،1 | 476،2 | 12 | 28،6 | 36000 |
16 " | 596،9 | 36،5 | 469،9 | 457،2 | 410،5 | 539،7 | 16 | 28،6 | 46000 |
18 " | 635،0 | 39،7 | 533،4 | 504،8 | 461،8 | 577،8 | 16 | 31،7 | 50000 |
20 " | 698،5 | 42،9 | 584،2 | 558،8 | 513،1 | 635،0 | 20 | 31،7 | 64000 |
22 " | 749،3 | 46،0 | 641،2 | 609،6 | 564،4 | 692،1 | 20 | 34،9 | 72000 |
24 " | 812،8 | 47،6 | 692،1 | 663،6 | 615،9 | 749،3 | 20 | 34،9 | 89000 |
ملحوظة: 1. يتم تزويد الشفاه فئة 150 باستثناء مفصل لاب بوجه مرتفع 0.06 (1.6 مم) ، وهو مدرج في "السماكة" (C) و "الطول حتى المحور" (Y1) ، (Y3). 2. بالنسبة للشفرات ذات الإنزلاق ، واللولبة ، والمقبس ولحام مفصل اللفة ، يمكن تشكيل المحاور إما رأسية من القاعدة إلى القمة أو مدببة في حدود 7 درجات. 3. يمكن صنع الشفاه الأعمى باستخدام نفس المحور المستخدم في الشفاه ذات الانزلاق أو بدون محور. 4. سطح الحشية والجزء الخلفي (سطح الحامل للربط) مصنوعان بالتوازي خلال درجة واحدة. لتحقيق التوازي ، يتم تنفيذ مواجهة البقعة طبقًا لـ MSS SP-9 ، دون تقليل السماكة (C). 5. يتم تغطية عمق المقبس (D) من قبل ANSI B 16.5 فقط بأحجام تصل إلى 3 بوصة ، وأكثر من 3 بوصة في خيار الشركة المصنعة. |
ANSI ، ASME ، ASA ، B16.5 300 رطل / قدم مربع. لوحة شفة RF | |||||||||
ø | د | ب | ز | م | J | ك | ثقوب | ل | كلغ. |
1/2 " | 95،6 | 14،3 | 34،9 | 38،1 | 22،3 | 66،7 | 4 | 15،9 | 0700 |
3/4 " | 117،5 | 15،9 | 42،9 | 47،6 | 27،7 | 82،5 | 4 | 19،0 | 1100 |
1 " | 123،8 | 17،5 | 50،8 | 54،0 | 34،5 | 88،9 | 4 | 19،0 | 1400 |
1 1/4 " | 133،3 | 19،0 | 63،5 | 63،5 | 43،2 | 98،4 | 4 | 19،0 | 1800 |
1 1/2 " | 155،6 | 20،6 | 73،0 | 69،8 | 49،5 | 114،3 | 4 | 22،2 | 2600 |
2 " | 165،1 | 22،2 | 92،1 | 84،1 | 62،0 | 127،0 | 8 | 19،0 | 3400 |
2 1/2 " | 190،5 | 25،4 | 104،8 | 100،0 | 74،7 | 149،2 | 8 | 22،2 | 4400 |
3 " | 209،5 | 28،6 | 127،0 | 117،5 | 90،7 | 168،3 | 8 | 22،2 | 6100 |
3 1/2 " | 228،6 | 30،2 | 139،7 | 133،3 | 103،4 | 184،1 | 8 | 22،2 | 7500 |
4 " | 254،0 | 31،7 | 157،2 | 146،0 | 116،1 | 200،0 | 8 | 22،2 | 10100 |
5 " | 279،4 | 34،9 | 185،7 | 177،8 | 143،8 | 234،9 | 8 | 22،2 | 12500 |
6 " | 317،5 | 36،5 | 215،9 | 206،4 | 170،7 | 269،9 | 12 | 22،2 | 14100 |
8 " | 381،0 | 41،3 | 269،9 | 260،3 | 221،5 | 330،2 | 12 | 25،4 | 24800 |
10 " | 444،5 | 47،6 | 323،8 | 320،7 | 276،3 | 387،3 | 16 | 28،6 | 37100 |
12 " | 520،7 | 50،8 | 381،0 | 374،6 | 327،1 | 450،8 | 16 | 31،7 | 50000 |
14 " | 584،2 | 54،0 | 412،7 | 425،4 | 359،1 | 514،3 | 20 | 31،7 | 70000 |
16 " | 647،7 | 57،1 | 469،9 | 482،6 | 410،5 | 571،5 | 20 | 34،9 | 90000 |
18 " | 711،2 | 60،3 | 533،4 | 533،4 | 461،8 | 628،6 | 24 | 34،9 | 112000 |
20 " | 774،7 | 63،5 | 584،2 | 584،2 | 513،1 | 685،8 | 24 | 34،9 | 133000 |
22 " | 838،2 | 66،7 | 641،2 | 641،2 | 564،4 | 742،9 | 24 | 41،3 | 197000 |
24 " | 914،4 | 69،8 | 692،1 | 701،7 | 615،9 | 812،8 | 24 | 41،3 | 208000 |
ملحوظة: 1. يتم تزويد الشفاه فئة 300 باستثناء مفصل لاب بوجه مرتفع 0.06 (1.6 مم) ، وهو مدرج في "السماكة" (C) و "الطول حتى المحور" (Y1) ، (Y3). 2. بالنسبة للشفرات ذات الإنزلاق ، واللولبة ، والمقبس ولحام مفصل اللفة ، يمكن تشكيل المحاور إما رأسية من القاعدة إلى القمة أو مدببة في حدود 7 درجات. 3. يمكن صنع الشفاه الأعمى باستخدام نفس المحور المستخدم في الشفاه ذات الانزلاق أو بدون محور. 4. سطح الحشية والجزء الخلفي (سطح الحامل للربط) مصنوعان بالتوازي خلال درجة واحدة. لتحقيق التوازي ، يتم تنفيذ مواجهة البقعة طبقًا لـ MSS SP-9 ، دون تقليل السماكة (C). 5. يتم تغطية عمق المقبس (D) من قبل ANSI B 16.5 فقط بأحجام تصل إلى 3 بوصة ، وأكثر من 3 بوصة في خيار الشركة المصنعة. |
ANSI ، ASME ، ASA ، B16.5 600 رطل / قدم مربع. لوحة شفة RF | |||||||||
ø | د | ب | ز | م | J | ك | ثقوب | ل | كلغ. |
1/2 " | 95،2 | 14،3 | 34،9 | 38،1 | 22،3 | 66،7 | 4 | 15،9 | 0800 |
3/4 " | 117،5 | 15،9 | 42،9 | 47،6 | 27،7 | 82،5 | 4 | 19،0 | 1400 |
1 " | 123،8 | 17،5 | 50،8 | 54،0 | 34،5 | 88،9 | 4 | 19،0 | 1600 |
1 1/4 " | 133،3 | 20،6 | 63،5 | 63،5 | 43،2 | 98،4 | 4 | 19،0 | 2100 |
1 1/2 " | 155،6 | 22،2 | 73،0 | 69،8 | 49،5 | 114،3 | 4 | 22،2 | 3100 |
2 " | 165،1 | 25،4 | 92،1 | 84،1 | 62،0 | 127،0 | 8 | 19،0 | 3700 |
2 1/2 " | 190،5 | 28،6 | 104،8 | 100،0 | 74،7 | 149،2 | 8 | 22،2 | 5400 |
3 " | 209،5 | 31،7 | 127،0 | 117،5 | 90،7 | 168،3 | 8 | 22،2 | 7300 |
3 1/2 " | 228،6 | 34،9 | 139،7 | 133،3 | 103،4 | 184،1 | 8 | 25،4 | 8900 |
4 " | 273،0 | 38،1 | 157،2 | 152،4 | 116،1 | 215،9 | 8 | 25،4 | 11800 |
5 " | 330،2 | 44،4 | 185،7 | 188،9 | 143،8 | 266،7 | 8 | 28،6 | 24500 |
6 " | 355،6 | 47،6 | 215،9 | 222،2 | 170،7 | 292،1 | 12 | 28،6 | 29500 |
8 " | 419،1 | 55،6 | 269،9 | 273،0 | 221،5 | 349،2 | 12 | 31،7 | 43000 |
10 " | 508،0 | 63،5 | 323،8 | 342،8 | 276،3 | 431،8 | 16 | 34،9 | 70000 |
12 " | 558،8 | 66،7 | 381،0 | 400،0 | 327،1 | 488،9 | 20 | 34،9 | 86000 |
14 " | 603،2 | 69،8 | 412،7 | 431،8 | 359،1 | 527،0 | 20 | 38،1 | 100000 |
16 " | 685،8 | 76،2 | 469،9 | 495،3 | 410،5 | 603،2 | 20 | 41،3 | 142000 |
18 " | 742،9 | 82،5 | 533،4 | 546،1 | 461،8 | 654،0 | 20 | 44،4 | 175000 |
20 " | 812،8 | 88،9 | 584،2 | 609،6 | 513،1 | 723،9 | 24 | 44،4 | 232000 |
22 " | 869،9 | 95،2 | 641،2 | 666،7 | 564،4 | 777،9 | 24 | 47،6 | 292000 |
24 " | 939،8 | 101،6 | 692،1 | 717،5 | 615،9 | 838،2 | 24 | 50،8 | 330000 |
ملحوظة: 1. يتم تزويد الشفاه فئة 600 باستثناء مفصل لاب بوجه مرتفع 0.25 (6.35 مم) ، وهو غير مدرج في "السماكة" (C) و "الطول حتى المحور" (Y1) ، (Y3). 2. بالنسبة للشفرات ذات الإنزلاق ، واللولبة ، والمقبس ولحام مفصل اللفة ، يمكن تشكيل المحاور إما رأسية من القاعدة إلى القمة أو مدببة في حدود 7 درجات. 3. يمكن صنع الشفاه الأعمى باستخدام نفس المحور المستخدم في الشفاه ذات الانزلاق أو بدون محور. 4. سطح الحشية والجزء الخلفي (سطح الحاملة للربط) مصنوعان بالتوازي خلال درجة واحدة. لتحقيق التوازي ، يتم تنفيذ مواجهة البقعة طبقًا لـ MSS SP-9 ، دون تقليل السماكة (C). 5. أبعاد الأحجام 1/2 خلال 3 1/2 هي نفس أحجام الفئة 400 الشفاه. 6. يتم تغطية عمق المقبس (D) من قبل ANSI B 16.5 فقط بأحجام تصل إلى 3 بوصة ، وأكثر من 3 بوصة في خيار الشركة المصنعة. |
السعة الإنتاجية وتفاصيل الشراء | ||
1. | تزويد شفة الأبعاد DN15 - DN2000 (1/2 "- 80") ، مزورة شفة. | |
2. | مادة الكربون الصلب: ASTM A105 ، A181 ، A350 LF1 ، A350LF2 ، A350LF3 ، A36 ، A234 WPB ، Q235B ، 20 # ، 20Mn إلخ. | |
3. | مادة الفولاذ المقاوم للصدأ: ASTM A182 F304 ، F304L ، F316 ، F316L ، F321 إلخ. | |
4. | الشفاه المضادة للصدأ: زيت مقاوم للصدأ ، طلاء أسود ، طلاء أصفر ، مجلفن على الساخن ، مجلفن على البارد إلخ. | |
5. | الانتاج الشهري: 3000 طن شهريا. | |
6. | شروط التسليم: cif ، cfr ، fob ، exw. | |
7. | شروط الدفع: حوالة مصرفية (T / T) ، خطاب الاعتماد لا رجعة فيه في البصر الخ | |
8. | الحد الأدنى لكمية الطلب: 1Ton أو 100Pcs. | |
9. | ضمان الجودة: EN10204 3.1 شهادة ، شهادة مطحنة ، التفتيش طرف ثالث ، خدمة استبدال مجانية. |
