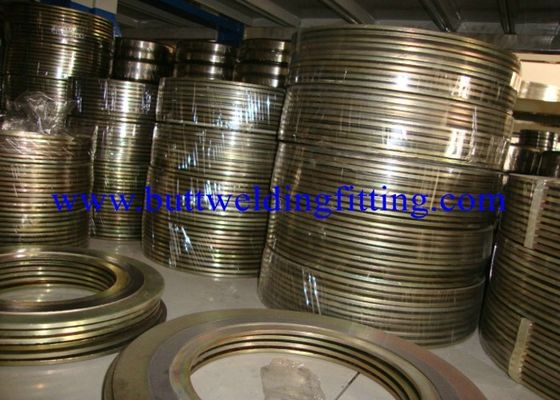

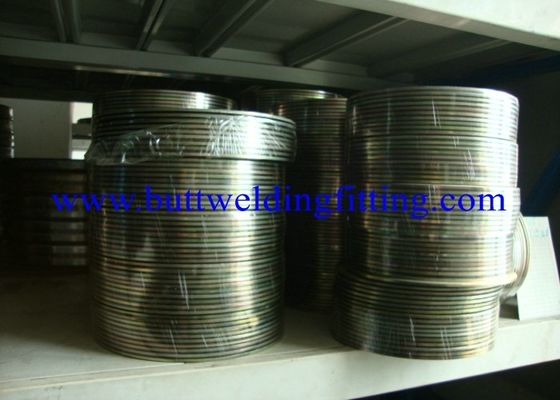

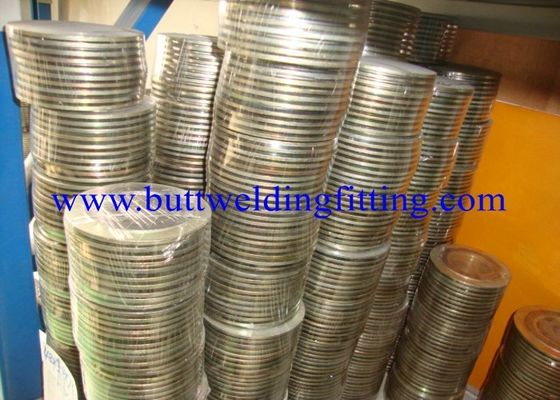

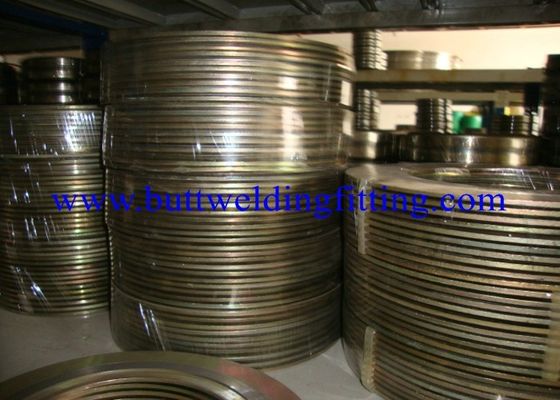

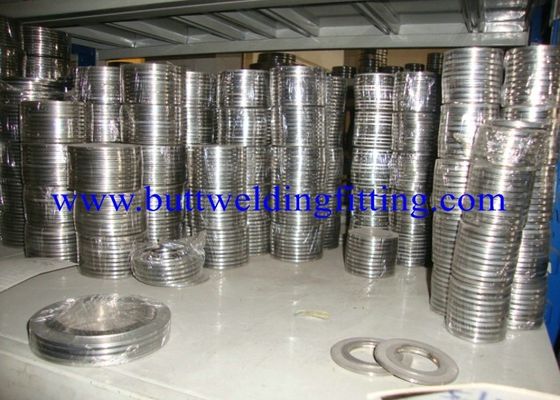

316 الفولاذ المقاوم للصدأ دوامة الجرح طوقا / المموج طوقا المعدنية

حشية معدنية مموجة

لقد أثبتت حلاقة الحشوات المعدنية المموجة أنها موثوقة وفعالة من حيث التكلفة للتطبيق على الحواف والرؤوس حيث يكون تحميل البراغي كافيًا. يعتمد مبدأ التشغيل على درجات مختلفة من صلابة المواد المجاورة. ينتج تأثير الختم عن طريق الحمل الثابت الذي تتعرض له طوقا. يتم استخدامها في التطبيقات ، والتي تتطلب القوة الميكانيكية ، التوصيل الحراري ، وكذلك درجة الحرارة ومقاومة التآكل. يمكن تصنيفها إلى أنواع مسطحة ، مسننة ومموجة ، وتكون مفيدة بشكل خاص عندما لا تكون الانضغاطية عاملاً أو عندما تتوفر قوة تثبيت كافية. تتميز الحشيات المعدنية بقوة ميكانيكية أكبر ، ونقل أفضل للحرارة ومقاومة لدرجات الحرارة والضغط المرتفعة ، ويمكن أن تقدم مزايا على حشوات من النوع المكسو في بعض التطبيقات.

تُستخدم الحشوات المعدنية المموجة ذات الطبقة الناعمة على كلا الجانبين في تطبيقات الضغط المنخفض في قنوات غازات المداخن ذات القطر الكبير في درجات حرارة عالية. إن استخدام الحشيات المموجة يلغي مشكلة التعامل الصعب مع الحشوات الكبيرة غير المعدنية المستخدمة في تلك التطبيقات. مناسبة لأنابيب الغاز وأغطية الصمامات ، أو أينما وجدت الأحماض والزيوت والمواد الكيميائية. ويمكن استخدامها لضغوط أقل وأعلى درجات الحرارة.


تشتمل الحشية على قلب معدني مموج من الفولاذ المقاوم للصدأ مع طبقة رقيقة من الجرافيت على كلا الجانبين. توفر الحلقة المموجة ضغطًا عاليًا على المادة اللينة الموجودة على القمم المموجة ، مما يؤدي إلى زيادة انتشار الانتشار المقطعي وزيادة أمان المناولة فضلاً عن تحسين الثبات والتعامل.
يتميز نظام الختم هذا بإحكام عالي التسرب حتى عند ضغط التلامس السطحي المنخفض ، وقدرة عالية على التكيف وخصائص المرونة.
تؤثر الحلقة الداخلية على مزيد من تقليل انتشار الأيونات وتمنع طبقات الجرافيت من التأثير على وسيط التشغيل. يمكن استخدام الحشية في الوجه المسطح والوجه المرتفع وشفاه الوجه للذكور والإناث ، للمعدات ذات الأبعاد الأكبر وفي الوصلات ذات الحواف الخاصة.

تشتمل الحشية على قلب معدني مموج من الفولاذ المقاوم للصدأ مع طبقة رقيقة من الجرافيت على كلا الجانبين. توفر الحلقة المموجة ضغطًا عاليًا على المادة اللينة الموجودة على القمم المموجة ، مما يؤدي إلى زيادة انتشار الانتشار المقطعي وزيادة أمان المناولة فضلاً عن تحسين الثبات والتعامل.

يتميز نظام الختم هذا بوجود إحكام عالي للتسرب حتى عند ضغط التلامس السطحي المنخفض ، وخصائص عالية في التكيف والمرونة.
تؤثر الحلقة الداخلية على مزيد من تقليل انتشار الأيونات وتمنع طبقات الجرافيت من التأثير على وسيط التشغيل. يمكن استخدام الحشية في الوجه المسطح والوجه المرتفع وشفاه الوجه للذكور والإناث ، للمعدات ذات الأبعاد الأكبر وفي الوصلات ذات الحواف الخاصة.



Sytle No: تشتمل حشية RS4-VW على قلب معدني مموج من الفولاذ المقاوم للصدأ مع طبقة رقيقة من رقائق الجرافيت على كلا الجانبين. يعتمد نظام الختم على RS4-VI الخاص بنا ويتميز بخصائص ممتازة للتسرب. يقلل الغطاء الجزئي من وجه الختم وبالتالي يزيد من الضغط الملامس للسطح. يجب إعطاء هذا التصميم الأفضلية على RS4-VI حيث تكون قوة البراغي منخفضة وفي الأختام ذات عروض إحكام أكبر

تشتمل الحشية على قلب معدني مموج من الفولاذ المقاوم للصدأ مع طبقة رقيقة من الجرافيت على كلا الجانبين. توفر الحلقة المموجة مستوى عاليًا من المواد اللينة الموجودة على القمم المموجة ، مما يؤدي إلى زيادة انتشار الانفجار عبر المقاطع ، بالإضافة إلى تحسين سلامة المناولة وثباتها
يتميز نظام الختم هذا بوجود إحكام عالي للتسرب حتى في حالة التلامس المسبق على السطح ، والتكيف العالي وخصائص المرونة. تؤثر الحلقة الداخلية على مزيد من الخفض في الانتشار وتمنع طبقات الجرافيت من التأثير على وسيط التشغيل.

يمكن استخدام الحشية في الوجه المسطح والوجه المرتفع والشفاه الوجه للذكور والإناث ، للمعدات ذات الأبعاد الأكبر والتوصيلات ذات الحواف الخاصة


أبعاد حشية المموج المعدنية (CMG) لتناسب الشفاه ASME B16.5

أبعاد جوانات معدنية مموجة لتتناسب مع DlN EN 1514-4

مزايا:

1- القوة الميكانيكية الفائقة والتوصيل الحراري

2- قادر على تحمل درجات الحرارة العالية

3- لا يوجد أي قيود تقريبية على الحجم

4 - البناء الصلب يوفر الاستقرار حتى للأقطار الكبيرة ويضمن معالجة خالية من المتاعب والتركيب.

ميتيريالس للحشيات المعدنية والمموجة:

يجب أن تكون الحشية المعدنية المموجة موثوقة وفعالة من حيث التكلفة للتطبيق على الحافة والرؤوس حيث يكون تحميل البراغي كافيًا. يعتمد مبدأ التشغيل على درجات مختلفة من صلابة المواد المجاورة. ينتج تأثير الختم عن طريق الحمل الثابت الذي تتعرض له طوقا. يتم استخدامها في التطبيقات ، والتي تتطلب القوة الميكانيكية ، التوصيل الحراري ، وكذلك مقاومة التآكل والتآكل. يمكن تصنيفها إلى أنواع مسطحة ، مسننة ومموجة ، وتكون مفيدة بشكل خاص عندما لا تكون الانضغاطية عاملاً أو عندما تكون قوة التثبيت كافية. تتميز الحشيات المعدنية بمزيد من القوة الميكانيكية ، ونقل أفضل للحرارة ومقاومة لدرجات الحرارة والضغط المرتفعة ، ويمكن أن تقدم مزايا على حشوات من النوع المكسو في تطبيقات معينة.

يتم استخدام الحشوات المعدنية المموجة ذات الطبقة الناعمة على كلا الجانبين في تطبيقات الضغط المنخفض في قنوات غاز المداخن ذات القطر الكبير في درجات حرارة عالية. إن استخدام الحشيات المموجة يزيل مشكلة صعوبة التعامل مع اللارجن على الحشيات المعدنية المستخدمة في تلك التطبيقات. إنها مناسبة لأنابيب الغاز وأغطية الصمامات ، أو حيثما توجد الأحماض والزيوت والمواد الكيميائية. يمكن استخدامها في ضغوط أقل ودرجات حرارة أعلى.

مزايا:

1- القوة الميكانيكية الفائقة والتوصيل الحراري

2- قادر على تحمل درجات الحرارة العالية

3- لا يوجد أي قيود تقريبية على الحجم

4 - البناء الصلب يوفر الاستقرار حتى للأقطار الكبيرة ويضمن معالجة خالية من المتاعب والتركيب.

ميتيريالس للحشيات المعدنية والمموجة:

المعادن المموجة مغطاة بطبقة من الجرافيت أو السيراميك أو PTFE. يتم تطبيق طبقة تشطيب إضافية بناءً على متطلبات الوسط المراد ختمه. يتم استخدام هذه الحشيات على أسطح مانعة للتسرب غير مستوية أو مشوهة ، حيث هناك حاجة إلى مواد أكثر مرونة مع أداء أفضل للتسرب.

ملاحظة: المعدن بسمك 0.5 مم ، وملعب التموج 3 مم ، 4 مم أو 6 مم حسب عرض الحشوات. سمك المموج هو تقريبا. من 1 مم إلى 1،5 مم ، حسب حجم الحشية. يمكن تغطية المعدن المموج بطبقات من الجرافيت أو السيراميك أو PTFE بسماكة 0.5 مم أو 1 مم أو 1،5 مم.
