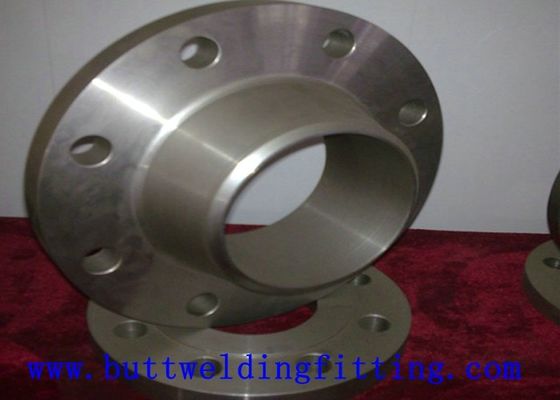

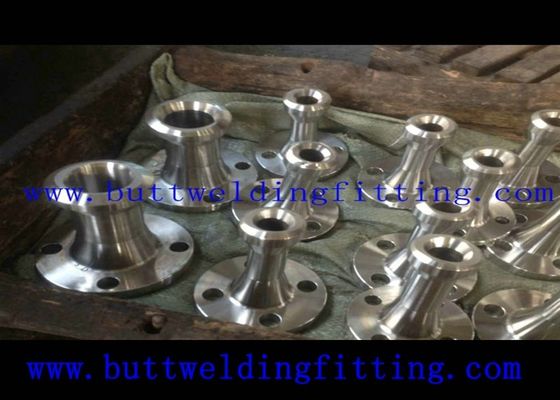

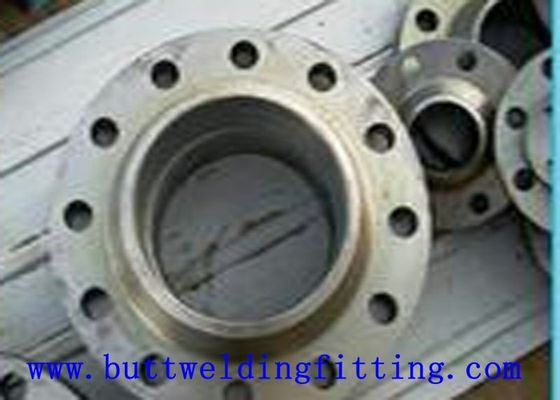

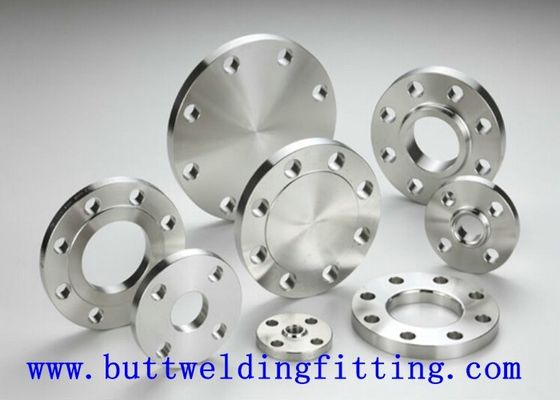

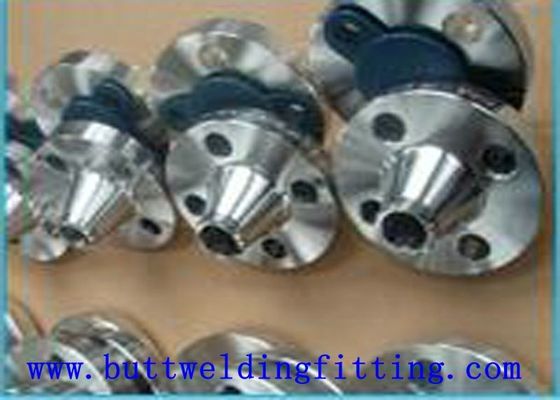

1/2 "إلى 48" شفة المفصل الخيوط ، والنيكل والنحاس 70-30 الشفاه الرقبة لحام

الفولاذ المقاوم للصدأ شفة / الكربون الصلب شفة / دوبلكس شفة

ASTM / ASME / ANSI / ASA المعايير شفة
B16.47 الشفاه الفولاذية ذات القطر الكبير: NPS 26 حتى NPS 60 تغطي هذه المواصفة القياسية درجات حرارة درجات الحرارة والمواد والأبعاد والتفاوتات ووضع العلامات واختبار شفة الأنابيب بأحجام NPS 26 حتى NPS 60 وفي التصنيفات الفئات 75 ، 150،300 و 400 و 600 و 900. قد تكون الشفاه من مواد مصبوبة أو مزورة أو صفيحة (للشفاه العمياء فقط). كما يتم تضمين المتطلبات والتوصيات المتعلقة بالمسامير والحشيات.

تصدر الجمعية الأمريكية للمهندسين الميكانيكيين معايير للتصميم الميكانيكي والأنابيب. يغطي معيار ASME B16.47 أنابيب ذات قطر كبير يصل إلى 60 بوصة. ASME القياسية B16.7 سلسلة الشفاه هي ما يعادل MSS SP44 الشفاه. ASME القياسية B16.7 سلسلة B تطابق الشفاه 605 API.

B16.5 فلنجات الأنابيب وتركيبات الحافة القياسية تغطي درجات حرارة الضغط والمواد والأبعاد والتفاوتات والعلامات والاختبار وطرق تعيين فتحات فلنجات الأنابيب والتجهيزات ذات الحواف. ويشمل المعيار الشفاه مع تصنيفات فئة التصنيف 150 ، 300 ، 400 و 600 و 900 و 1500 و 2500 في أحجام NPS 1/2 من خلال NPS 24 ، مع المتطلبات الواردة في كل من وحدات متري والولايات المتحدة. يقتصر المعيار على الشفاه والتجهيزات ذات الحواف المصنوعة من مواد مسبوكة أو مزورة ، والشفاه العمياء وبعض الشفاه المخففة المصنوعة من مواد مسبوكة أو مزورة أو ألواح. كما تتضمن هذه المواصفة القياسية أيضًا المتطلبات والتوصيات المتعلقة بمسامير البراغي وحشيات الوصلات ومفاصل الحافة.

معايير API شفة
شفرات API مصممة للتعامل مع الضغوط ودرجات الحرارة المرتفعة جدًا. الشفاه API لديها دائرة الترباس أصغر من الشفاه MSS. جميع الشفاه API هي الشفاه المشتركة الدائري. تبدأ معايير شفة API برقم متبوعًا بحرف. API 17D القياسية هي مواصفات لرؤوس رؤوس الآبار تحت البحر.

"الفرق بين API و ANSI الشفاه"
الفرق بين ASME / ANSI وشفاه API هو مادة التصنيع وضغط تشغيل API الأعلى تقييمًا. شفة ASME / ANSI شائعة في أنظمة العمليات الصناعية التي تتعامل مع الماء والبخار والهواء والغاز. يتم تصنيع فلنجات API لأنظمة تشغيل المصفاة عالية القوة مع منتجات مثل النفط والغازات المتفجرة. معايير شفة API 6A و ASME / ANSI B16.5 متشابهة الأبعاد - ولكن يتم تصنيف شفة API 6A للضغط العالي كما هو موضح في الجدول أدناه:

1) في معيار API القديم ، تراوحت الشفاه من 11/2 إلى 10 (20) بوصة.

معايير MSS
وقد اعتمدت معايير شفة MSS من قبل المعهد الأمريكي للمعايير الوطنية. تبدأ معايير شفة MSS بـ SP متبوعًا برقم. MSS SP-9 هو المعيار للشفاه التي تواجه البقع. MSS SP-44 هو المعيار لشفرات أنابيب الصلب. MSS SP-60 هو المعيار لتوصيل مفصل شفة.

MSS SP-9 هو المعيار للشفاه التي تواجه البقع.
MSS SP-44 هو المعيار لشفرات أنابيب الصلب.
MSS SP-60 هو المعيار لتوصيل مفصل شفة.

معايير عوا
الشفاه AWWA C207 أنابيب الصلب لخدمة محطات المياه - مقاسات 4 في. من خلال 144 في. (100 مم إلى 3600 مم).

معايير JIS
الشفاه أنابيب اللحام B2220.

معايير KS
B1503 الصلب لحام الأنابيب الشفاه.

معايير DIN شفة
DIN 2501 الشفاه المسطحة
DIN 2502 الشفاه المسطح
DIN 2503 الشفاه المسطح
DIN 2527 الشفاه العمياء
DIN 2573 الشفاه المسطح
DIN 2576 الشفاه المسطحة
DIN 2631 فلنشات عنق اللحام
DIN 2632 فلنشات عنق اللحام
DIN 2633 الشفاه عنق اللحام
DIN 2634 فلنشات عنق اللحام
DIN 2635 فلنشات عنق اللحام
DIN 2636 الشفاه عنق اللحام
DIN 2637 الشفاه اللحام الرقبة
DIN 2565 الشفاه الرقبة الخيوط
DIN 2566 الشفاه العنق الخيوط
DIN 2641 شفة مفصل اللفة ، الشفاه الفضفاضة
DIN 2642 شفة مفصل اللفة ، الشفاه الفضفاضة
DIN 2655 الشفاه المشتركة المقبس
