مكان المنشأ: | الصين / اليابان / ألمانيا |
---|---|
اسم العلامة التجارية: | TOBO/TPCO/TISCO/VALIN/METAL |
إصدار الشهادات: | ISO/PED/TUV/SGS/LR/BV |
رقم الموديل: | أنابيب وأنابيب Cupro النيكل ASTM B111 C70400 C70600 ، ASTM B288 ، ASTM B688. |
الحد الأدنى لكمية: | 20 قطعة |
الأسعار: | negotiable |
تفاصيل التغليف: | معبأة في الكرتون أولاً ، ثم معززة بعلبة خشبية للتغليف الخارجي |
وقت التسليم: | في غضون 7-10 أيام |
شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 500 طن / شهر |
مواد: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك SS316L والفولاذ المقاوم للصدأ (ASTM A403 WP304 | شكل: | يساوي طلب الزبون |
---|---|---|---|
الإتصال: | اللحام | التقنيات: | مزور |
كود الرأس: | مستدير | بحجم: | حجم مخصص |
تطبيق: | الصناعة ، الغاز الطبيعي الخ ، الغاز ، البترول ، أنابيب الغاز والنفط | اساسي: | ANSI ، DIN ، BS ، ASME B16.9 ، جيجابايت |
تسليط الضوء: | CUNI Welding Neck Flange,600 # Welding Neck Flange,C70600 وصلات اللحام التناكبي |

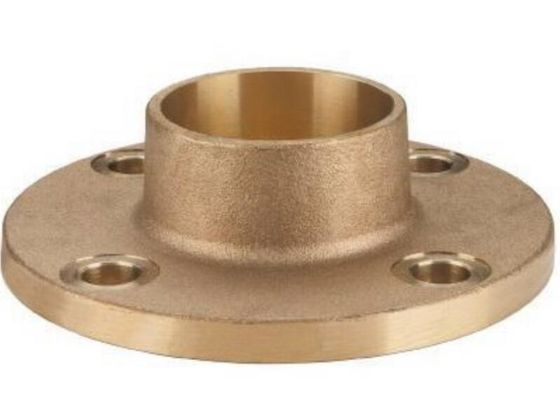

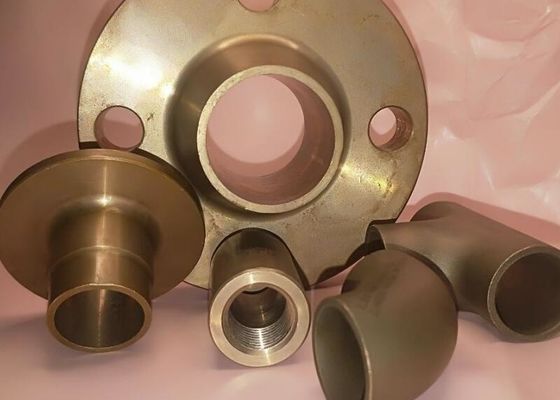

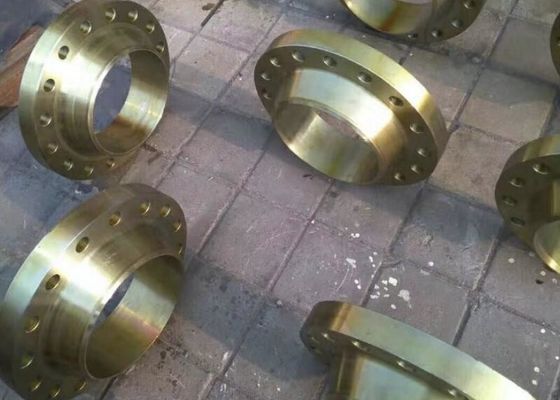

CUNI Welding Neck Flange 3 "600 # ANISI Factory الجملة النحاس والنيكل C70600 90/10
كوبرو نيكل / نحاسي نيكل أنابيب 90/10
هذا الشكل من أنابيب النيكل كوبرو التي تنتجها شركة Tube Tech لديها مقاومة ممتازة للتآكل بواسطة مياه البحر بالإضافة إلى مقاومة عالية للتآكل والتآكل والصدمات الهوائية.تؤدي إضافة الحديد إلى أداء 90/10 بنفس جودة أداء 70/30 في المبادلات الحرارية لخدمة المياه المالحة.تتمتع هذه الأنابيب بقوة وليونة جيدة في درجات الحرارة العادية وقوة عالية نسبيًا وخصائص ميكانيكية أخرى في درجات حرارة مرتفعة.
تستخدم أنابيب النيكل كوبرو هذه على نطاق واسع في المكثفات والمبردات والمبادلات الحرارية حيث تكون مقاومة التآكل والتآكل أمرًا بالغ الأهمية ، مع الحفاظ على معدل توصيل حراري مرتفع.يفضل استخدامها في الظروف البحرية.يشكل طبقة واقية متعددة الطبقات في مياه البحر المتدفقة.يقاوم التطويق البحري.
يتم إنتاج أنابيب النيكل كوبرو هذه في مجموعة من القطر الخارجي ، وسمك الجدار ، وظروف درجة حرارة مختلفة لتحقيق الخصائص الميكانيكية المطلوبة وحجم الحبوب.تلبي الخصائص الميكانيكية والأبعاد لمنتجاتنا الطلبات الأكثر تطلبًا والتي تتطلب تفاوتات صارمة.
كوبرو نيكل / نحاسي نيكل أنابيب 70/30
توفر Prosaic Steel أنابيب نيكل كوبرو ذات تجويف ناعم 70/30 من أعلى المعايير ، وتم اختبارها بدقة للتأكد من أنها مناسبة للمتطلبات الصارمة للمكثفات والمبادلات الحرارية.تتمتع أنابيب النيكل كوبرو هذه بأعلى مقاومة للتشقق الناتج عن الإجهاد والتآكل.هذه الأنابيب متوفرة في مجموعة متنوعة من القطر الخارجي ، وسمك الجدار ، وأنواع الحرارة لتلبية المتطلبات.يوفر التحكم الفائق في الأبعاد مع الخصائص الميكانيكية المحددة أداءً خاليًا من المتاعب وتوفير التكلفة.
يوفر هذا الشكل من أنابيب النيكل كوبرو أفضل عمر خدمة في ظل أكثر الظروف سوءًا بسبب مقاومة التآكل المحسنة وغير الحساسة تقريبًا للتآكل الناتج عن الإجهاد.تُستخدم أنابيب النيكل الكوبرو هذه في المبادلات الحرارية حيث تعرضت للتآكل والتآكل الشديد ، خاصة في درجات الحرارة المرتفعة والسرعات العالية والاضطراب الشديد للوسائط المتداولة.هذه الأنابيب المصنوعة من النيكل الكوبرو لها تأثير مهم ليس فقط على أداء المبادلات الحرارية ولكن أيضًا على التكلفة وزمن دورة التسليم للمكثف والمبادلات الحرارية حيث يتم استخدامها.
المعايير | ||||||
كوبرو نيكل تيوب 90/10 | اساسي | BS2871part3 | ASTM B-111 | هو 1545 | JIS H 3300 | NFA 51102 |
رمز | CN 102 | ج 70600 | CuNi10Fe1 | C7060 | CuNi10Fe1Mn | |
كوبرو نيكل تيوب 70/30 | اساسي | BS2871part3 | ASTM B-111 | هو 1545 | JIS H 3300 | NFA 51102 |
NFA 51102 | CN 107 | ج 71500 | CuNi30Mn1Fe | ج 7150 | CuNi30Mn1Fe |
نطاق الأبعاد
القطر الخارجي - 4.00 إلى 22.00 ملم
سماكة الجدار - بين 0.15 مم و 1.50 مم
الطول يصل إلى 6 أمتار
تطبيقات النهاية
المبادلات الحرارية ، مبردات الزيت ، المشعات ، محطات الطاقة عالية السعة ، بناء السفن وإصلاح السفن ، المكثفات ، منصات النفط البحرية ، أنابيب التقطير ، المبخرات ، الحلقات إلخ.
أنابيب النيكل Curpo 95/5 & 90/10 للاستخدامات البحرية | ||||||||||||||||||
تعتبر أنابيب ومواسير Cupro Nickel للتطبيقات البحرية مهمة جدًا لجميع المجالات الصناعية.تتمتع الشركة بخبرة في هذه المجالات وهي قادرة على توريد هذه الأنابيب وفقًا لمعظم المعايير الدولية ومتطلبات العملاء الخاصة. | ||||||||||||||||||
التركيب الكيميائي | ||||||||||||||||||
تصنيف | صف دراسي | التركيب الكيميائي (٪) | ذات صلة المعايير |
|||||||||||||||
النحاس | Zn | الرصاص | الحديد | ص | Sn | ني | مينيسوتا | ال | مثل | آخر | ISS | كانساس | JIS | ASTM | بكالوريوس | DIN | ||
أنبوب النحاس والنيكل | 1 | rem. | 1.00 كحد أقصى | 0.05 كحد أقصى | 1.3-1.7 | - | - | 4.8- 6.2 |
0.3- 0.8 |
- | - | IS: 1545 CuNi5Fe |
D5301C7040 | CuNi95 + 5 7040 |
2871 CN101 | 1785 CuNi5Fe |
||
2 | rem. | 1.00 كحد أقصى | 0.05 كحد أقصى | 1.0-1.8 | - | - | 9.0-11.0 | 1.0 كحد أقصى | - | - | IS: 1545 CuNi10Fe1 | C7060 | النحاس 90: 10 C7060 | CN102 | CuNi10Fe |
الخصائص الميكانيكية | ||||||||
تصنيف | لين، لطف، هدأ | تعيين | سبائك النحاس رقم UNS | اختبار الشد | ||||
القطر الخارجي (مم) |
سماكة (مم) |
قوة الشد Kgf / mm2 | استطالة(٪) | قوة الغلة (كجم / مم 2) |
||||
أنبوب النحاس والنيكل | 61 | صلب | C70400 | 5-250 ملم | 0.8-10 | 27 (260) | 9 (85) | |
H55 | رسم خفيف | C70400 | 5-250 ملم | 0.8-10 | 28 (275) | - | 2 (205) | |
61 | صلب | C70400 | 5-250 ملم | 0.8-10 | 28 (275) | - | 11 (105) | |
H55 | رسم خفيف | C70400 | 5-250 ملم | 0.8-10 | 32 (310 | - | 25 (240) |
أنابيب نيكل كوبرو 90/10 للمبادلات الحرارية والمكثفات
تعتبر أنابيب وأنابيب Cupro Nickel للمبادلات الحرارية والمكثفات مهمة جدًا لجميع المجالات الصناعية.تتمتع الشركة بخبرة في هذه المجالات وهي قادرة على توريد هذه الأنابيب وفقًا لمعظم المعايير الدولية ومتطلبات العملاء الخاصة.
أنابيب نيكل كوبرو 90/10 لصناعة السيارات
الانتقال إلى أنابيب النحاس والنيكل
ثبت منذ الأيام الأولى أن النحاس له العديد من الصفات الجيدة.كان من السهل الانحناء ولديها مقاومة عالية للتآكل ، ولكن كان هناك قلق بشأن قوتها المنخفضة للتآكل والتعب.عندما تم إدخال النحاس والنيكل ، أظهر مقاومة تآكل مماثلة للنحاس ، وقوة عامة أعلى وقوة إجهاد أفضل.تسمح القابلية للتشكيل الجيد بسهولة الحرق والانحناء ، وعلى الرغم من أن تكلفة المعدن أكبر من تكلفة بدائل الفولاذ ، إلا أن النحاس والنيكل جذاب للغاية نظرًا لعمر الخدمة الإضافي والتركيب الخالي من المتاعب وخصائص الأمان / الموثوقية.
خصائص أنابيب الفرامل النحاس والنيكل
عادةً ما تحتوي سبائك النحاس والنيكل المستخدمة في أنابيب الفرامل على 10٪ نيكل ، مع إضافات من الحديد والمنجنيز بنسبة 1.4٪ و 0.8٪ على التوالي.يتوافق المنتج مع ASTM B466 (الجمعية الأمريكية للاختبار والمواد) ، والتي تحدد الأبعاد وقوة الشد وقوة الخضوع.تتوافق قابلية التشكيل والنظافة الداخلية مع المواصفات SAE J527 و ASTM A254 و SMMT C5B (جمعية مصنعي وتجار المحركات).أيضًا ، تلبي السبيكة متطلبات احتواء الضغط والتصنيع و
J1047.
التسامح البعد | |||||
مواد | قوة الشد القصوى: 1000 رطل لكل بوصة مربعة (MPa) | قوة العائد 0.5٪ Ext. under Load 1000 psi (MPa) | Y استطالة٪ في 2 بوصة. | قوة التعب (10x7 دورات) 1000 رطل لكل بوصة مربعة (MPa) | ضغط الانفجار * 1000 رطل لكل بوصة مربعة (ميجا باسكال) |
صلب بالنحاس | 48-55 (0.330-0.380) |
28-34 (0.190-0.235) | 30-40 | 30 (0.210) | 19.5 (0.135) |
C12200- نحاس منزوع الأكسجين من الفوسفور | 32-38 (0.220-0.265) |
10-14 (0.070-0.100) | 45-60 | 10 (0.070) | 12 (0.083) |
C70600- النحاس والنيكل 90-10 | 48-54 (0.330-0.370) |
16-22 (0.110-0.150) | 40-55 | 15 (0.100) | 19 (0.130) |
مقاومة التآكل لـ ISO 4038 (منظمة المعايير الدولية) و SAE
يتم توفير السبيكة C70600 عادةً كأنابيب معاد سحبها في حالة التلدين.يمنح الجمع بين القوة والليونة الجيدة قابلية تشكيل ممتازة.
نظرًا لأن النحاس والنيكل أكثر ليونة من الفولاذ ، فقد كان يُخشى أولاً أن القلق قد يكون مشكلة.أظهرت التجربة أن هذا ليس هو الحال.
المقاومة للتآكل
لسنوات عديدة قبل تطبيقها كمواد لأنابيب الفرامل ، تم استخدام سبيكة C70600 في السفن ومكثفات محطات الطاقة والخطوط الهيدروليكية على الناقلات ، وقد أظهرت مقاومة ممتازة لظروف الملوحة.كشفت الاختبارات المبكرة أن النحاس والنيكل لهما نفس المقاومة لضغط الانفجار مثل الفولاذ.ومع ذلك ، في الاختبار ، عند تعرضه لرذاذ الملح لمدة 180 يومًا ، تقل قوة انفجار الفولاذ بشكل كبير.تظل سبائك النحاس مقاومة باستمرار.
بالنسبة للأنابيب المغطاة بطبقة طينية رطبة مالحة لمدة ستة أشهر ، كان الفولاذ الملحوم متآكلًا بشدة مما أدى إلى انثقاب جدار الأنابيب ؛في حين تم العثور على تآكل عام سطحي فقط على أنابيب النحاس والنيكل.يشتمل كل من ISO 4038 و SAE J1047 على متطلبات مقاومة التآكل التي تشير إلى ISO 3768 التي تطلب الحد الأدنى من ضغط الانفجار البالغ 110 ميجا باسكال بعد 96 ساعة في رش الملح المحايد.تتضمن المتطلبات السويدية مقاومة تساوي على الأقل 25 من الزنك.في جميع الحالات ، تتجاوز السبيكة C70600 بسهولة مقاومة التآكل المطلوبة.
توفر أنابيب الفرامل المصنوعة من النحاس والنيكل موثوقية فائقة وتضمن لكل من المصنعين ومالكي المركبات المتانة المحسّنة من أجل التشغيل الفعال طويل العمر لنظام الفرامل.
قضبان Cupro Nickel / Copper Nickel 90/10 و 95/5 | ||||
قضبان نيكل كوبرو ل 90/10 | قضبان نيكل كوبرو مقابل 95/5 | |||
الخواص الكيميائية | الخواص الكيميائية | |||
الرصاص | 0.05 كحد أقصى. | Sn | 0.10 كحد أقصى. | |
الحديد | 1.00 - 1.80 | الرصاص | 0.05 كحد أقصى | |
مينيسوتا | 1.00 كحد أقصى | ني | 4.00 - 5.00 | |
Zn | 1.00 كحد أقصى | الحديد | 0.10 كحد أقصى. | |
مينيسوتا | 0.25 كحد أقصى. | |||
النحاس + Ag المتبقي Ni + Co 9.00 - 11.00 | مثل | 0.10 كحد أقصى. | ||
الخواص الميكانيكية للضوء مرسومة | النحاس + حج | 95.00 - 96.000 | ||
اختبار التسطيح | مطلوب.(بعد "O") | سب | 0.01 كحد أقصى. | |
UTS ksi | 45.00 دقيقة | ثنائية | 0.0025 كحد أقصى. | |
YS بنسبة 0.5٪ تحويلة.ksi | 35.00 دقيقة | |||
اختبار التوسع 30٪ عند 60 درجة مطلوب.(بعد "O") | الأكسجين (O2) 0.08 كحد أقصى. | |||
تطبيع صلب | تلدين الخصائص الميكانيكية | |||
اختبار التسطيح | مطلوب. | UTS MPa | 216-275 (قطع الشريط من الأنبوب الدائري) | |
حجم الحبوب عند 75 X مم متوسط. | 0.010 - 0.045 | ٪ استطالة عند 5.65 قدم مربع So GL | 40.00 دقيقة(قطع الشريط من الأنبوب الدائري) | |
UTS ksi | 40.00 دقيقة | اختبار التسطيح | مطلوب. | |
YS بنسبة 0.5٪ تحويلة.ksi | 15.00 دقيقة | اختبار الالتواء | مطلوب.(180 درجة قريبة) | |
اختبار التوسع 30٪ عند 60 درجة مطلوب. |
لفائف فطيرة Cupro Nickel / Copper Nickel
توفر أنابيب الفرامل المصنوعة من النحاس والنيكل موثوقية فائقة وتضمن لكل من المصنعين ومالكي المركبات المتانة المحسّنة من أجل التشغيل الفعال طويل العمر لنظام الفرامل. تتوفر الملفات في 5 أمتار و 10 أمتار و 15 مترًا.
