مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | TOBO |
إصدار الشهادات: | ISO |
رقم الموديل: | Uns S31803 |
الحد الأدنى لكمية: | 1 قطعة |
الأسعار: | 1.2USD |
تفاصيل التغليف: | حالات الخشب الرقائقي الخشب |
وقت التسليم: | 7 أيام عمل |
شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 30000 قطعة |
اسم: | نقطة الإنطلاق المحظورة | مادة: | Uns S31803 |
---|---|---|---|
معيار: | ASTM A815 | بحجم: | DN300 (12 بوصة) × DN300 (12 بوصة) |
سماكة: | SCH80S | موك: | 1 قطع |
تسليط الضوء: | تركيب الأنابيب المحملة غير الملحومة,SCH80S Bar Tee Pipe Fitting,ASTM A815 Barred Tee Pipeline |

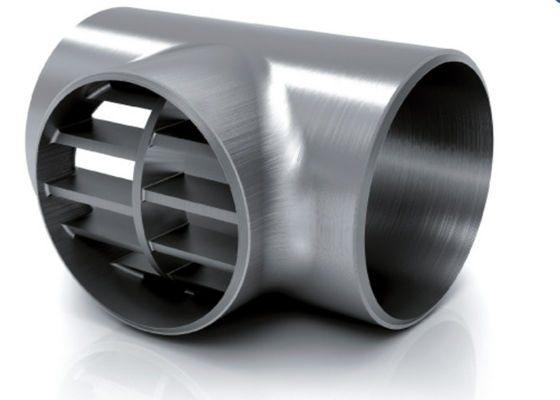

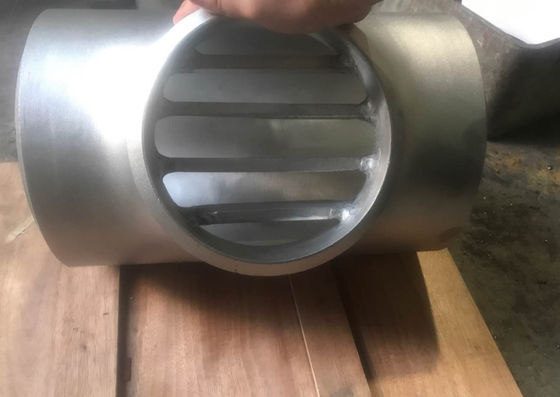

قمزة مقعرة ASTM A815 WP- UNS S31803 DN300 (12 بوصة) X DN300 (12 بوصة) SCH80S
إن نقطة الإنطلاق المحظورة هي نقطة الإنطلاق أو أي تركيب بفرع يستخدم في خطوط الأنابيب التي يتم صبغها وله شريط تقييد ملحوم داخليًا يمنع الخنزير من الانتقال إلى أسفل اتصال فرعي.
اعتبارات تصميم نقطة الإنطلاق المحظورة
سيتم استخدام نقطة الإنطلاق المحظورة عندما يكون هناك حاجة للتلاعب.وبالتالي ، يمكن العثور على العديد من تطبيقاته في خط الأنابيب أو في الحقل تحت سطح البحر.
ألواح القضبان التي يتم لحامها داخليًا في الفرع هي لتجنب الخنزير من تغيير الاتجاه أو التعثر عند مخرج الفرع.
يجب أن يكون تصميم ألواح القضبان بكمية وسمك كافية ومتباعدة بشكل كافٍ لضمان نعومة خنزير يمر عبر الأنبوب الرئيسي ، وفي نفس الوقت لا يؤثر على التدفق الذي كان من المفترض أن يتدفق عبر الفرع.الممارسة المعتادة هي التأكد من أن الفتحة في خط الأنابيب الفرعي بعد القضبان الموجهة لا تزيد عن 40٪ من مساحة خط الأنابيب الرئيسية.
يجب أن يكون حجم القضبان في الوصلة الفرعية صغيرًا بما يكفي لعدم تقييد التدفق ولكن كبير بما يكفي لتحمل ضغط التدفق.
لضمان النعومة ، يجب أن تكون ألواح القضبان صقلًا ليناسب انحناء الفرع.يجب إزالة أي حواف حادة وبقع وأزيز.إن نعومة عملية الخنزير هذه مهمة لحماية مستشعر الخنزير من التلف.
راجع Shell DEP 31.40.10.13-Gen الشكل 4 أعلاه ؛تبدأ كمية ألواح البار بقطعتين (2) وتزداد مع زيادة معرف الفرع.
سوف تكون متباعدة بشكل مثالي بين ألواح القضبان.
بالنسبة إلى نقطة الإنطلاق الأكبر حجمًا (مقاس 14 بوصة وما فوق) ، سيكون هناك لوحة جسر في المنتصف لدعم صلابة القضيب عند اصطدامه بالخنزير.
تستخدم مادة ألواح القضبان بشكل شائع مثل مادة الإنطلاق لقابلية اللحام.
الممارسة القياسية هي تجنب لحام قضبان التوجيه مباشرة على المناطق المركزة عالية الضغط من عنق البثق.يجب تشكيل أطراف القضبان لتناسب الفرع.
يحظر إصلاحات اللحام على المعدن الرئيسي.
معامل | قمزة | نقطة الإنطلاق المحظورة |
تعريف | معيار تركيب الأنابيب | نوع خاص من مكونات الأنابيب |
تصنيع | عموما عن طريق النتوء أو تزوير | في الغالب ملفقة |
يستخدم | تستخدم في كل من هندسة الأنابيب وخطوط الأنابيب | تستخدم في هندسة خطوط الأنابيب بالقرب من قاذفة / مستقبل الخنازير |
كود التصميم / المعيار | ASME B 16.9 / MSS SP 75 | Shell DEP 31.40.10.13-Gen أو ISO 15590-2 |
كمية الإنتاج | على نطاق واسع بكميات كبيرة | اختر كميات صغيرة (حسب الطلب) |
يكلف | أرخص | أغلى من نقطة الإنطلاق العادية |
اكتب | ANSI B16.9 ASTM A403 WP316L يساوي نقطة الإنطلاق |
بحجم | سلس 1/2 "إلى 48" ملحومة حتى 72 " |
سمك الحائط | Sch5S-Sch160 ، XS ، XXS |
المعايير | ANSI و ASTM و DIN و JIS و BS و ISO و GB و SH و HG إلخ |
مادة |
الفولاذ المقاوم للصدأ: ASTM A403 WP304 ، 304L ، 310 ، 316 ، 316L ، إلخ الكربون الصلب: ASTM A234 WPB ، WPC ASTM A105 WPHY 42 ، إلخ سبائك الصلب: ASTM A234 WP1 ، إلخ ، درجة حرارة منخفضة: ASTM A420 WPL 1 ، إلخ فولاذ مزدوج وسوبر دوبلكس: ASTM A815 UNS S31803 / S32205 / S32750 / S32760 / S32550 |
المعالجة السطحية | دحرجة الرمال ، نسف الرمال ، التنظيف الحمضي. |
التعبئة | حالة خشبية ، منصة نقالة أو حسب متطلبات العملاء |
التطبيقات |
البترول ، الكيماويات ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ |
