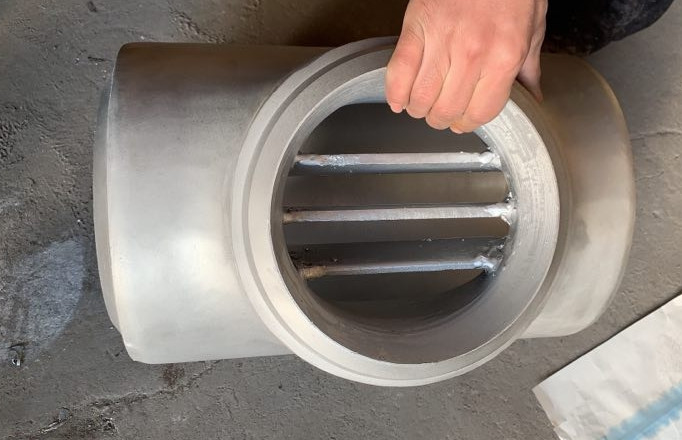

قمزة مقوسة ASTM A815 UNS S31803 DN200 SCH40S

المحملة المربوطة ASTM A815 WP- UNS S31803 DN200 SCH40S

نهايات جميع تركيبات اللحام تكون مشطوفة ، وتتعدى سماكة الجدار 4 مم للصلب الأوستنيتي المقاوم للصدأ ، أو 5 مم للفولاذ المقاوم للصدأ الفريتي.يعتمد شكل الشطبة على سمك الجدار الفعلي.هذه النهايات المشطوفة ضرورية لتتمكن من عمل "لحام بعقب".

شطبة اللحام متوافقة مع ASME / ANSI B16.9 و ASME / ANSI B16.28

اعتبارات تصميم نقطة الإنطلاق المحظورة

سيتم استخدام نقطة الإنطلاق المحظورة عندما يكون هناك حاجة للتلاعب.وبالتالي ، يمكن العثور على العديد من تطبيقاته في خط الأنابيب أو في الحقل تحت سطح البحر.

ألواح القضبان التي يتم لحامها داخليًا في الفرع هي لتجنب الخنزير من تغيير الاتجاه أو التعثر عند مخرج الفرع.

يجب أن يكون تصميم ألواح القضبان بكمية وسمك كافية ومتباعدة بشكل كافٍ لضمان نعومة خنزير يمر عبر الأنبوب الرئيسي ، وفي نفس الوقت لا يؤثر على التدفق الذي كان من المفترض أن يتدفق عبر الفرع.الممارسة المعتادة هي التأكد من أن الفتحة في خط الأنابيب الفرعي بعد القضبان الموجهة لا تزيد عن 40٪ من مساحة خط الأنابيب الرئيسية.

يجب أن يكون حجم القضبان في الوصلة الفرعية صغيرًا بما يكفي لعدم تقييد التدفق ولكن كبير بما يكفي لتحمل ضغط التدفق.

لضمان النعومة ، يجب أن تكون ألواح القضبان صقلًا ليناسب انحناء الفرع.يجب إزالة أي حواف حادة وبقع وأزيز.إن نعومة عملية الخنزير هذه مهمة لحماية مستشعر الخنزير من التلف.

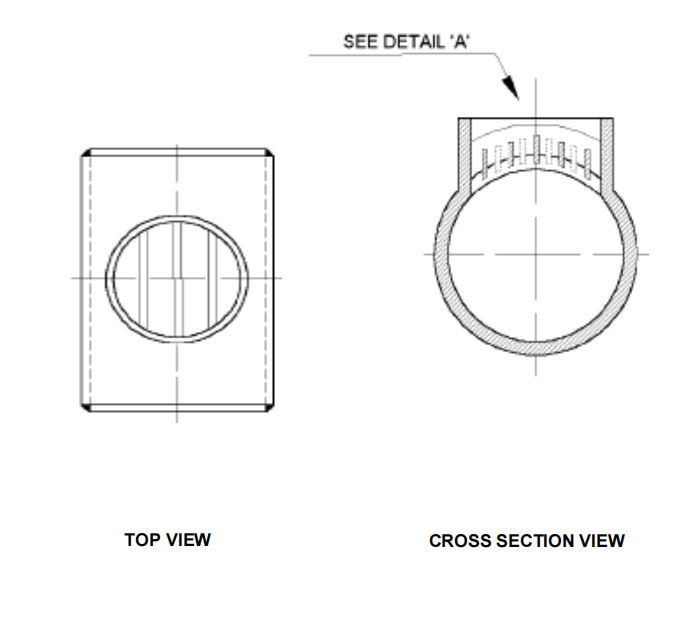

راجع Shell DEP 31.40.10.13-Gen الشكل 4 أعلاه ؛تبدأ كمية ألواح البار بقطعتين (2) وتزداد مع زيادة معرف الفرع.

سوف تكون متباعدة بشكل مثالي بين ألواح القضبان.

بالنسبة إلى نقطة الإنطلاق الأكبر حجمًا (مقاس 14 بوصة وما فوق) ، سيكون هناك لوحة جسر في المنتصف لدعم صلابة القضيب عند اصطدامه بالخنزير.

تستخدم مادة ألواح القضبان بشكل شائع مثل مادة الإنطلاق لقابلية اللحام.

الممارسة القياسية هي تجنب لحام قضبان التوجيه مباشرة على المناطق المركزة عالية الضغط من عنق البثق.يجب تشكيل أطراف القضبان لتناسب الفرع.

يحظر إصلاحات اللحام على المعدن الرئيسي.

المواد والدرجات المضفرة:

الفولاذ المقاوم للصدأ المحملات المحملات:

ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L

المحملات المصنوعة من الصلب الكربوني:

ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70

سبائك الصلب المحظورة المحملات:

ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91

المحملات قضبان سبائك النيكل:

ASTM / ASME SB 336 UNS 2200 (Nickel 200)، UNS 2201 (Nickel 201)، UNS 4400 (Monel 400)، UNS 8020 (Alloy 20/20 CB 3، UNS 8825 Inconel (825)، UNS 6600 (Inconel 600) ، UNS 6601 (Inconel 601) ، UNS 6625 (Inconel 625) ، UNS 10276 (Hastelloy C 276)

تي شيرت مزدوج وسوبر دوبلكس من الصلب:

ASTM A815 ، ASME SA815 UNS NO S31803 ، S32205.Werkstoff رقم 1.4462
