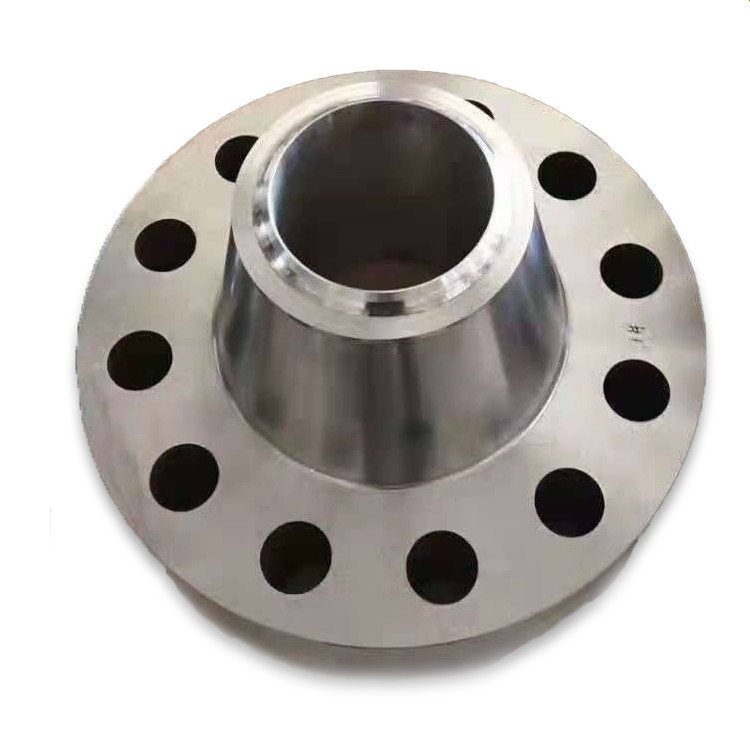

17-4PH / S17400 / 1.4548 حواف فولاذية مزورة / شفة برقبة ملحومة لبناء السفن

شفة

ستاندراد:
ANSI B16.5 Flange / ANSI B16.47 Flange
شفة DIN / شفة EN 1092-1
BS 4504 Flange / BS 10 Flange
JIS Flange / KS Flange
شفة ISO 7005-1 / شفة ISO 9624
GOST 12820 Flange / GOST 12821 Flange / GOST 12815 Flange
NS شفة / AS شفة
UNI Flange / AWWA C207
SABS 1123 Flange / SANS 1123 Flange
NFE 29203 شفة

مواصفات المواد: ASTM A182، A351، DIN، ASTM A105، A216 WCB
درجات المواد: F304 ، F304L ، F316 ، F316L ، CF8 ، CF8 ، CF8M ، CF3M ،
DIN1.4301 ، DIN1.4306 ، DIN1.4401 ، DIN1.4404 ،
DIN1.4308 ، DIN1.4408 ، DIN1.4306 ، DIN1.4409 ،
DIN1.0402 ، DIN1.0460 ، DIN1.0619

يكتب:

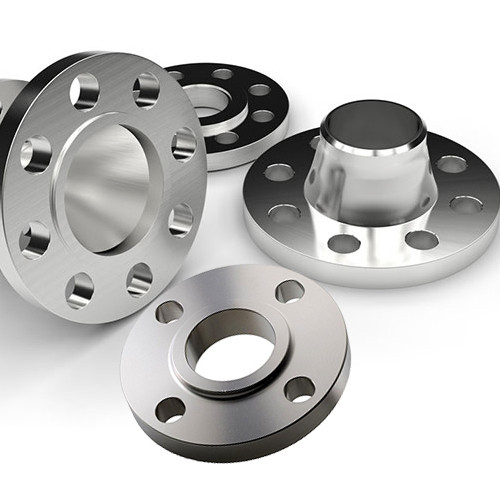

شفة عنق اللحام ، فلنجات ملولبة ذات شفة انزلاقية ، شفة لحام مقبس ، فلنجات عمياء ، فلنجات أخرى

مواصفات الأنواع

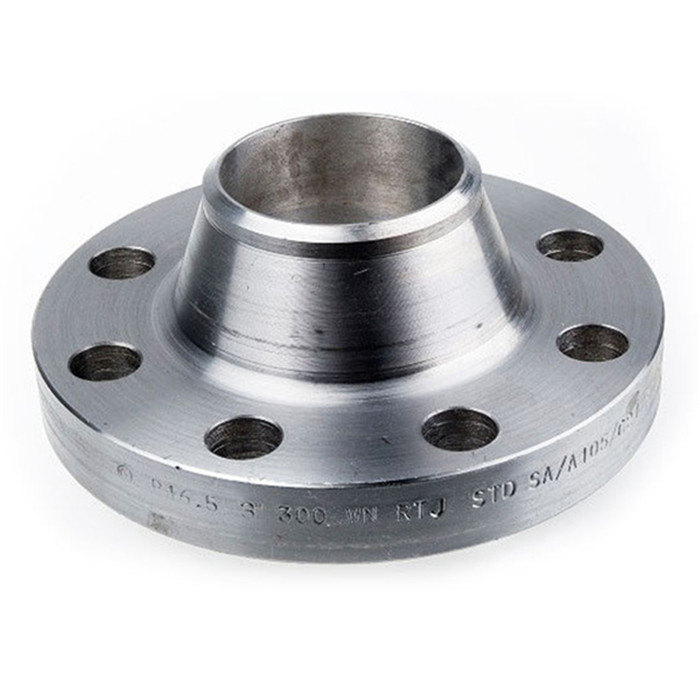

رقبة اللحام

1 ، مفضل للضغط العالي أو تحت الصفر أو درجات الحرارة المرتفعة

2 ، المحور مستدق وملل لمطابقة القطر الداخلي للأنبوب بحيث لا يتم تقييد التدفق ، مما يمنع الاضطرابات ويقلل من التآكل

3 ، تصوير بالأشعة بسهولة ويوفر توزيع ضغط ممتاز

الانزلاق على

1 ، لا تستخدم عادة في التطبيقات عالية الضغط بسبب انخفاض المحور وملحق اللحام

2 ، سيلبس خارج الأنبوب

3 ، داخل شفة ملحومة في المحور ونهاية الأنبوب

مفصل اللفة

1 ، تستخدم عند الحاجة إلى محاذاة البراغي أو الوصول للتنظيف

2 ، على غرار شفة الانزلاق عند استخدامها مع نهاية كعب اللفة

3 ، نصف القطر عند تقاطع وجه شفة وتجويف لتتناسب مع نهاية كعب اللفة

مترابطة

1 ، تستخدم حيث سيكون اللحام خطيرًا

2 ، مصممة لتطبيقات الضغط المنخفض وغير الدورية

3 ، تتحمل الخيوط لتتناسب مع موضوع الأنابيب

4 ، مدبب لختم الأنابيب والشفاه

لحام المقبس

1 ، للعمليات الكيميائية ذات القطر الصغير ، وخطوط التوزيع الهيدروليكية والتيار

2 ، على غرار شفة الانزلاق

3 ، تجويف العداد يطابق تجويف الأنابيب ، مما يسمح بالتدفق غير المقيد

4 ، تجويف العداد من جانب المحور يناسب القطر الخارجي للأنبوب - يمكن إدخال الأنبوب في المقبس مع لحام شرائح في المحور

أعمى

1 ، تستخدم لإغلاق نهايات الأنابيب

2 ، لا يوجد لديه التجويف

3 ، يسمح بالوصول إلى الخطوط المختومة

الشفاه الأخرى

فتحة ، متوسعة ، مختزلة ، خفيفة الوزن ، منافذ ترصيع ، رقاب طويلة اللحام ، متري ، رسومات بحرية ، رسومات العملاء
