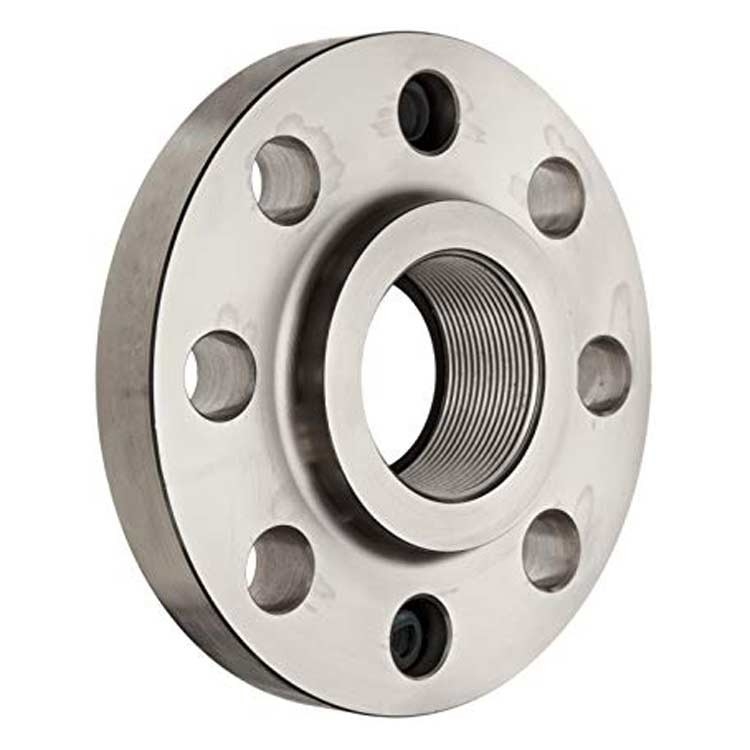

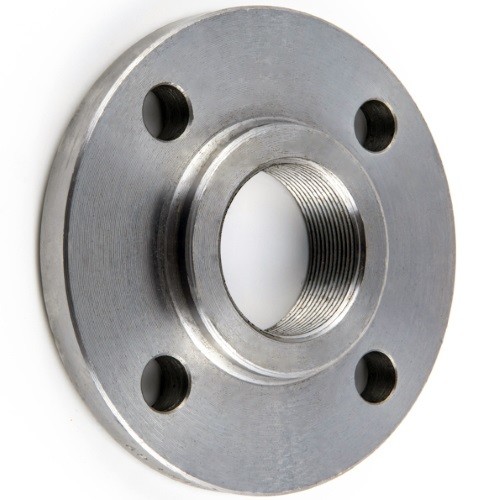

ASTM A182 ، 304 / L ، 316 / L مواسير الفولاذ المقاوم للصدأ شفة مترابطة

الشفاه عامة

الفلنجة هي طريقة لتوصيل الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل نظام الأنابيب.كما يوفر وصولاً سهلاً للتنظيف أو الفحص أو التعديل.عادة ما تكون الفلنجات ملحومة أو مشدودة.يتم عمل الوصلات ذات الحواف عن طريق ربط حافتين ببعضهما البعض مع حشية بينهما لتوفير الختم.

أنواع الفلنجات الأكثر استخدامًا هي:

يتم توفير جميع الأنواع باستثناء Lap Joint flangeوجه شفة مرتفع.

مواد الشفاه

يتم تصنيع حواف الأنابيب في جميع المواد المختلفة مثل الفولاذ المقاوم للصدأ ، والحديد الزهر ، والألمنيوم ، والنحاس ، والبرونز ، والبلاستيك وما إلى ذلك ، ولكن المواد الأكثر استخدامًا هي الفولاذ الكربوني المطروق ولها أسطح مُشكلة.

بالإضافة إلى ذلك ، فإن الفلنجات ، مثل التركيبات والأنابيب ، تكون أحيانًا مجهزة داخليًا بطبقات من المواد ذات جودة مختلفة تمامًا مثل الفلنجات نفسها ، وهي "حواف مبطنة" لأغراض محددة.

يتم تحديد مادة الفلنجة بشكل أساسي أثناء اختيار الأنبوب ، وفي معظم الحالات ، تكون الحافة من نفس مادة الأنبوب.

جميع الشفاه التي تمت مناقشتها في هذا الموقع تندرج تحت معايير ASME en ASTM ، ما لم يُذكر خلاف ذلك.يصف ASME B16.5 الأبعاد والتفاوتات في الأبعاد وما إلى ذلك و ASTM صفات المواد المختلفة.

أبعاد الشفاه

كل شفة ASME B16.5 لها عدد من الأبعاد القياسية.إذا كان رسام في اليابان أو معد عمل في كندا أو صانع أنابيب في أستراليا يتحدث عن Welding Neck flange NPS 6 ، Class 150 ، Schedule 40 ASME B16.5 ، فإنه يمر فوق الحافة التي تظهر في الصورة أدناه .

إذا تم طلب الفلنجة ، فإن المورد يريد معرفة جودة المواد.على سبيل المثال ، ASTM A105 عبارة عن شفة من الصلب الكربوني المطروق ، بينما A182 عبارة عن شفة من الفولاذ المقاوم للصدأ مزورة.

لذلك ، بترتيب صحيح للمورد يجب تحديد معيارين.

وصلات شفة مثبتة

وصلة الفلنجة المثبتة بمسامير هي مزيج معقد من العديد من العوامل (الفلنجة ، البراغي ، الحشيات ، العملية ، درجة الحرارة ، الضغط ، المتوسط).كل هذه العناصر المختلفة مترابطة وتعتمد على بعضها البعض لتحقيق نتيجة ناجحة.
تعتمد موثوقية الوصلة ذات الحواف بشكل حاسم على التحكم المختص في عملية صنع المفصل.

بعض العيوب الأخرى لوصلات الفلنجات ..

• يمكن أن تتسرب كل وصلة شفة (يدعي بعض الأشخاص أن وصلة الفلنجة ليست مقاومة للتسرب بنسبة 100 بالمائة).
• تحتاج أنظمة الأنابيب ذات الحواف إلى مساحة أكبر بكثير (فكر فقط في حامل الأنابيب).
• يعد عزل أنظمة الأنابيب ذات الحواف أكثر تكلفة (أغطية شفة خاصة).

بالطبع ، وصلات الفلنجات لها فوائد عظيمة ؛بعض الأمثلة..

• يمكن أن يحتوي الخط الجديد على بكرات أنابيب متعددة ويمكن تصنيعها في ورشة عمل.
• يمكن تجميع بكرات الأنابيب هذه في المصنع دون الحاجة إلى لحامها.
• NDO (الأشعة السينية ، الاختبار المائي وما إلى ذلك) في المصنع ليس ضروريًا ، لأن هذا تم إجراؤه في ورشة العمل.
• ليس من الضروري التفجير والطلاء في المصنع ، لأنه حتى هذا تم إجراؤه في ورشة عمل
  (يجب إصلاح أضرار الطلاء أثناء التركيب فقط).
