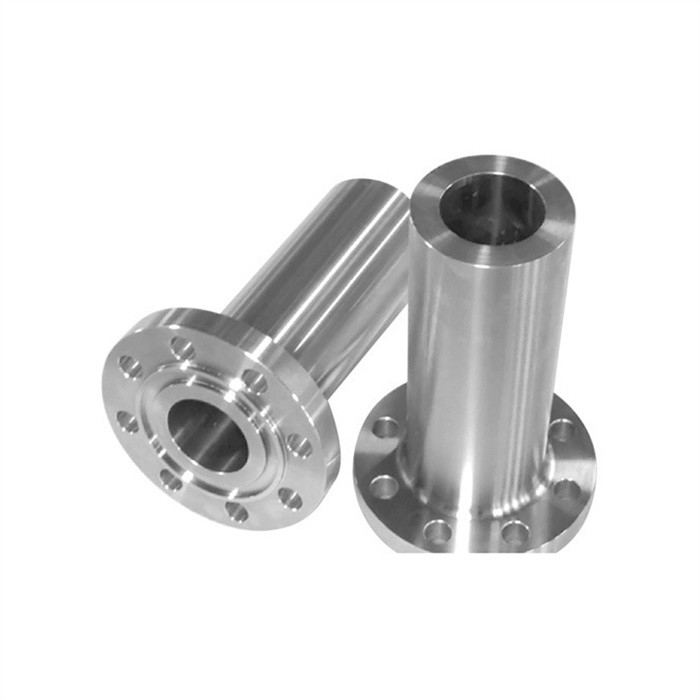

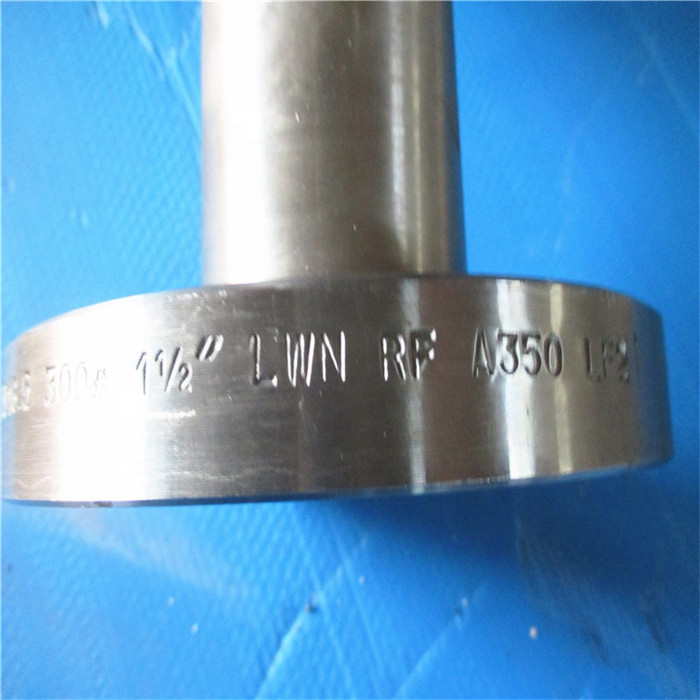

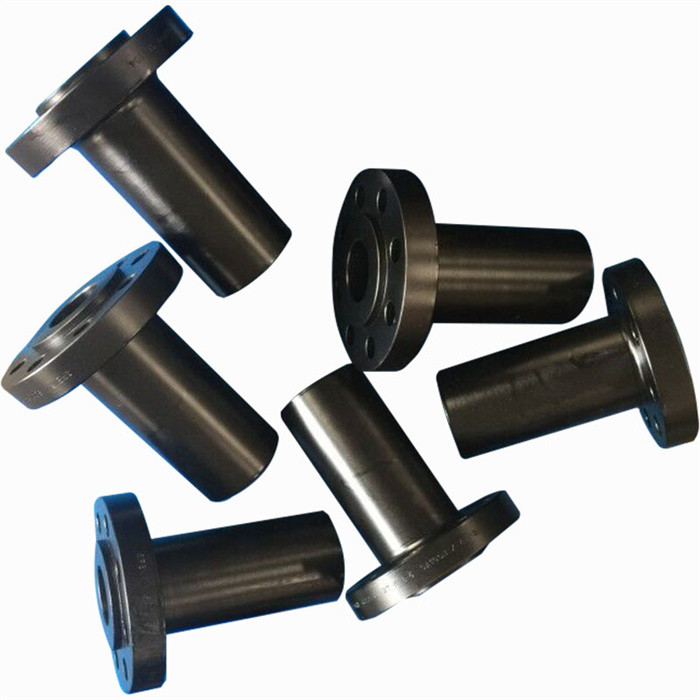

6 بوصات LWN FLANGE TG ، ASTM A105 الحجم: 5 "- 900 # ، SCH.40 ، سماكة 10S ، CS ، ASTM A182 F1

ASTM A182 Gr F1 Blind Flangesهو قرص صلب يستخدم لحجب خط الأنابيب أو لإنشاء نقطة توقف.إنه مشابه للحافة العادية ، وله ثقوب متصاعدة حول المحيط ويتم تشكيل حلقات ختم الحشية في سطح التزاوج.

الشفاه الملولبة A182 Gr F1مطلوبة على نطاق واسع وتعرف أيضًا باسم الحافة الملولبة ، ولها خيط داخل تجويف الحافة الذي يناسب الأنبوب مع خيط ذكر مطابق على الأنبوب.

حواف ملحومة بمقبس A182 درجة F1تم تطويره مبدئيًا للاستخدام في أنابيب الضغط العالي صغيرة الحجم.تساوي قوتها الساكنة حواف الانزلاق ، لكن قوتها التعب أكبر بنسبة 50٪ من حواف الانزلاق مزدوجة اللحام.

SA 182 Gr F1 الانزلاق على الشفاهتسمى أيضًا SO flange.إنها شفة تنزلق فوق الأنبوب بتصميم داخلي أكبر قليلاً من الأنبوب.

حواف سبائك الصلب F1 A182عبارة عن سبيكة فولاذية تمت صياغتها للتشكيل الأولي في المنتجات المشغولة.خصائصه المحددة مناسبة للحالة الملدنة.F1 هو تعيين ASTM لهذه المادة ورقم UNS الخاص بها هو K12822.

الشفاه الأنبوبية A182 F1 Cl2الموصلية الكهربائية منخفضة للغاية بين سبائك الفولاذ المطاوع في نفس الفئة.بالإضافة إلى ذلك ، لديها طاقة متجسدة منخفضة التكلفة وتكلفة أساسية.

مادة A182 F1هي مواصفة مواد تزوير لدرجة F1خليط معدنيويتم استخدامه لتصنيع المطروقات العارية أو المنتجات المطروقة والمشكّلة للتطبيقات التي تتضمن خدمة درجات حرارة عالية.

شفة لوحة الصلب F1غالبًا ما يكون حلاً فعالاً من حيث التكلفة ، عندما لا تكون الوجوه والمحاور المرتفعة مطلوبة وللتطبيقات التي لا يوجد بها ضغط أو ضغط منخفض في درجات الحرارة المحيطة.


ASTM A182 F1 Lap Joint Flangesعبارة عن جهاز مكون من قطعتين يشبه إلى حد كبير شفة برقبة اللحام ولكنه يشبه أيضًا شفة انزلاقية فضفاضة.لديها ميزة للدوران حول طرف كعب وخط الأنابيب.

SA182 F1 فلنجات مزورةتستخدم كجزء ربط لإنشاء شبكة أنابيب للاسطوانات والصمامات والمضخات والأجهزة الأخرى.دمج قسمين مختلفين من الآلات.من أجل جعل الهيكل أقوى ، يجب أن يكون مرفقًا بإطار.

مخطط التركيب الكيميائي للحافة العمياء A182 F1 Cl2

SA 182 Gr F1 الانزلاق على تحليل الخصائص الميكانيكية للشفاه

قوة الشد	قوة العائد (0.2٪ تعويض)	استطالة
275	485	20٪





ASTM A182 Gr F1 مخطط مواصفات مواد الحواف

تحديد	ASTM A182 / ASME SA182
بحجم	1/2 ″ (15 NB) إلى 48 (1200NB)
المعايير	ANSI / ASME B16.5 ، B 16.47 Series A & B ، B16.48 ، BS4504 ، BS 10 ، EN-1092 ، DIN ، إلخ.
الطبقة / الضغط	150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # ، PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN64 إلخ.
اساسي	ANSI Flanges ، ASME Flanges ، BS Flanges ، DIN Flanges ، EN Flanges ، إلخ.



تصنيف ضغط الشفاه ASTM A182 Gr F1

درجة الحرارة درجة فهرنهايت	فئة 900	فئة 150	فئة 600	فئة 400	فئة 1500	فئة 300	فئة 2500
-20 إلى 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



مخطط وزن الشفاه ذات الرقبة الملحومة A182 F1 Cl2

ماسورة عادية بقطر.		OD شفة	ثك.من شفة دقيقة	ديم.من المحور	قطر الوجه المرتفع	طول المحور	طول الفقرة	ديم.بولت سيركل	ديم.بولت هولز	عدد البراغي	ديم.عدد البراغي (بوصة)	كلغ	رطل
بوصة	dn	ا	ج	X	جي	ص	تي	قبل الميلاد	BH	BN	BD
1/2 بوصة	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2 بوصة	0.4	0.9
3/4 بوصة	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2 بوصة	0.7	1.5
1 بوصة	25	108.00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2 بوصة	0.8	1.8
1-1 / 4 "	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2 بوصة	1.2	2.6
1-1 / 2 "	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2 بوصة	1.5	3.3
2 بوصة	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8 "	2.3	5.1
2-1 / 2 "	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8 "	3.7	8.1
3 "	80	190.50	23.90	108.00	127.00	30.20	30.20	152.40	19.10	4	5/8 "	4.1	9
3-1 / 2 "	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8 "	5.1	11.2
4 بوصة	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8 "	5.9	13
5 "	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4 بوصة	7	15.4
6 بوصة	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4 بوصة	8.4	18.5
8 بوصة	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4 بوصة	13	28.6
10 بوصة	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8 بوصة	18	39.5
12 بوصة	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8 بوصة	29	64
14 بوصة	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1 بوصة	39	86
16 بوصة	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1 بوصة	47	103
18 بوصة	450	635.00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8 بوصة	57	126
20 بوصة	500	698.50	42.90	558.80	584.20	73.20	73.20	635.00	31.80	20	1 1/8 بوصة	76	167
24 بوصة	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4 بوصة	97	214



أنواع الشفاه ASME SA182 F1 Cl2

F1 A182 شفة



A182 F1 Cl2 Blind Flange



ASTM A182 F1 شفة الانزلاق



ASTM A182 Gr F1 Flange

A182 درجة F1 لوحة شفة



فلنجات SA 182 Gr F1
