إصدار الشهادات: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED | الأسعار: | Negotiation |
---|---|---|---|
اسم المنتج: | شفة | نوع المنتج: | WN شفة |
سماكة: | sch10 | موعد التسليم: | 15 يوم عمل |
قياسي أو غير قياسي: | اساسي | مواد: | الفولاذ المقاوم للصدأ |

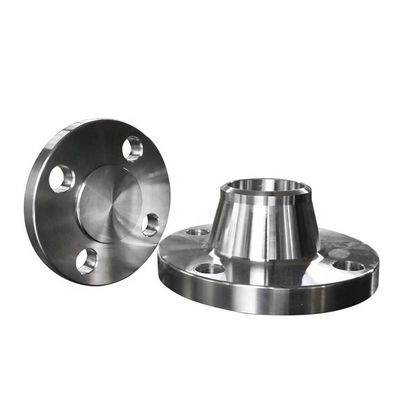

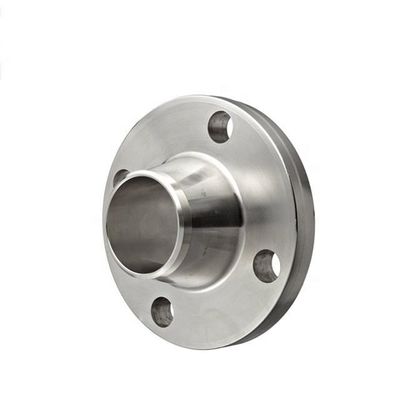

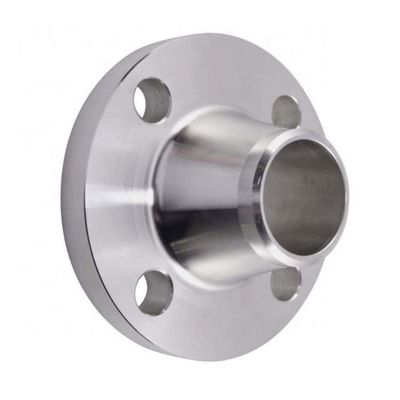

حافة رقبة ملحومة وجه مسطح 1 في حجم الأنبوب 4 1/4 في فلنجة خارج ضياء الدرجة 125
اسم المنتج
|
WN شفة
|
|
|
|
|
|||
إستعمال
|
تستخدم لتوصيل جميع أنواع الأنابيب لنقل الماء والبخار والهواء والغاز والنفط
|
|
|
|
|
|||
طَرد
|
حالات خشبية / منصات نقالة
|
|
|
|
|
|||
توصيل
|
خلال 30 يوما
|
|
|
|
|
|||
اساسي
|
ANSI
|
سلسلة ANSI B16.5 ASME B16.47 A / B.
|
|
|
|
|
||
DIN
|
DIN
|
|
|
|
|
|||
GOST
|
GOST 12820-80 12820-81
|
|
|
|
|
|||
EN
|
EN1092-1: 2002
|
|
|
|
|
|||
JIS
|
JIS B2220-2004 ، KS D3576 ، KS B6216 KS B1511-2007 JIS B2261 ؛JIS B8210
|
|
|
|
|
|||
بكالوريوس
|
BS4504 BS10 الجدول D / E.
|
|
|
|
|
|||
مواد
|
ANSI
|
F 304 / L، F316 / L F317L، F347H، F321، F904L، F310S، F51 / 60 F53، F44، A105، A105N سبيكة فولاذية: WHPY45 / 52/65/80 سبيكة فولاذية: WHPY45 / 52/65/80
|
||||||
DIN
|
CS RST37.2 ؛ S235JR SS 304 / 304L ، 316 / 316L
|
|||||||
GOST
|
CS CT20 ؛ 16MN ؛ SS 304 / 304L ، 316 / 316L
|
|||||||
EN
|
CS RST37.2 ؛ S235JR ؛ C22.8SS 304 / 304L ، 316 / 316L
|
|||||||
JIS
|
SS400 ، SF440 SS 304 / 304L ، 316 / 316L
|
|||||||
بكالوريوس
|
CSRST37.2؛ S235JR؛ C22.8؛ Q235SS 304 / 304L، 316/316
|
|||||||
ضغط
|
ANSI
|
الفئة 150 ، 300 ، 600 ، 900 ، 1500 2500 رطل
|
||||||
DIN
|
PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN64 ، PN100
|
|||||||
GOST
|
PN6 ، PN10 ، PN16 ، PN25
|
|||||||
EN
|
PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN64 ، PN100
|
|||||||
JIS
|
1K ، 2K ، 5K ، 10K ، 16K ، 20K ، 30K ، 40K
|
|||||||
بكالوريوس
|
PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN64 ، PN100
|
|||||||
بحجم
|
ANSI
|
1/2 ″ - 60
|
||||||
DIN
|
DN15-DN2000
|
|||||||
GOST
|
DN15-DN1600
|
|||||||
EN
|
DN15-DN2000
|
|||||||
JIS
|
15A-1500A
|
|||||||
بكالوريوس
|
DN15-DN2000
|
يتم توفير جميع الأنواع باستثناء Lap Joint flangeوجه شفة مرتفع.
يتم تصنيع حواف الأنابيب في جميع المواد المختلفة مثل الفولاذ المقاوم للصدأ ، والحديد الزهر ، والألمنيوم ، والنحاس ، والبرونز ، والبلاستيك وما إلى ذلك ، ولكن المواد الأكثر استخدامًا هي الفولاذ الكربوني المطروق ولها أسطح مُشكلة.
بالإضافة إلى ذلك ، فإن الفلنجات ، مثل التركيبات والأنابيب ، تكون أحيانًا مجهزة داخليًا بطبقات من المواد ذات جودة مختلفة تمامًا مثل الفلنجات نفسها ، وهي "حواف مبطنة" لأغراض محددة.
يتم تحديد مادة الفلنجة بشكل أساسي أثناء اختيار الأنبوب ، وفي معظم الحالات ، تكون الحافة من نفس مادة الأنبوب.
جميع الشفاه التي تمت مناقشتها في هذا الموقع تندرج تحت معايير ASME en ASTM ، ما لم يُذكر خلاف ذلك.يصف ASME B16.5 الأبعاد والتفاوتات في الأبعاد وما إلى ذلك و ASTM صفات المواد المختلفة.
كل شفة ASME B16.5 لها عدد من الأبعاد القياسية.إذا كان رسام في اليابان أو معد عمل في كندا أو صانع أنابيب في أستراليا يتحدث عن Welding Neck flange NPS 6 ، Class 150 ، Schedule 40 ASME B16.5 ، فإنه يمر فوق الحافة التي تظهر في الصورة أدناه .
إذا تم طلب الفلنجة ، فإن المورد يريد معرفة جودة المواد.على سبيل المثال ، ASTM A105 عبارة عن شفة من الصلب الكربوني المطروق ، بينما A182 عبارة عن شفة من الفولاذ المقاوم للصدأ مزورة.
لذلك ، بترتيب صحيح للمورد يجب تحديد معيارين.
وصلة الفلنجة المثبتة بمسامير هي مزيج معقد من العديد من العوامل (شفة ، براغي ، جوانات ، عملية ، درجة حرارة ، ضغط ، متوسط).كل هذه العناصر المختلفة مترابطة وتعتمد على بعضها البعض لتحقيق نتيجة ناجحة.
تعتمد موثوقية الوصلة ذات الحواف بشكل حاسم على التحكم المختص في عملية صنع المفصل.
بعض العيوب الأخرى لوصلات الفلنجات ..
بالطبع ، وصلات الفلنجات لها فوائد عظيمة ؛بعض الأمثلة..
س 1.هل أنت شركة تجارية أو مصنع؟
أ:نحن شركة تجارية في شنغهاي ، ولكن لدينا خمسة مصانع فرعية يمكنها توفير أفضل أنواع الأنابيب والأنابيب والشفاه والملحقات ذات الصلة.مرحبا بكم لزيارتنا.
