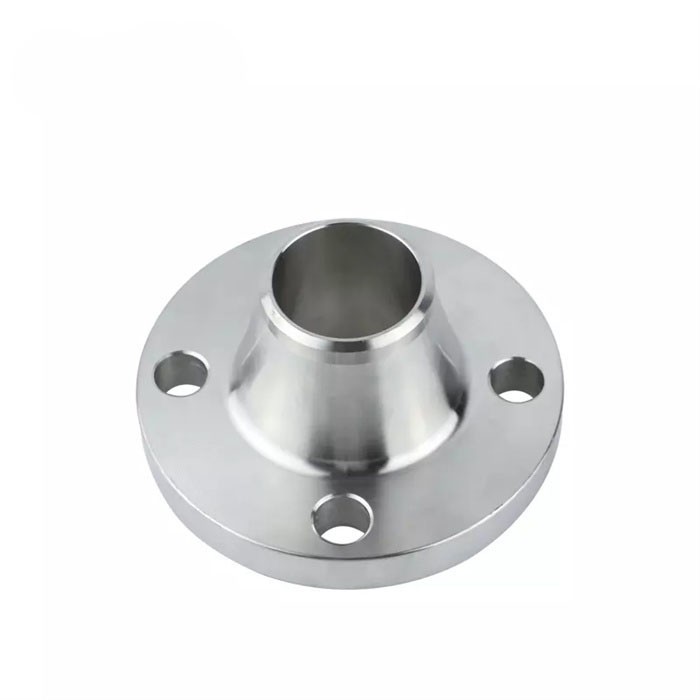

904L 4 "Class 300 WN Flange Steel Flange ASME B16.5 DIN JIS BS

904L 4 "Class 300 WN Flange Steel FlangeASME B16.5 DIN JIS BS

يكتب شفة عنق اللحام ، شفة الانزلاق ، شفة عمياء ، ورقة أنبوب ، شفة ملولبة ، شفة لحام المقبس ، شفة اللوحة ، ستارة الرؤية ، LWN ، شفة الفوهة ، شفة المرساة. التطوير التنظيمي 15 مم -6000 مم ضغط 150 # -2500 #، PN0.6-PN400،5K-40K، API 2000-15000 معيار ANSI B16.5 ، EN1092-1 ، SABA1123 ، JIS B2220 ، DIN ، GOST ، UNI ، AS2129 ، API 6A ، إلخ. سمك الحائط SCH5S ، SCH10S ، SCH10 ، SCH40S ، STD ، XS ، XXS ، SCH20 ، SCH30 ، SCH40 ، SCH60 ، SCH80 و SCH160 و XXS وما إلى ذلك. مادة الفولاذ المقاوم للصدأ: A182F304 / 304L ، A182 F316 / 316L ، A182F321 ، A182F310S ، A182F347H، A182F316Ti، A403 WP317، 904L، 1.4301،1.4307،1.4401،1.4571،1.4541 ، 254Mo وما إلى ذلك. فولاذ الكربون: A105، A350LF2، Q235، St37، St45.8، A42CP، E24، A515 Gr60، A515 Gr 70 الفولاذ المقاوم للصدأ على الوجهين: UNS31803 ، 2205 ، UNS32205 ، UNS31500 ، UNS32750 ، UNS32760 و 1.4462 و 1.4410 و 1.4501 وما إلى ذلك. فولاذ خطوط الأنابيب: A694 F42 ، A694F52 ، A694 F60 ، A694 F65 ، A694 F70 ، A694 F80 إلخ. سبائك النيكل: inconel600 ، inconel625 ، inconel690 ، incoloy800 ، incoloy 825 ، incoloy 800H ، C22 ، C-276 ، Monel400 ، Alloy20 إلخ. سبيكة Cr-Mo: A182F11 ، A182F5 ، A182F22 ، A182F91 ، A182F9 ، 16mo3 إلخ. طلب صناعة البتروكيماويات ؛ صناعة الطيران والفضاء ؛ صناعة الأدوية ؛ عادم الغاز ؛ محطة توليد الكهرباء ؛ بناء السفن ؛ مصابون المياه ، إلخ. مزايا مخزون جاهز ، وقت تسليم أسرع ؛ متوفر بجميع الأحجام ، حسب الطلب ؛ جودة عالية

أنواع الفلنجات الأكثر استخدامًا هي:

يتم توفير جميع الأنواع باستثناء Lap Joint flangeوجه شفة مرتفع.

مواد الشفاه

يتم تصنيع حواف الأنابيب في جميع المواد المختلفة مثل الفولاذ المقاوم للصدأ ، والحديد الزهر ، والألمنيوم ، والنحاس ، والبرونز ، والبلاستيك وما إلى ذلك ، ولكن المواد الأكثر استخدامًا هي الفولاذ الكربوني المطروق ولها أسطح مُشكلة.

بالإضافة إلى ذلك ، فإن الفلنجات ، مثل التركيبات والأنابيب ، لأغراض محددة تكون أحيانًا مجهزة داخليًا بطبقات من المواد ذات جودة مختلفة تمامًا مثل الفلنجات نفسها ، وهي "حافات مبطنة".

يتم تحديد مادة الفلنجة بشكل أساسي أثناء اختيار الأنبوب ، وفي معظم الحالات ، تكون الحافة من نفس مادة الأنبوب.

جميع الشفاه التي تمت مناقشتها في هذا الموقع تندرج تحت معايير ASME en ASTM ، ما لم يُذكر خلاف ذلك.يصف ASME B16.5 الأبعاد والتفاوتات في الأبعاد وما إلى ذلك و ASTM صفات المواد المختلفة.

أبعاد الشفاه

كل شفة ASME B16.5 لها عدد من الأبعاد القياسية.إذا كان رسام في اليابان أو مُعد عمل في كندا أو صانع أنابيب في أستراليا يتحدث عن شفة اللحام العنقودية NPS 6 ، الفئة 150 ، الجدول 40 ASME B16.5 ، فإنه يمر فوق الحافة التي تظهر في الصورة أدناه .

إذا تم طلب الفلنجة ، فإن المورد يريد معرفة جودة المواد.على سبيل المثال ، ASTM A105 عبارة عن شفة من الصلب الكربوني المطروق ، بينما A182 عبارة عن شفة من الفولاذ المقاوم للصدأ مزورة.

لذلك ، بترتيب صحيح للمورد يجب تحديد معيارين.

وصلات شفة مثبتة

وصلة الفلنجة المثبتة بمسامير هي مزيج معقد من العديد من العوامل (شفة ، براغي ، جوانات ، عملية ، درجة حرارة ، ضغط ، متوسط).كل هذه العناصر المختلفة مترابطة وتعتمد على بعضها البعض لتحقيق نتيجة ناجحة.
تعتمد موثوقية الوصلة ذات الحواف بشكل حاسم على التحكم المختص في عملية صنع المفصل.

بعض العيوب الأخرى لوصلات الفلنجات ..

• يمكن أن تتسرب كل وصلة شفة (يدعي بعض الأشخاص أن وصلة الفلنجة ليست مقاومة للتسرب بنسبة 100 بالمائة).
• تحتاج أنظمة الأنابيب ذات الحواف إلى مساحة أكبر بكثير (فكر فقط في حامل الأنابيب).
• يعد عزل أنظمة الأنابيب ذات الحواف أكثر تكلفة (أغطية شفة خاصة).

بالطبع ، وصلات الفلنجات لها فوائد كبيرة ؛بعض الأمثلة..

• يمكن أن يحتوي الخط الجديد على بكرات أنابيب متعددة ويمكن تصنيعها في ورشة عمل.
• يمكن تجميع بكرات الأنابيب هذه في المصنع دون الحاجة إلى لحامها.
• NDO (الأشعة السينية والاختبار المائي وما إلى ذلك) في المصنع ليس ضروريًا ، لأن هذا تم إجراؤه في ورشة العمل.
• ليس من الضروري التفجير والطلاء في المصنع ، لأنه حتى هذا تم إجراؤه في ورشة عمل
  (يجب إصلاح أضرار الطلاء أثناء التركيب فقط).
