طلب: | نظام خطوط الأنابيب | لون: | فضة |
---|---|---|---|
اتصال: | ملحومة | مادة: | الفولاذ المقاوم للصدأ |
طَرد: | حزمة التصدير القياسية | ضغط: | ضغط مرتفع |
تكنولوجيا المعالجة: | صقل | خدمة: | OEM / ODM |
شكل: | مِرفَق | مقاس: | حسب الطلب |
معيار: | ANSI ، DIN ، JIS ، GB | المعالجة السطحية: | تلميع |
سماكة: | حسب الطلب |

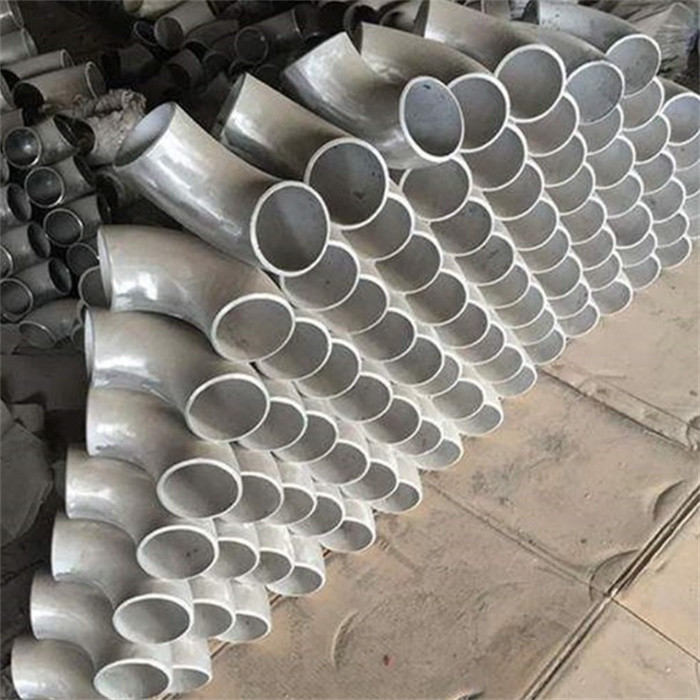

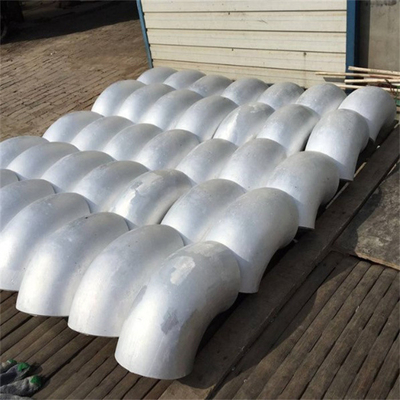

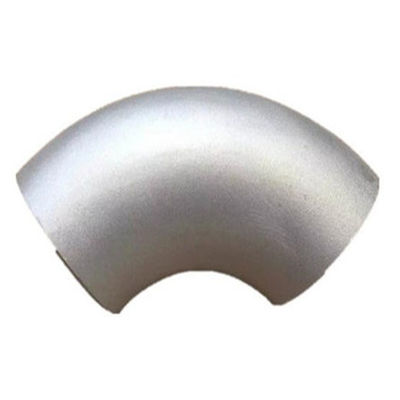

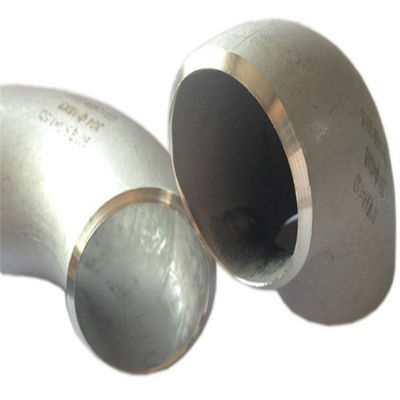

ASTM A403 WP321 / 321H 45 Elbow ASTM A403 WP316 Equal Tee
اسم المنتج | المواصفات القياسية لتجهيزات مواسير الفولاذ المقاوم للصدأ ASTM A403 WP304 | |||
تحديد | ASTM A403 / ASME SA403 | |||
الأحجام | الكوع غير الملحوم (1/2 ″ ~ 24 ″) ، المتفجرات من مخلفات الحرب / الكوع الملحوم / الملفق (1/2 ″ ~ 48 ″) | |||
سماكة | Sch 5s ، Sch 10s ،SCH20 ، SCH30 ، SCH40 ، STD ، SCH80 ، SCH100.SCH120 ، SCH160.XXS | |||
معيار |
|
|||
سطح |
|
|||
يكتب | سلس / ملحوم / ملفق | |||
استمارة : | كوع ، كوع 90 درجة ، كوع نصف قطر طويل ، كوع نصف قطر قصير ، كوع LR ، كوع SR. | |||
الانحناء الشعاع | R = 1D ، 2D ، 3D ، 5D ، 6D ، 8D ، 10D أو مخصص | |||
طَرد | حزمة صالحة للإبحار.حالة خشبية أو الخشب الرقائقي أو البليت ، أو حسب طلب العملاء |
نطاق المنتج والأوزان النظرية (كجم):
DN | الجدول 10 ثانية | جدولة 40 ثانية | جدولة الثمانينيات | ||||||
90 درجةمِرفَق | 45 درجةمِرفَق | متساويقمزة | 90 درجةمِرفَق | 45 درجةمِرفَق | متساويقمزة | 90 درجةمِرفَق | 45 درجةمِرفَق | متساويقمزة | |
8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
نطاق المنتج والأوزان النظرية (كجم):
DN | الجدول 10 ثانية | جدولة 40 ثانية | جدولة الثمانينيات | ||||||
يخدعالمخفض | إلخالمخفض | تقليصقمزة | يخدعالمخفض | إلخالمخفض | تقليصقمزة | يخدعالمخفض | إلخالمخفض | تقليصقمزة | |
40 × 25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
50 × 25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
50 × 40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
80 × 50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
100 × 50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
100 × 80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
150 × 80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
150 × 100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
200 × 100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
200 × 150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
حزمة صالحة للإبحار.حالة خشبية أو الخشب الرقائقي أو البليت ، أو حسب طلب العملاء
