| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| رقم الموديل: | 31254 1.4547 254 سمو |
| الحد الأدنى لكمية: | 1ص |
| الأسعار: | US $ 10 - 100 / Kilogram |
| تفاصيل التغليف: | علب أو منصات نقالة خشبية صالحة للإبحار مربوطة بشريط فولاذي أو حسب متطلبات العميل |
| وقت التسليم: | 30 يومًا بعد استلام الدفعة المقدمة بنسبة 30% عن طريق T/T أو LC |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 50 طن متري / طن متري شهريا |
| النوع: | شفة لوحة | التطوير التنظيمي: | 9.5 إلى 219 ملم |
|---|---|---|---|
| تصنيف الفئة: | 150 # ~ 2500 # | مواجهة: | RF (وجه مرفوع) ؛ FF (وجه مسطح) ؛ RTJ (مفصل من النوع الدائري) ؛ RJ (وجه مفصل حلقي) TG (وجه لسان وأخدو |
| عملية التصنيع: | ادفع ، اضغط ، تزوير ، يلقي ، إلخ. | التعبئة: | علب خشبية ، منصات نقالة ، أكياس نايلون أو حسب متطلبات العملاء |
| الـ MOQ: | قطعة واحدة | وقت التسليم: | 10-100 يوم حسب الكمية |
| شروط الدفع: | الاعتماد المستندي، تي/تي | شحنة: | فوب تيانجين / شنغهاي ، CFR ، CIF إلخ |
| التطبيق: | اتصال خطوط الأنابيب والصمامات | معالجة السطح: | مخلل، 2 ب، رقم 4، BA، شعري، مرآة |
| تسليط الضوء: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

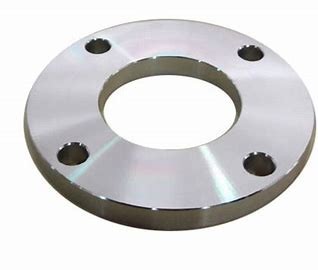

ANSI، ASME، ASA، B16.5 صفيحة حلقة الجهاز المرفوع الصف 150 / 300 / 600
الحجم:
المواد:
القياسية:
مكان المنشأ:
رقم الطراز:
القياسية أو غير القياسية
اسم المنتج
النوع:
علاج السطح:
تقنية:
التطبيق:
المصطلح التجاري:
نطاق الحجم:
الـ MOQ:
العينة:
تفاصيل العبوة:
1. منصة خشبية
2كيس نسيج مضاد للرطوبة
3حسب الحاجة
تفاصيل التسليم:
7-10 أيام،وفقا للكمية النهائية
| أبعاد الشبكة والكتلات التقريبية |
| ANSI، ASME، ASA، B16.5 150lb/sq.in. | |||||||||
| ø | د | ب | g | م | ج | k | الثقوب | أنا | كيلوغرام |
| نصف | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| أربعة عشر | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
ملاحظة:
1سيتم تجهيز الستائر من الفئة 150 باستثناء مفصل الحاجز مع وجه مرتفع 0.06 (1.6 ملم) ، والذي يشتمل على سمك (ج) وطول من خلال محور (ي 1) ، (ي 3). 2بالنسبة للشرائح المنسدلة والخيطية واللحام المقبس والشرائح المشتركة في الحبل ، يمكن تشكيل المحاور إما عمودياً من القاعدة إلى الأعلى أو معقبة ضمن حدود 7 درجات. 3يمكن تصنيع اللوحات العمياء بنفس المحور الذي يستخدم في اللوحات المزلقة أو بدون محور. 4. يتم جعل سطح الصمغ والجزء الخلفي (سطح العامل للشفرة) متوازياً في حدود درجة واحدة. لتحقيق التوازي ، يتم إجراء مواجهة النقطة وفقًا لمعيار MSS SP-9 ،بدون تقليل السماكة (C). 5عمق المقبس (د) يغطي ANSI B 16.5 فقط في الأحجام من خلال 3 بوصة، أكثر من 3 بوصة هو على خيار الشركة المصنعة. |
| ANSI، ASME، ASA، B16.5 300lb/sq.in. | |||||||||
| ø | د | ب | g | م | ج | k | الثقوب | أنا | كيلوغرام |
| نصف | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 " | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| أربعة عشر | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
ملاحظة:
1سيتم تجهيز الدرجة 300 الفلنجات باستثناء المفاصل الحلقية مع 0.06 (1.6 ملم) وجه مرتفع، والتي يتم تضمينها في سمك (ج) وطول من خلال محور (ي 1) ، (ي 3). 2بالنسبة للشرائح المنسدلة والخيطية واللحام المقبس والشرائح المشتركة في الحبل ، يمكن تشكيل المحاور إما عمودياً من القاعدة إلى الأعلى أو معقبة ضمن حدود 7 درجات. 3يمكن تصنيع اللوحات العمياء بنفس المحور الذي يستخدم في اللوحات المزلقة أو بدون محور. 4. يتم جعل سطح الصمغ والجزء الخلفي (سطح العامل للشفرة) متوازياً في حدود درجة واحدة. لتحقيق التوازي ، يتم إجراء مواجهة النقطة وفقًا لمعيار MSS SP-9 ،بدون تقليل السماكة (C). 5عمق المقبس (د) يغطي ANSI B 16.5 فقط في الأحجام من خلال 3 بوصة، أكثر من 3 بوصة هو على خيار الشركة المصنعة. |
| ANSI، ASME، ASA، B16.5 600lb/sq.in. | |||||||||
| ø | د | ب | g | م | ج | k | الثقوب | أنا | كيلوغرام |
| نصف | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 " | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| أربعة عشر | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
ملاحظة:
1سيتم تزويد شظايا الفئة 600 باستثناء مفصل الحاجز بـ 0.25 (6.35 ملم) وجه مرتفع ، والذي لا يشمله في ′′سمك ′′ (C) و ′′طول من خلال محور ′′ (Y1) ، (Y3). 2بالنسبة للشرائح المنسدلة والخيطية واللحام المقبس والشرائح المشتركة في الحبل ، يمكن تشكيل المحاور إما عمودياً من القاعدة إلى الأعلى أو معقبة ضمن حدود 7 درجات. 3يمكن تصنيع اللوحات العمياء بنفس المحور الذي يستخدم في اللوحات المزلقة أو بدون محور. 4. يتم جعل سطح الصمغ والجزء الخلفي (سطح العامل للشفرة) متوازياً في حدود درجة واحدة. لتحقيق التوازي ، يتم إجراء مواجهة النقطة وفقًا لمعيار MSS SP-9 ،بدون تقليل السماكة (C). 5أبعاد الأحجام 1/2 إلى 3 1/2 هي نفسها بالنسبة للصف 400. 6عمق المقبس (د) يغطي ANSI B 16.5 فقط في الأحجام من خلال 3 بوصة، أكثر من 3 بوصة هو على خيار الشركة المصنعة. |
| قدرة الإنتاج وتفاصيل الشراء | ||
| 1. | أبعاد شفرة التوريد DN15 - DN2000 (1/2 " - 80 ") ، شفرة مزورة. | |
| 2. | مواد الفولاذ الكربوني: ASTM A105، A181، A350 LF1، A350LF2، A350LF3، A36، A234 WPB، Q235B، 20#، 20Mn الخ | |
| 3. | المادة الفولاذ المقاوم للصدأ: ASTM A182 F304، F304L، F316, F316L، F321 الخ | |
| 4. | المسامير المضادة للصدأ: الزيت المضاد للصدأ ، الطلاء الأسود ، طلاء الأصفر ، الغلاف الحراري المغطى ، الغلاف البارد ، الخ | |
| 5. | إنتاج شهري: 3000 طن شهرياً | |
| 6. | شروط التسليم: CIF، CFR، FOB، EXW. | |
| 7. | شروط الدفع: التحويلات البنكية (T / T) ، L / C لا رجعة فيها عند الرؤية وما إلى ذلك. | |
| 8. | الحد الأدنى لكمية الطلب: 1 طن أو 100 قطعة | |
| 9. | ضمان الجودة: EN10204 3.1 شهادة، شهادة مصنع، فحص الطرف الثالث، خدمة استبدال مجانية. | |
