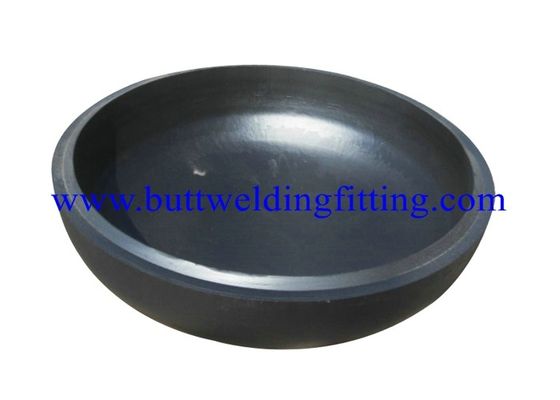

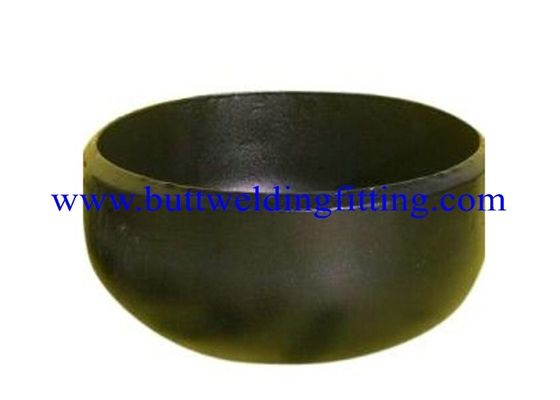

تجهيزات الأنابيب الملحومة الأسود قبعات نهاية أنابيب الفولاذ المقاوم للصدأ ASTM A234 WP22 / WP9 / WP91

ASTM A234 WP22 / WP9 / WP91 غطاء نهاية الأنبوب الفولاذي المقاوم للصدأ 1 "إلى 60" SCH10S إلى SCH160

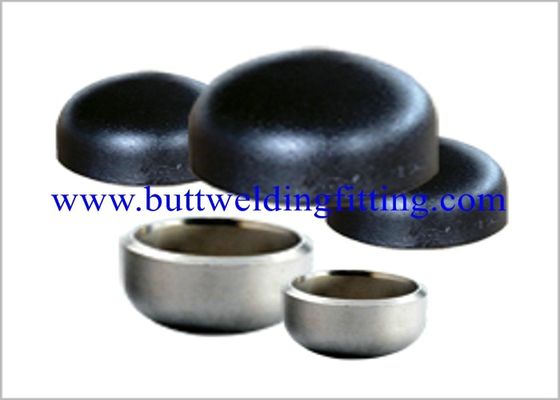

قبعات نهاية أنابيب الفولاذ المقاوم للصدأ ،

شكل:
1/8 "ملحوظة إلى 48" ملحوظة. (سلس وملحوم)
سماكة
SCH: 5s ، 10s ، 40s ، 80s ، 10 ، 20 ، 40 ، STD ، 60 ، 80 ، XS ، 100 ، 120 ، 140 ، 160 ، XXS & NS متوفرة مع NACE MR 01-75

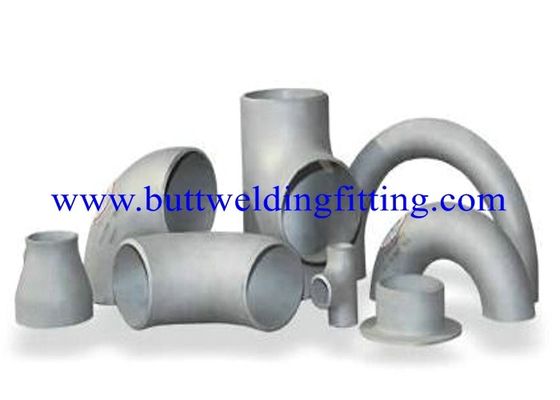

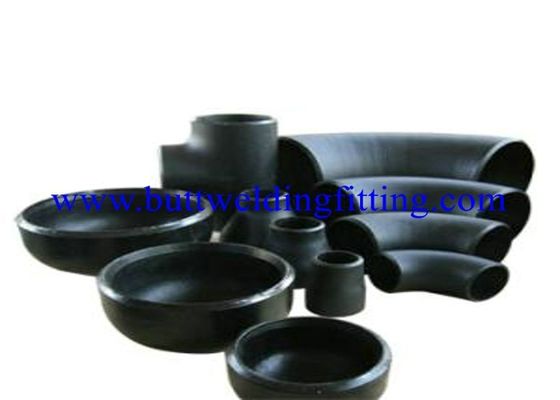

نوع:
المرفقين في 45 درجة ، 90 درجة ، 180 درجة ، R = 1D ، 1.5D ، 3D ، 5D ، 6D ، 8D ، 10D و 20D.
المخفض غريب الأطوار ومتحدة المركز.
قبعات والصلبان.
المحملة على قدم المساواة وغير المتكافئة.
نهاية طويلة وقصيرة كعب.
اساسي:
· ASME: ANSI B16.9 ، ANSI B16.28 ، MSS SP75
· DIN: DIN2605 ، DIN2615 ، DIN2616 ، DIN2617 ، DIN28011
· برنامج المنح الصغيرة: JIS B2313
· EN: EN10253-1 ، EN10253-2
مواد:
الفولاذ المقاوم للصدأ: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / إلخ
الكربون الصلب: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 إلخ.
سبائك الصلب: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / إلخ.
مواد أخرى: Monel ، نيكل ، Inconel ، Hastalloy ، النحاس ، النحاس ، البرونز ، التيتانيوم ، التنتالوم ، البزموت ، الألومنيوم ، الصلب عالي السرعة ، الزنك ، الرصاص ، إلخ

اسم المنتج: غطاء أنابيب الصلب الكربوني

البند: buttweld- كاب

تفاصيل :

الأنابيب كاب القطر الاسمي غطاء الأنابيب خارج القطر في شطبة غطاء الأنابيب العودة إلى النهاية DN NPS سلسلة أ سلسلة ب E تي E1 15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1.1 / 4 42.4 38 38 4.83 38 40 1.1 / 2 48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2.1 / 2 76.1 (73) 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3.1 / 2 101.6 - 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 139.7 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.70 127 250 10 273.0 273 127 12.70 152 300 12 323.9 325 152 12.70 178 350 14 355.6 377 165 12.70 191 400 16 406.4 426 178 12.70 203 450 18 457.2 478 203 12.70 229 500 20 508.0 529 229 12.70 254 550 22 559 - 254 12.70 254 600 24 610 630 267 12.70 305 650 26 660 - 267 - - 700 28 711 720 267 - - 750 30 762 - 267 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - ملاحظة: عندما يكون T أقل البعد بين قوسين ، يكون الارتفاع E متاحًا. خلاف ذلك E1 هو متاح.
