ASTM A860 WPHY 52 / WPHY 46 / WPHY 42 لكن غطاء نهاية مواسير اللحام 1 "12" SCH80S ASME B16.9

ASTM A860 WPHY 52 / WPHY 46 / WPHY 42 لكن غطاء نهاية مواسير اللحام 1 "12" SCH80S ASME B16.9

1. النوع: غطاء غير ملحوم ، غطاء لحام بعقب ، غطاء من الصلب الكربوني ، غطاء نهاية أنبوب فولاذي ، غطاء من الصلب ، غطاء فولاذي معتدل astm ، غطاء من الصلب المدلفن على الساخن ، غطاء أنبوب فولاذي

2. تكنيك: مزورة ، الصحافة تشكيل ، صب

3. الحجم: NPS 1/2 "-72"

4. سمك:
SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SGP ، SCH40 ، SCH60 ، XS ، SCH80 ، XXS ، SCH100 ، SCH120 ، SCH140 ، SCH160 ، XXS ، DIN ، سماكة JIS القياسية

5. المواد:
الفولاذ المقاوم للصدأ: A403 WP304 / TP304 ، WP304L / TP304L ، WP316 / TP316 ، WP316L / TP316L ، WP321 / TP321 ، WP310 / TP310 ^

6. معيار: ANSI / ASTM B16.9 / 16.28 ، API 5L ، DIN2617 ، JIS B2311 / 2312/2313 ،
نحن يمكن ان تنتج أيضا وفقا للرسم من قبل العملاء.

7. المعالجة السطحية: اللوحة السوداء ، والطلاء الورنيش ، ومكافحة الصدأ النفط ، المجلفن الساخنة ، المجلفن الباردة ، 3PE ، الخ.

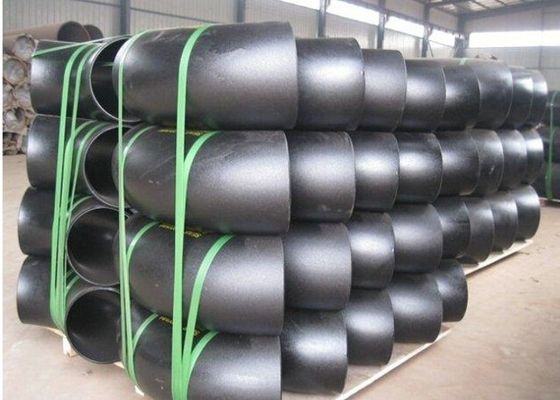

8. التعبئة: في الحالات الخشبية أو المنصات ، أو حسب متطلبات العملاء

التطبيقات:

يستخدم على نطاق واسع في توصيل هندسة الأنابيب لمسافات طويلة ، مثل نقل الزيت النهائي ،
نقل الغاز الطبيعي والمعالجة العميقة وكذلك نقل الغاز طبقة الفحم ،
صناعة البترول ، الصناعة الكيميائية ، صناعة البناء ، التركيبات الدوائية المحلية ، الطاقة الكهربائية ، الصناعات الخفيفة ، النسيج ، صناعة الحديد والصلب ، المحطة النووية ، السفن ونقل ملاط ​​الفحم وما إلى ذلك.

اسم المنتج: غطاء أنابيب الصلب الكربوني

البند: buttweld- كاب

تفاصيل :

الأنابيب كاب القطر الاسمي غطاء الأنابيب خارج القطر في شطبة غطاء الأنابيب العودة إلى النهاية DN NPS سلسلة أ سلسلة ب E تي E1 15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1.1 / 4 42.4 38 38 4.83 38 40 1.1 / 2 48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2.1 / 2 76.1 (73) 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3.1 / 2 101.6 - 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 139.7 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.70 127 250 10 273.0 273 127 12.70 152 300 12 323.9 325 152 12.70 178 350 14 355.6 377 165 12.70 191 400 16 406.4 426 178 12.70 203 450 18 457.2 478 203 12.70 229 500 20 508.0 529 229 12.70 254 550 22 559 - 254 12.70 254 600 24 610 630 267 12.70 305 650 26 660 - 267 - - 700 28 711 720 267 - - 750 30 762 - 267 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - ملاحظة: عندما يكون T أقل البعد بين قوسين ، يكون الارتفاع E متاحًا. خلاف ذلك E1 هو متاح.
