| مكان المنشأ: | الصين / اليابان / ألمانيا |
|---|---|
| اسم العلامة التجارية: | TOBO/TPCO/TISCO/VALIN/METAL |
| إصدار الشهادات: | ISO/PED/TUV/SGS/LR/BV |
| رقم الموديل: | حشية مسطحة طوقا حلقة مسطحة. حشية معدنية مسطحة. حشية أسبست بيضاء مضغوطة غير موضحة ؛ حشية مطاطية بي |
| الحد الأدنى لكمية: | 1pc |
| الأسعار: | 0.1USD |
| تفاصيل التغليف: | PLY-WOODEN حالة |
| وقت التسليم: | 3-15workdays |
| شروط الدفع: | ويسترن يونيون, MoneyGram |
| القدرة على العرض: | 3000000pcs / السنة |
| اسم المنتج: | طوقا الفولاذ المقاوم للصدأ | رقم الموديل: | 311803 دوبلكس طوقا الفولاذ المقاوم للصدأ |
|---|---|---|---|
| قياسي أو غير قياسي: | اساسي | اساسي: | DlN EN 1514-4 |
| إبراز: | طوقا حلقة مسطحة,حشية معدنية مموجة |
||

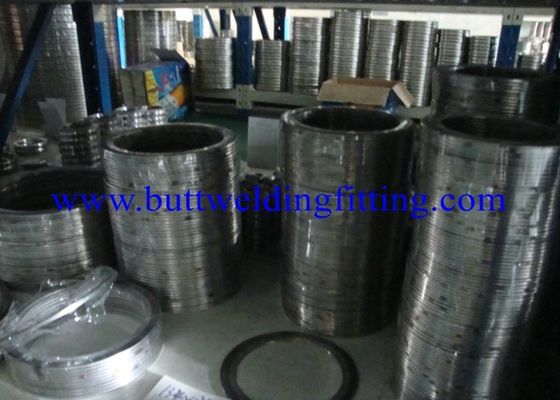

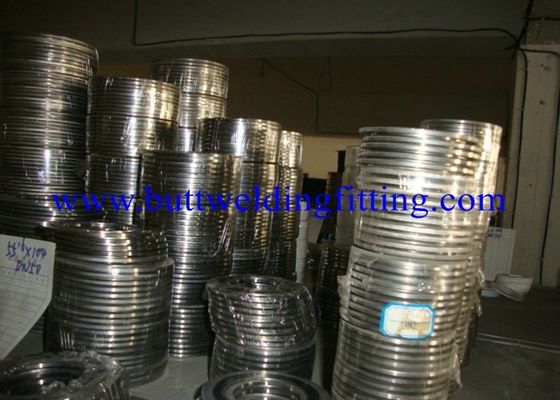

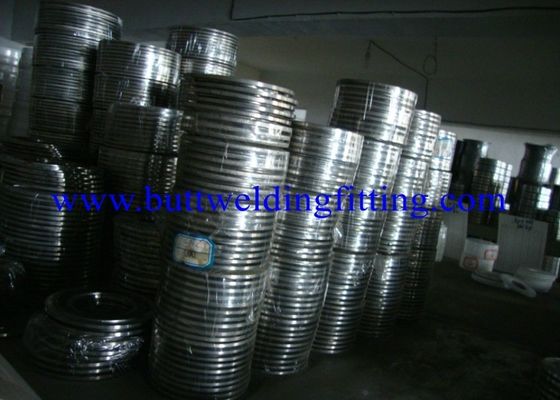

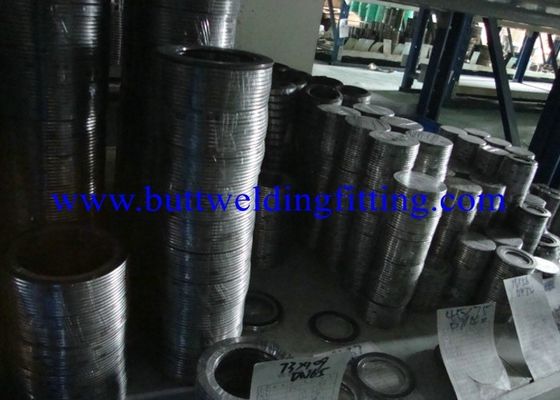

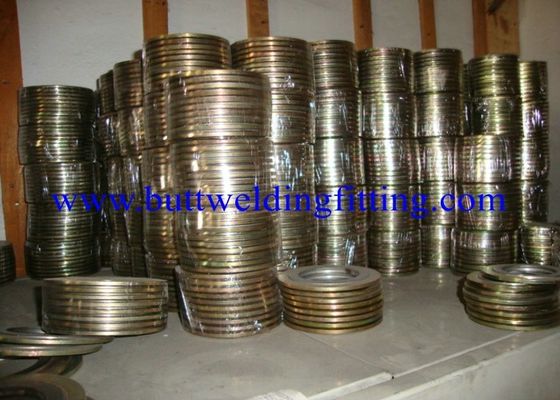

طوقا دوامة الجرح طوقا الفولاذ المقاوم للصدأ ، 321 طوقا معدنية مموجة 1.4541 طوقا حلقة مسطحة؛ حشية معدنية مسطحة
حشية معدنية مموجة
1. المواد: SS321 SS304 ، SS316 ، CS ، الجرافيت
2. درجة حرارة العمل (الحد الأقصى): 650 درجة مئوية
3. ضغط العمل: 6.4 ~ 16.0Mpa
طوقا معدنية مموجة مليئة الجرافيت
الحشية المموجة مصنوعة من صفيحة معدنية مسطحة مع سطح مموج أو مموج بزاوية 90 درجة.
تتوفر الحشية المموجة مع حلقات داخلية وخارجية أو حشية مركبة ملحقة بجرافيت مرن أو ورقة تفلون حسب موقع العمل ومتطلباته.
تنطبق على ارتفاع الضغط وارتفاع درجة حرارة الموقع. مقاومة التآكل قوية ، وظيفة الختم مستقرة وموثوق بها.
درجة حرارة العمل (الحد الأقصى): 650 درجة مئوية ضغط العمل: 6.4 ~ 16.0Mpa
أبعاد حشية المموج المعدنية (CMG) لتناسب الشفاه ASME B16.5
المادة الأساسية | ماكس. درجة الحرارة | ||
الفولاذ المقاوم للصدأ | 1000-1600 ° F535-870 ° C) | ||
كاربوب ستيل | 800 درجة F425 ° C | ||
نحاس | 500 درجة F260 ° C | ||
نحاس | 600 درجة F315 ° C) | ||
الألومنيوم | 800 ° F (425 ° C | ||
مونيل | 1500 درجة فهرنهايت (815 درجة مئوية | ||
النيكل | 1400 درجة F760 ° C | ||
INCONEL | 2000 درجة F1100 ° C | ||
تواجه المواد | ماكس. درجة الحرارة | الضغط في الغرفة temp | |
Min.Mpa (PSI) | Max.Mpa (PSI) | ||
الجرافيت المرن | 500 درجة C932 ° F | 17 (2500 | 500 (72500) |
ورقة غير الاسبستوس | 400 درجة C752 ° F | 233300 | 500 (72500) |
PTFE | 260 درجة C500 ° F | 172500 | 500 (72500) |
طوقا حلقة معدنية مختومة شفة أنابيب الضغط ، وتطبيقها على وعاء ضغط النفط والغاز ، والغواصة ، سطح مشترك عالي السرعة ، وارتفاع درجة الحرارة وغطاء صمام الضغط العالي المشترك. هناك مجموعة متنوعة من المواد وفي شكل مناسب لتصميم مختلف والمتطلبات التشغيلية ، والامتثال تماما ل ANSI B16.20. في الحافة المسطّحة الجديدة من النوع المسطح ، يمكن استخدام الحديد الأسود الشائع والفولاذ المقاوم للصدأ (البيضاوي) والمثمن بالتبادل. يمكن للشركة في أكثر فترة قصيرة من التسليم.
ملاحظة: يجب أن تكون صلابة مادة الحلقة المعدنية المختارة أقل من 15 ~ 20 HB ، ولا ينصح باستخدام المنتج القديم للاستخدام المتكرر ، لأن صلابة المواد وتلفها قد تحدثان وأن تكون الحافة أو أداء الختم.
حلقة معدنية مجوفة مصنوعة من مقاومة درجات الحرارة العالية ولا تآكل لإنتاج أنابيب الفولاذ المقاوم للصدأ. يمكن أن تحدث ثقوبًا في الجزء الداخلي أو الخارجي للحلقة المعدنية المجوفة ، عندما يرتفع الضغط ، ستعمل وظيفة الختم الذاتي هذه. الحلقة o ذات الفتحات الصغيرة للحلقة ، وخاصةً الضغط الذي يزيد عن 70kgf / cm ² ، يمكنها معالجة ضغط أكثر من الحلقة O الأصلية. الخاتم المعدني المجوف يعتمد على احتياجات العملاء ، مثل طلاء PTFE أو السطح الفضي.
مواد | ماكس صلابة HBS HRB | ماكس درجة الحرارة ℃ | الاختصار |
304 | 160 83 | 700 | 304 |
|---|---|---|---|
304L الفولاذ المقاوم للصدأ | 150 80 | 450 | 304L |
316 الفولاذ المقاوم للصدأ | 160 83 | 700 | 316 |
316L الفولاذ المقاوم للصدأ | 150 80 | 450 | 316L |
321 الفولاذ المقاوم للصدأ | 160 83 | 700 | 321 |
410 الفولاذ المقاوم للصدأ | 170 86 | 650 | 310 |
347 الفولاذ المقاوم للصدأ | 160 83 | 700 | 347 |
الكربون الصلب | -40 -130 | 5401000 | CRS |
المعادن المموجة مغطاة بطبقة من الجرافيت أو السيراميك أو PTFE. يتم تطبيق طبقة تشطيب إضافية بناءً على متطلبات الوسط المراد ختمه. يتم استخدام هذه الحشيات على أسطح مانعة للتسرب غير مستوية أو مشوهة ، حيث هناك حاجة إلى مواد أكثر مرونة مع أداء أفضل للتسرب.
ملاحظة: المعدن بسمك 0.5 مم ، وملعب التموج 3 مم ، 4 مم أو 6 مم حسب عرض الحشوات. سمك المموج هو تقريبا. من 1 مم إلى 1،5 مم ، حسب حجم الحشية. يمكن تغطية المعدن المموج بطبقات من الجرافيت أو السيراميك أو PTFE بسماكة 0.5 مم أو 1 مم أو 1،5 مم.
