ASTM A403 WP347 / WPS31254 لحام بعقب ينتهي 1/2 "10" SCH40S SCH160S ASME / ANSI B16.9

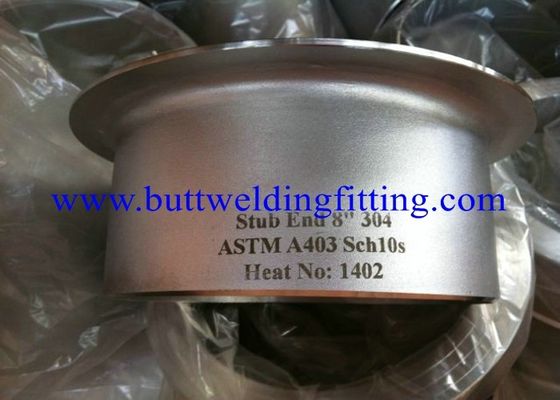

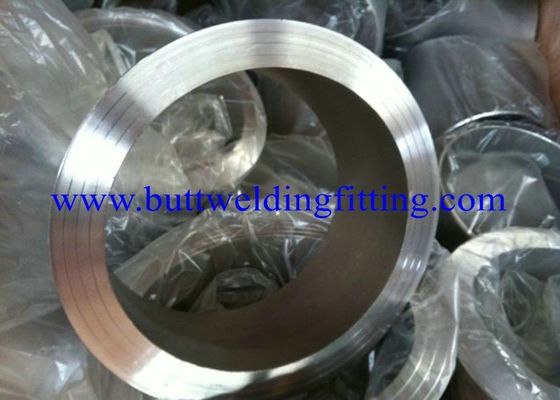

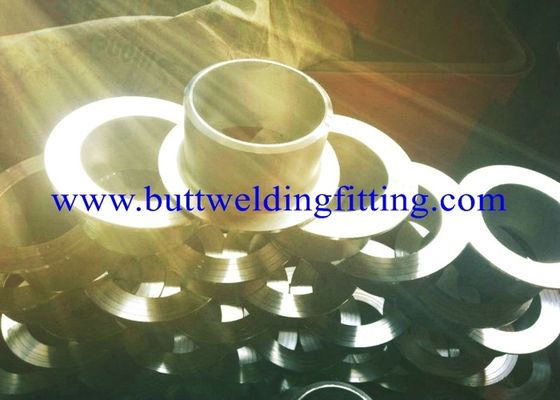

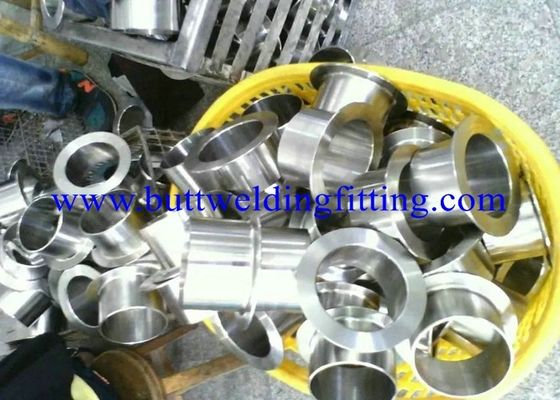

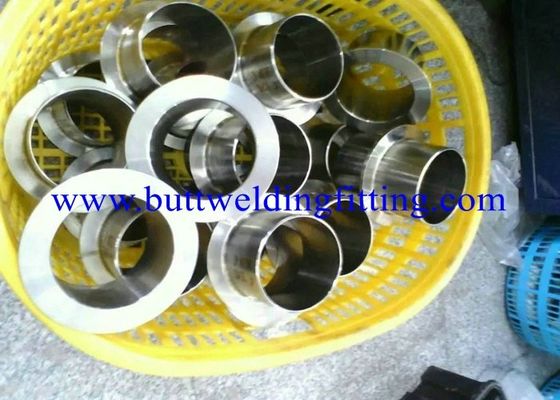

ASTM A403 WP347 / WPS31254 كعب الفولاذ المقاوم للصدأ ينتهي طرف كعب اللف المشترك 1/2 "10" SCH40S SCH160S ASME / ANSI B16.9

ينتهي الملعب في الفولاذ المقاوم للصدأ

تصاميم

التصميم وفقًا لـ ASME / ANSI B16.9 و B16.28 و MSS SP-43 و MSS SP-75
تصميم سلس أو ملحوم

الأشكال:

المرفقين 45 درجة ، 90 درجة ، 180 درجة (طويلة وقصيرة) ، 3R
المحملات على التوالي وخفض
مخفضات متحدة المركز وغريب الأطوار
قبعات
ينتهي كعب
الصلبان
التصاميم الأخرى غير القياسية
ارتفاع سمك الجدار والتركيبات بعقب كبيرة قطرها اللحام (سلس أو ميتري) عند الطلب
التجهيزات الخاصة بعقب اللحام على الطلب

المواد

الكربون الصلب: ASTM A234 WPB
سبائك الصلب الكربوني: ASTM A 234 WP1، WP 11 cl 1، WP 22 cl 1، WP 5
درجة حرارة منخفضة الكربون الصلب: ASTM A 420 WPL6 ، WPL3
الفولاذ المقاوم للصدأ الأوستنيتي: ASTM A 403 WP 304 / 304L، WP 316 / 316L، WP 321
دوبلكس ، superduplex
Monel®، Inconel 625®، Hastelloy C 276®، 6Mo، Incoloy 825®
التيتانيوم ، الزركونيوم للتطبيقات شديدة التآكل
حديد الدكتايل لتطبيقات المياه

نطاق الأبعاد

الأحجام: 1/2 '' - 48 '' (وما فوق - أي تجهيزات اللحام الخاصة بعقب)
الجداول: STD ، S40 ، XS ، S80 ، S120 ، S160 ، XXS
سمك الجدار الثقيل / التجهيزات ذات القطر الكبير حسب الطلب

وصف المنتج

اسم المنتج: سوبر دوبلكس 2507 UNS S32750 الأنابيب

قياسي: ASTM A789 و ASTM A790 و ASTM A213 و A269 و A312 و A511 و A789 و A790 و A376 و EN 10216-5 و EN 10297 و DIN 17456 و DIN 17458 و JISG3459 و JIS GS3463 و GS3467 و JIS 9940 GOST 9941 ، GB / T 21833

المواد: S32750 2507 F53 1.4410 X2CrNiMoN25-7-4 ، S32760 1.4501 F55 X2CrNiMoCuWN25-7-4 ، UNS S31803 ، UNS 32160 ، UNS S32205

ضياء الاسمية: 1/2 "إلى 32" NB للأنابيب غير الملحومة
الجداول: 5S ، 10S ، 40S ، 80S ، 10 ، 20 ، 30 ... 120 ، 140 ، 160 ، XXS
جميع الأبعاد متوافقة مع ANSI B36.19 و ANSI B36.10
نطاق الحجم للأنابيب: OD: 1/4 "(6.25 مم) إلى 8" (203 مم) ، وزن 0.02 "(0.5 مم) إلى 0.5" (12 مم)

طول: 30 م (ماكس) أو كما لمتطلباتكم

معالجة:
مسحوبة على البارد ، المدرفلة على البارد ، الدقة المدرفلة على الأنابيب أو الأنابيب غير الملحومة

النهاية: صلب ومخلل ، صلب مشرق ، مصقول

ينتهي: نهاية مشطوف أو عادي ، قطع مربعة ، لدغ خالية ، غطاء من البلاستيك في كلا الطرفين

التفتيش والاختبار

اسم المنتج: اللفة نهاية كعب كعب مشترك

البند: buttweld-Lap المشتركة كعب الروتين

تفاصيل :

الاسمي حجم الأنابيب خارج القطر في شطبة الطول نصف قطر فيليه قطر لاب ا ب NPS د L R G 1/2 3/4 1 21.3 26.7 33.4 51 51 51 3.0 3.0 3.0 0.8 0.8 0.8 35 43 51 04/11 11/2 2 42.2 48.3 60.3 51 51 64 5.0 6.0 ثمانية 0.8 0.8 0.8 64 73 92 21/2 3 31/2 73.0 88.9 101.6 64 64 76 ثمانية 10.0 10.0 0.8 0.8 0.8 106 127 140 4 5 6 114.3 141.3 168.3 76 76 89 11.0 11.0 13.0 0.8 1.6 1.6 157 185 218 8 10 12 219.1 273.0 323.8 102 127 152 13.0 13.0 13.0 1.6 1.6 1.6 270 324 381 14 16 18 355.6 406.4 457.0 152 152 152 13.0 13.0 13.0 1.6 1.6 1.6 413 470 533 20 22 24 508.0 559.0 610.0 152 152 152 13.0 13.0 13.0 1.6 - 1.6 584 641 692
