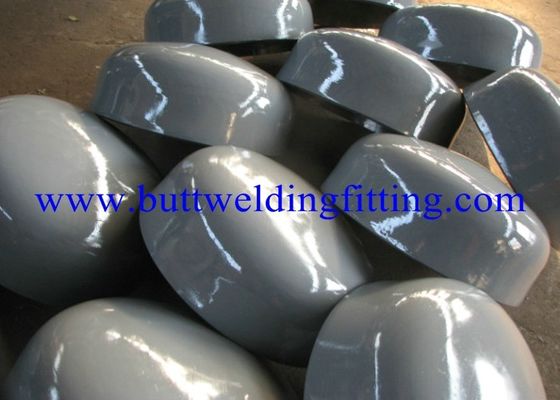

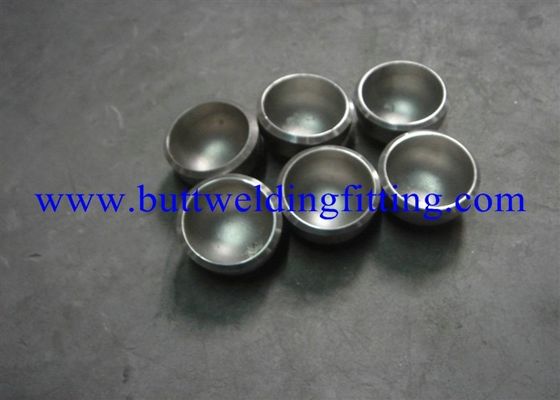

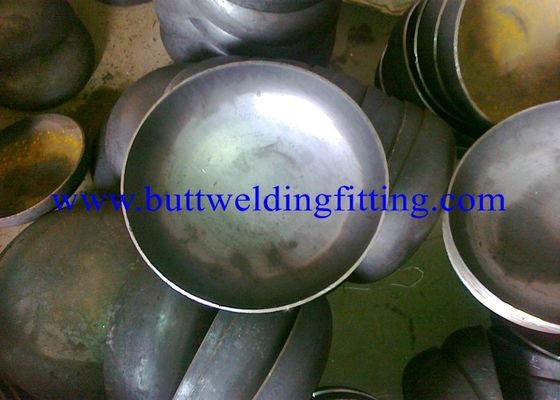

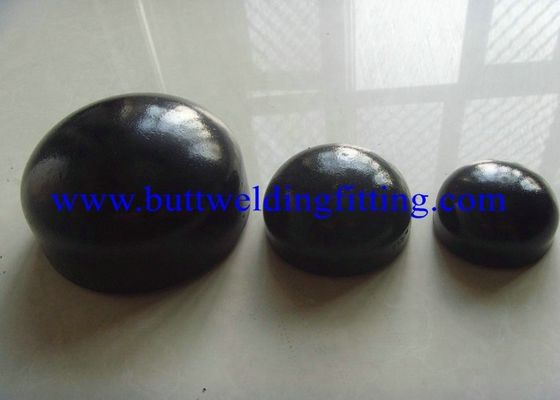

غطاء أنابيب الفولاذ المقاوم للصدأ A403 WP347 / WP904L 1 "إلى 60"

A403 WP347 / WP904L غطاء نهاية أنبوب فولاذي مقاوم للصدأ 1 "إلى 60" Sch10s إلى SCH160S ASME B16.9

معلومات المنتج
اسم المنتج: كاب ، A403 WP347 / WP904L ، ANSI B16.9 ،
الشركة المصنعة: TOBOGROUP

غطاء ، غطاء غير الملحومة ، غطاء الصلب ، الكربون الصلب غطاء غير الملحومة ، غطاء الأنابيب ، نهاية سقف

استنادًا إلى مواد مختلفة ، تشتمل أغطية الأنابيب على غطاء من الصلب الكربوني ، وغطاء من الصلب غير القابل للصدأ ، وغطاء من سبائك الصلب إلخ.
اعتمادًا على بنائها ، تحتوي أغطية المواسير على غطاء ملولب ، وكبس مدبب ، وغطاء مضاد للفة إلخ.

الأشكال الشائعة:
يمكن أن تكون أغطية الأنابيب في أشكال مختلفة. بعض الأشكال الشائعة هي نصف كروية ، بيضاوية ، مربعة ، مستطيلة ، شكل U وشكل I.

بحجم
غطاء الأنبوب: 1/2 "~ 60"
DN15 ~ DN1500

سمك الحائط:
sch10 ، sch20 ، sch30 ، std ، sch40 ، sch60 ، xs ، sch80 ، sch100 ، sch120 ، sch140 ، sch160 ، xxs ، sch5s ، sch20s ، sch40s ، sch80s
ماكس. سمك الجدار: 200 مم

المواد
الكربون الصلب: ASTM / ASME A234 WPB-WPC
سبائك الصلب: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
الفولاذ المقاوم للصدأ: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
درجة حرارة منخفضة الصلب: ASTM / ASME A402 WPL 3-WPL 6
فولاذ عالي الأداء: ASTM / ASME A860 WPHY 42-46-52-60-65-70

الانحناء ، والضغط ، والضغط ، وتزوير ، بالقطع وأكثر من ذلك

اسم المنتج: غطاء أنبوب الفولاذ المقاوم للصدأ

البند: buttweld- كاب

تفاصيل :

الأنابيب كاب القطر الاسمي غطاء الأنابيب خارج القطر في شطبة غطاء الأنابيب العودة إلى النهاية DN NPS سلسلة أ سلسلة ب E تي E1 15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1.1 / 4 42.4 38 38 4.83 38 40 1.1 / 2 48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2.1 / 2 76.1 (73) 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3.1 / 2 101.6 - 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 139.7 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.70 127 250 10 273.0 273 127 12.70 152 300 12 323.9 325 152 12.70 178 350 14 355.6 377 165 12.70 191 400 16 406.4 426 178 12.70 203 450 18 457.2 478 203 12.70 229 500 20 508.0 529 229 12.70 254 550 22 559 - 254 12.70 254 600 24 610 630 267 12.70 305 650 26 660 - 267 - - 700 28 711 720 267 - - 750 30 762 - 267 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - ملاحظة: عندما يكون T أقل البعد بين قوسين ، يكون الارتفاع E متاحًا. خلاف ذلك E1 هو متاح.
