| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TOBO |
| إصدار الشهادات: | Customized logo |
| رقم الموديل: | متوفرة عند الطلب |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1 |
| التطبيق: | نظام خطوط الأنابيب | لون: | فضي |
|---|---|---|---|
| اتصال: | ملحومة | مادة: | الفولاذ المقاوم للصدأ |
| طَرد: | حزمة التصدير القياسية | ضغط: | ارتفاع الضغط |
| تكنولوجيا المعالجة: | تزوير | خدمة: | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي |
| شكل: | مِرفَق | مقاس: | حسب الطلب |
| معيار: | Ansi ، DIN ، JIS ، GB | المعالجة السطحية: | تلميع |
| سماكة: | حسب الطلب | ||
| إبراز: | ASTM A403 WP321 مرفق من الفولاذ المقاوم للصدأ,طراز ASTM A403 WP316 من الفولاذ المقاوم للصدأ,الفولاذ المقاوم للصدأ 45 مرفق مع ضمان,ASTM A403 WP316 stainless steel tee,stainless steel 45 elbow with warranty |
||

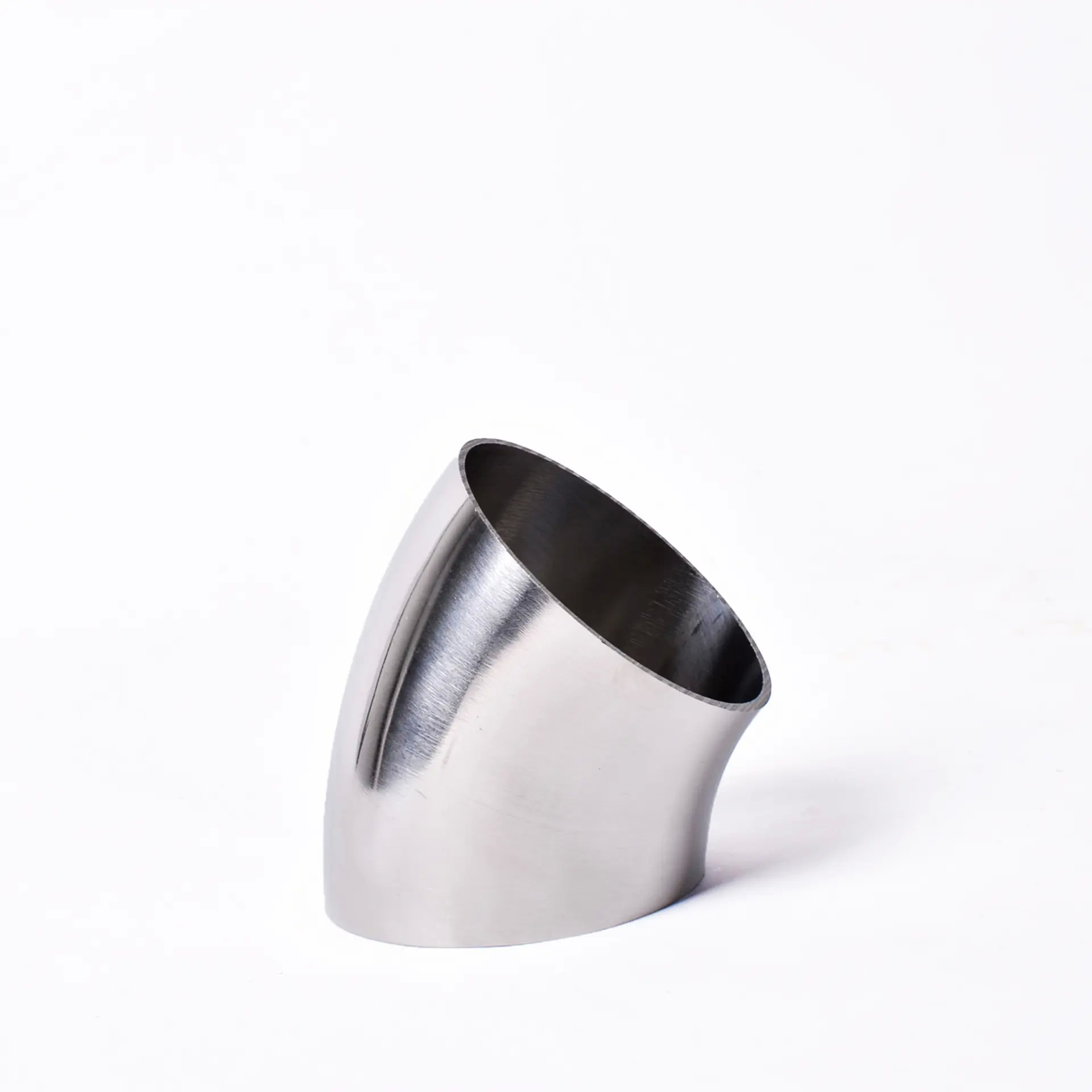

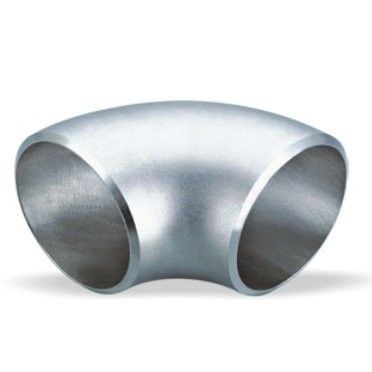

ASTM A403 WP321 / 321H 45 الكوع ASTM A403 WP316 Tee متساوية
| اسم المنتج | المواصفات القياسية للأنابيب من الفولاذ المقاوم للصدأ ASTM A403 WP304 | |||
| المواصفات | أيه إس إم إيه 403 / أيه إس إم إيه SA403 | |||
| الأحجام | المرفق بدون خيط (1/2′′~24′′) ، ERW / لحام / الملفق المرفق (1/2′′~48′′) | |||
| سمك | (ش 5s) ، (ش 10s)SCH20, SCH30, SCH40, STD, SCH80, SCH100. SCH120, SCH160. XXS | |||
| المعيار |
|
|||
| السطح |
|
|||
| النوع | بدون خياطة / مصفحة / مصنعة | |||
| النموذج: | المرفق، 90 درجة المرفق، المرفق نصف قطره طويلة، المرفق نصف قطره قصيرة، LR المرفق، SR المرفق. | |||
| نصف قطر الانحناء | R = 1D، 2D، 3D، 5D، 6D، 8D، 10D أو مخصص | |||
| الحزمة | حزمة صالحة للملاحة ، علبة خشبية أو من الخشب المزدوج أو منصة ، أو حسب طلب العملاء |
مجموعة المنتجات والوزن النظري ((كغ):
| DN | جدول 10s | الجدول 40 | الجدول 80 | ||||||
| 90 درجةالمرفق | 45 درجةالمرفق | متساوية(تي) | 90 درجةالمرفق | 45 درجةالمرفق | متساوية(تي) | 90 درجةالمرفق | 45 درجةالمرفق | متساوية(تي) | |
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
مجموعة المنتجات والوزن النظري ((كغ):
| DN | جدول 10s | الجدول 40 | الجدول 80 | ||||||
| (كون)خفض | إيكخفض | الحد من(تي) | (كون)خفض | إيكخفض | الحد من(تي) | (كون)خفض | إيكخفض | الحد من(تي) | |
| 40×25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50×25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50×40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80×50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100×50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100×80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150×80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150×100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200×100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200×150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
حزمة صالحة للملاحة: علبة خشبية أو خشب مزدوج أو منصة، أو حسب طلب العملاء
