فولاذ الكربون 90 درجة تعزيز وسادة أو RePAD أو RF وسادة أنابيب الفرع 6'' SCH40
تفاصيل المنتج
| اسم المنتجات | وسادة معززة 90 درجة | مقاس | 8 ''× 6'' |
|---|---|---|---|
| مادة | الكربون الصلب | معيار | أسم ب 31.3 |
| الاستخدام | اتصال | طرق التعزيز | وسادة التعزيز، وسرج التعزيز الفردي والتعزيز |
| إبراز | فولاذ الكربون الفرع الأنبوب RF Pad,90 درجة من منصة التعزيز SCH40,تجهيزات لحام بعقب مع ضمان |
||
منتوج وصف
صلب كربوني 90 درجة وسادة تقوية أو RePAD أو RF Pad وصلة أنبوب 6 بوصة SCH40
ما هي وسادة التقوية؟

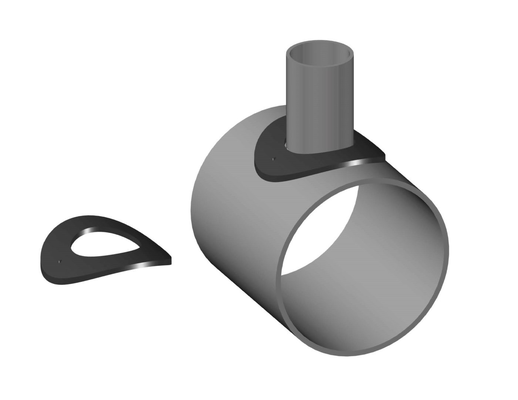

وسادة التقوية أو RePAD أو RF Pad (الشكل 1) هي وسادة على شكل دونات تحيط بفرع الوصلة لإضافة قوة إلى الوصلة. تشبه حلقة معدنية مستديرة تم ثنيها لتتوافق مع انحناء الأنبوب.
مع زيادة حجم الأنبوب، تزداد تكلفة تجهيزات وصلات الفروع. في بعض الأحيان، لا تتوفر هذه التجهيزات بسهولة كقطع قياسية. لذلك، فهي طريقة قياسية لتصنيع الوصلة عن طريق قطع ثقب في الأنبوب الرئيسي ولحام الفرع في الأنبوب. ولكن القسم الذي يتم فيه ثقب الأنبوب المستقيم يصبح قسمًا ضعيفًا بسبب وجود هذا الثقب. لذلك للتعامل مع الضغط وتقليل تركيز الإجهاد في تلك المنطقة، يتم زيادة السماكة محليًا في شكل وسادة تقوية أو RF Pad. ينشأ وضع مماثل لوصلات فوهات الأوعية المضغوطة. لزيادة قدرة تحمل الضغط والحمل لفوهات المعدات، يتم لحام وسادات RF. توفر وسادات التقوية هذه قوة وقدرة إضافية للأنبوب.
المادة
صلب كربوني، صلب مقاوم للصدأ، صلب سبائكي، صلب مقاوم للصدأ مزدوج، صلب سبائكي نيكل
صلب كربوني
ASTM A234 WPB, WPC;
صلب مقاوم للصدأ
304/SUS304/UNS S30400/1.4301
304L/UNS S30403/1.4306;
304H/UNS S30409/1.4948;
| 309S/UNS S30908/1.4833 | 309H/UNS S30909; |
| 310S/UNS S31008/1.4845; | 310H/UNS S31009; |
| 316/UNS S31600/1.4401; |
316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; صلب سبائكي ASTM A234 ,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; صلب مزدوج ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; |
| 2205/F60/S32205; |
ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; |
| 725LN/310MoLN/S31050/1.4466 |
253MA/S30815/1.4835; صلب سبائكي نيكل Alloy 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN; Alloy 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL; Alloy 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Alloy K-500/Monel K-500/NO5500/2.475; Alloy 600/Inconel 600/NO6600/NS333/2.4816; Alloy 601/Inconel 601/NO6001/2.4851; Alloy 625/Inconel 625/NO6625/NS336/2.4856; |
| Alloy 718/Inconel 718/NO7718/GH169/GH4169/2.4668; |
Alloy 800/Incoloy 800/NO8800/1.4876; Alloy 800H/Incoloy 800H/NO8810/1.4958; Alloy 800HT/Incoloy 800HT/NO8811/1.4959; Alloy 825/Incoloy 825/NO8825/2.4858/NS142; Alloy 925/Incoloy 925/NO9925; Hastelloy C/Alloy C/NO6003/2.4869/NS333; Alloy C-276/Hastelloy C-276/N10276/2.4819; Alloy C-4/Hastelloy C-4/NO6455/NS335/2.4610; Alloy C-22/Hastelloy C-22/NO6022/2.4602; Alloy C-2000/Hastelloy C-2000/NO6200/2.4675; Alloy B/Hastelloy B/NS321/N10001; Alloy B-2/Hastelloy B-2/N10665/NS322/2.4617; Alloy B-3/Hastelloy B-3/N10675/2.4600; Alloy X/Hastelloy X/NO6002/2.4665; Alloy G-30/Hastelloy G-30/NO6030/2.4603; Alloy X-750/Inconel X-750/NO7750/GH145/2.4669; Alloy 20/Carpenter 20Cb3/NO8020/NS312/2.4660; Alloy 31/NO8031/1.4562; Alloy 901/NO9901/1.4898; Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/Nickel Alloy 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/Alloy 218/UNS S21800 حزمة صناديق خشبية، منصات نقالة، أكياس نايلون أو حسب متطلبات العملاء الحد الأدنى للطلب 1 قطعة وقت التسليم 10-100 يوم حسب الكمية شروط الدفع T/T أو ويسترن يونيون أو LC |
| الشحن | FOB تيانجين/شنغهاي، CFR، CIF، إلخ |
| التطبيق | البترول/الطاقة/الكيمياء/البناء/الغاز/المعادن/بناء السفن إلخ |
| ملاحظات | مواد ورسومات أخرى متاحة. |
| مرحباً بكم في الاتصال بنا. | لماذا هناك حاجة لوسادة التقوية؟ |
| وسادات RePADs أو RF Pads هي صفائح تستخدم لتقوية المكونات و/أو الفوهات عن طريق زيادة السماكة محليًا للمكون في مناطق الإجهاد العالي. تُصنع هذه من نفس حجم ومادة أنبوب الرأس الذي تُلحم به. على الأنابيب أو الأوعية المضغوطة، يتم عمل ثقوب على شكل وصلة فوهة أو فرع، وبالتالي يصبح الأنبوب/الوعاء الأم ضعيفًا وتنشأ مناطق إجهاد عالية. لذلك، من الواضح تعويض هذا الضعف بوسادة تقوية لتقليل احتمالية الفشل، حيث أنها تقوي وصلة فرع الأنابيب أو فوهة وعاء الضغط. | استخدامات وسادة التقوية |
| 1. عادةً ما تُستخدم وسادات التقوية في وصلات الفروع الملحومة من الخارج والداخل إذا لزم الأمر حسب قائمة الخطوط أو إذا لزم الأمر حسب مخطط الفرع في مواصفات مواد الأنابيب. باستخدام وسادات التقوية، لا يلزم تقوية أنبوب الرأس بالكامل. يوفر البند 304.3.3 من ASME B 31.3 معادلات للتحقق مما إذا كانت أي وصلة فرع أنابيب ملحومة تتطلب تقوية. | 2. يتم تزويد دعامات الدعم بالتقوية عند تحديدها من قبل مهندسي إجهاد الأنابيب. عندما تكون أحمال الدعم للدعامات أكثر من قدرة تحمل الدعامة، يتم لحام وسادات التقوية عند وصلة الأنبوب الأم والدعامة لتعزيز قدرتها على حمل الأحمال. ومع ذلك، يرجى الأخذ في الاعتبار أن التقوية على الدعامات من الأكواع لا يُقترح كممارسة قياسية، لذلك يجب تجنبها إلى أقصى حد ممكن. يجب ذكر متطلبات التقوية بشكل خاص في الرسم المتساوي القياس لنقلها إلى فريق الإنشاء. |
| 3. عادةً ما يتم تقوية وصلات فوهات المعدات بحيث يمكن للفوهات حمل المزيد من الأحمال والعزوم من جانب الأنابيب. | 4. في بعض الأحيان، يتم توفير وسادات التقوية بين الدعامة الحذاء أو السرجية والأنبوب الأم عندما تكون سماكة الأنبوب الأم أقل من المطلوب. |

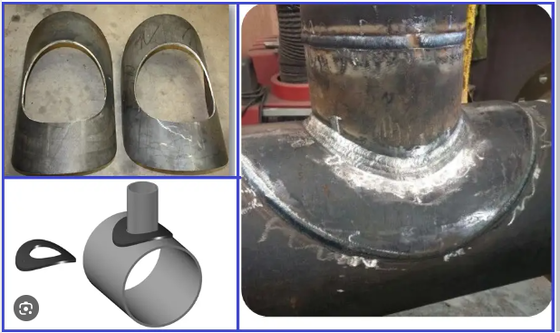

| الشكل 1: وسادات تقوية نموذجية | |
ميزات تصميم وسادة RF
عادةً ما تكون أقصى سماكة تُستخدم في شركات الهندسة كسماكة لوسادة التقوية هي 1.5 مرة سماكة الأنبوب الأم. الممارسة القياسية هي استخدام نفس سماكة الأنبوب الأم.
يجب أن تكون مادة التقوية متوافقة مع مادة الأنبوب الأم وفرع الأنبوب. عادةً ما تُستخدم نفس مادة أنبوب الرأس كوسادة RF.
يذكر البند 328.5.4.g من ASME B31.3 أن وسادات التقوية والسرجيات يجب أن تتناسب جيدًا مع الأجزاء التي تُثبت عليها.
يجب توفير فتحة تهوية على الجانب (وليس عند التقاطع) لأي وسادة أو سرجية للكشف عن التسرب في اللحام بين الفرع والجسم الرئيسي والسماح بالتهوية أثناء اللحام والمعالجة الحرارية. عادةً ما يتم توفير فتحتين تهوية يجب إغلاقهما بمعجون أو جل سيليكون لتقييد تدفق الماء داخل وسادة RF. تُعرف فتحات التهوية أيضًا باسم فتحات التصريف أو فتحات التنبيه. الحجم الطبيعي لفتحة التصريف هو 6 مم. إذا كانت وسادة التقوية مصنوعة من قطع أنابيب متعددة، فيجب توفير فتحة تهوية في كل قطعة مقطوعة.
قد تُصنع الوسادة أو السرجية من أكثر من قطعة إذا كانت الوصلات بين القطع تتمتع بقوة مكافئة لمعدن الوسادة أو السرجية الأم، وإذا كانت كل قطعة تحتوي على فتحة تهوية.
رمز وسادة التقوية في الرسومات
يوضح الشكل 2 رمز RF Pad العادي المستخدم في رسومات الأنابيب.
الشكل 2: رمز وسادة التقوية
وسادة التقوية هي حلقة مقطوعة من لوح فولاذي يحتوي على ثقب في المنتصف يساوي القطر الخارجي لوصلة الفرع. يتم سحبها على أنبوب الفرع قبل لحام أنبوب الفرع بالأنبوب الرئيسي. بمجرد لحام الفرع بالأنبوب الرئيسي، يتم سحب وسادة التقوية لأسفل الفرع لتغطية وصلة اللحام. ثم يتم لحام وسادة التقوية بكل من الفرع والأنبوب الرئيسي.
