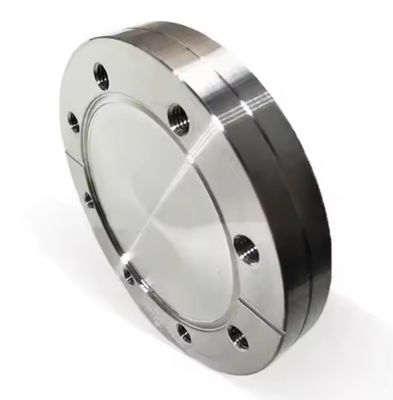

شظية عمياء ASME B 16.5/ASME B16.47 JISB2220 شظية مزدوجة من الفولاذ المقاوم للصدأ ASTM A182 F60/F51/A182 F53

اتصال الشفة (flange) هو وضع أنبوبين أو وصلات أو معدات، أولاً تثبيت كل منها على قرص شفة، بين قرصي الشفة، إضافة وسادة شفة، شدها بالمسامير معًا، لإكمال الاتصال. بعض وصلات الأنابيب والمعدات لها شفة، تنتمي أيضًا إلى اتصال الشفة. اتصال الشفة هو وضع اتصال مهم في بناء خطوط الأنابيب. اتصال الشفة سهل الاستخدام، يمكنه تحمل ضغط أكبر. تستخدم وصلات الشفة على نطاق واسع في الأنابيب الصناعية. في المنزل، قطر الأنبوب صغير، والضغط منخفض، لا يمكن رؤية اتصال الشفة. إذا كنت في غرفة غلايات أو موقع إنتاج، فإن الأنابيب والمعدات ذات الشفة موجودة في كل مكان.

تتوفر شفة ملحومة، شفة مقبس، شفة ملولبة، شفة فضفاضة، شفة منزلقة حسب الاتصال.

شفاه منزلقة الشفاه المنزلقة هي نوع شائع من شفة الأنابيب. هذه هي أنواع الشفاه التي تنزلق فوق نهاية الأنابيب ثم تلحم في مكانها. هذه الشفاه مثالية لتطبيقات الضغط المنخفض. يتم تركيبها ولحامها بسهولة في أنابيب مختلفة. يقلل اللحام من تكاليف تصنيع هذه الأنابيب. هذه متوفرة في مجموعة واسعة من الأحجام والتطبيقات. لماذا تُفضل الشفاه المنزلقة على الشفاه ذات الرقبة الملحومة؟ بالنسبة للعديد من المستخدمين، تستمر الشفاه المنزلقة في تفضيلها على الشفاه ذات الرقبة الملحومة للأسباب التالية: بسبب تكلفتها الأولية المنخفضة. الدقة المخفضة المطلوبة في قطع الأنبوب إلى الطول. سهولة أكبر في محاذاة التجميع. القوة المحسوبة للشفاه المنزلقة تحت الضغط الداخلي هي حوالي ثلثي قوة الشفاه ذات الرقبة الملحومة.

هذه الشفة المنزلقة الملحومة وفقًا لمعيار JIS. إنها نظام شفة صنعته اليابان. هذا النوع من الشفاه يشمل الكثير من المواصفات، مثل SOP، SPH، شفة عمياء، شفة لوحة، شفة رقبة ملحومة، إلخ.

تنزلق الشفاه المنزلقة الملحومة فوق الأنبوب وتُلحم (عادةً من الداخل والخارج) لتوفير القوة ومنع التسرب. الشفاه المنزلقة في الطرف المنخفض التكلفة، ولا تتطلب دقة عالية عند قطع الأنبوب إلى الطول. هذه الشفاه SO يمكن أن يكون لها أحيانًا رأس أو محور، ويمكن صنعها بفتحة لتناسب الأنبوب أو الأنبوب.

مادة الشفاه هي فولاذ كربوني. يمكن للشفة توصيل الأنابيب والصمامات والمضخات والمعدات الأخرى لتشكيل أنظمة أنابيب. إنها الآلات، البترول، الكيماويات، المياه، الكهرباء، قطاعات بناء السفن، أنظمة الأنابيب والأجهزة الأكثر استخدامًا في وصلات الأنابيب.

خذ قياسات:

• القطر الخارجي: القطر الخارجي
• القطر الداخلي: القطر الداخلي
• دائرة المسامير: دائرة المسامير
• قطر الفتحة: قطر الفتحة

بعض الميزات الهامة هي كما يلي:

• مقاس واحد يناسب جميع جداول الأنابيب.
• يمكن للمصنعين قطع الأنبوب إلى الطول بسهولة أكبر للشفاه المنزلقة.
• السمك الأصغر لهذه الشفة يسمح بمحاذاة أسهل لفتحات المسامير.
• لا تُفضل عمومًا لبيئات الضغط ودرجة الحرارة العالية.

• تكلفة تركيب منخفضة
• وقت أقل مطلوب لضمان دقة الأنبوب المقطوع
• إنها أسهل إلى حد ما في المحاذاة
• الشفاه المنزلقة لها محور منخفض لأن الأنبوب ينزلق داخل الشفة قبل اللحام
• تُلحم الشفة من الداخل والخارج لتوفير قوة كافية
• إنها تمنع التسرب
