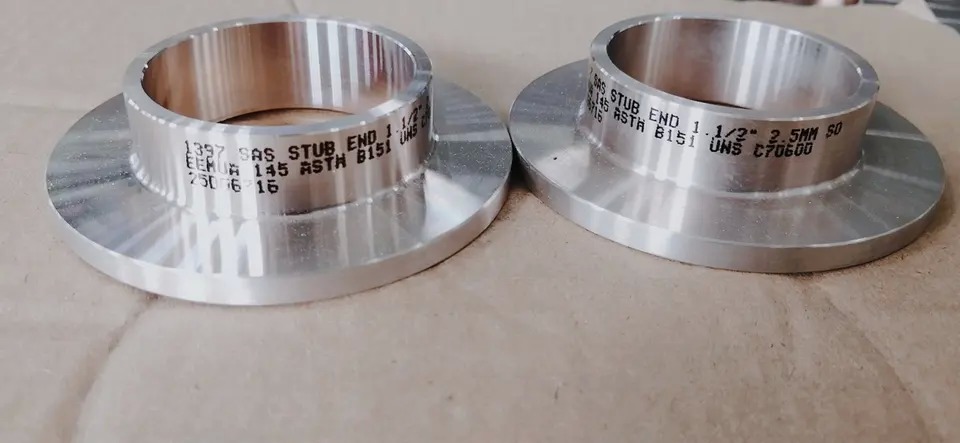

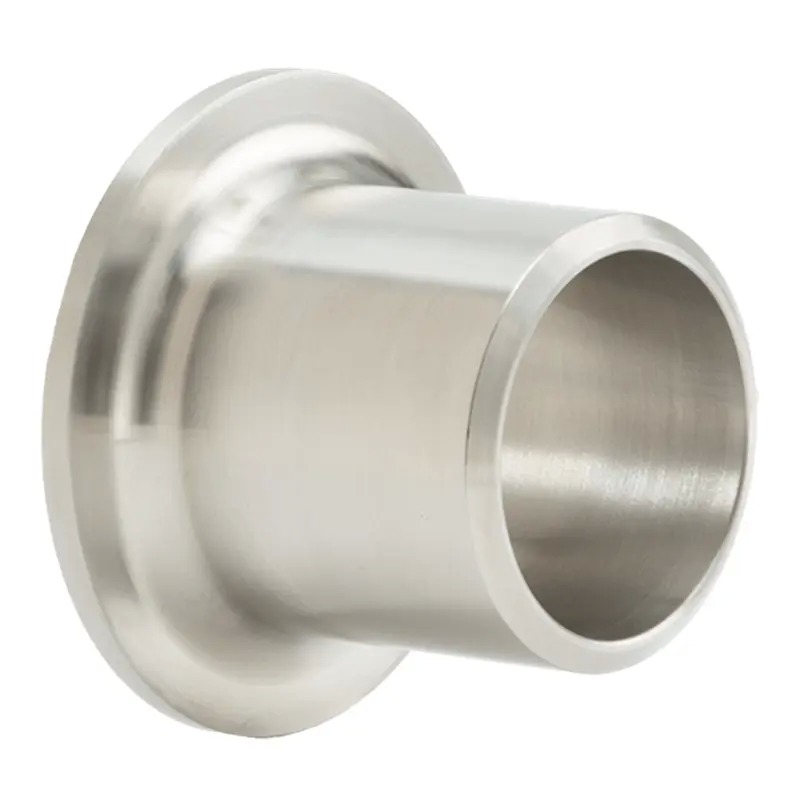

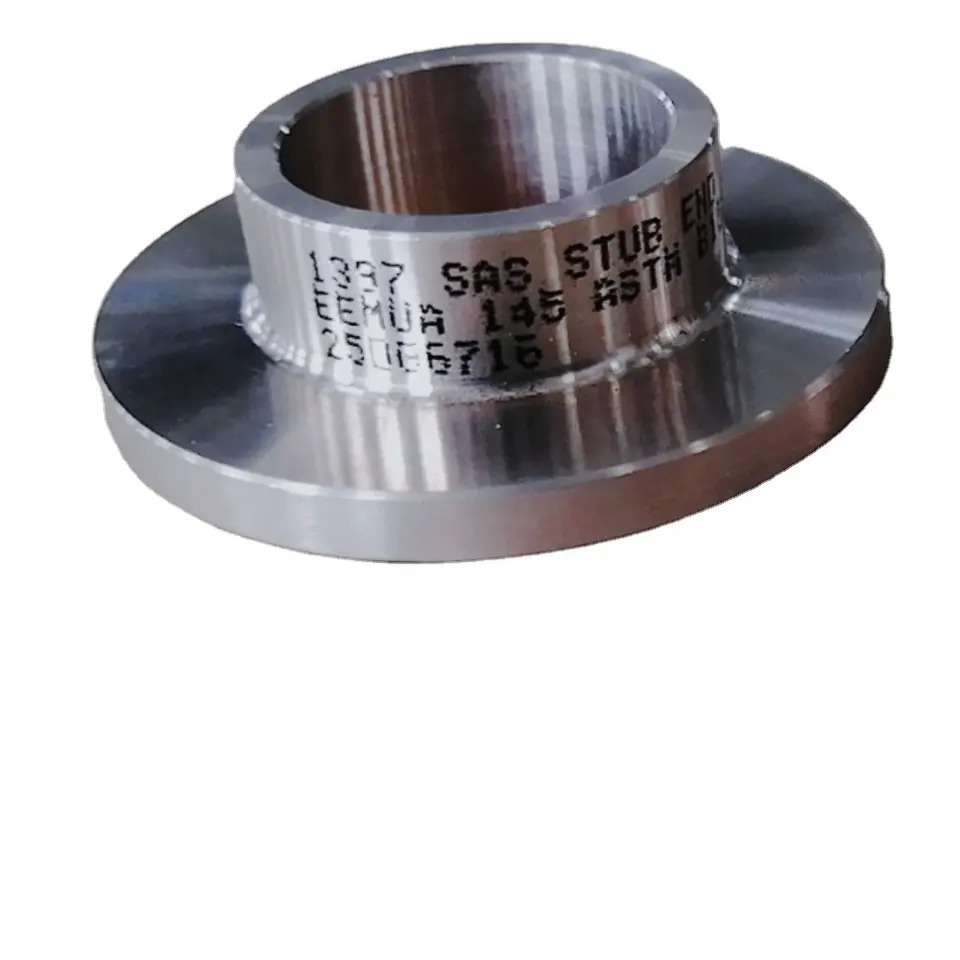

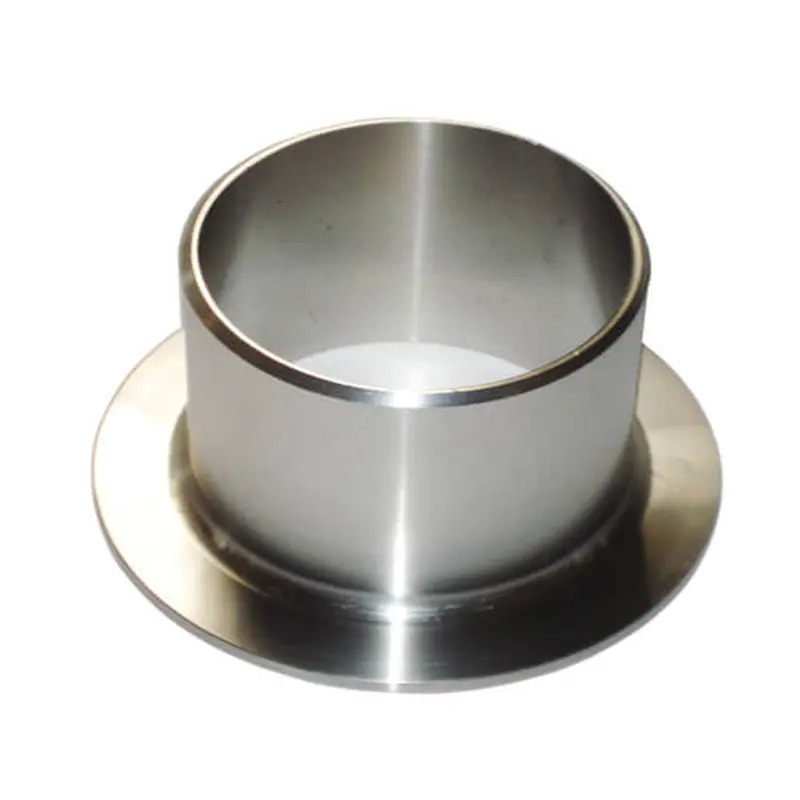

ASTM A403 316L كعب من الفولاذ المقاوم للصدأ ينتهي ASME B16.9 مفصل اللفة
تفاصيل المنتج
| اسم المنتج | ASTM A403 316L كعب من الفولاذ المقاوم للصدأ ينتهي ASME B16.9 مفصل اللفة | التقنيات | صب |
|---|---|---|---|
| طريقة المعالجة | المدرفلة على البارد والمُلَدَّنة | يكتب | نهاية الكعب |
| أنواع | سلس | سماكة | Sch 5s ، Sch 10s ، Sch 40s ، Sch 80s |
| ينهي | مخلل ، مصقول | عملية التصنيع | دفع ، اضغط ، صياغة ، يلقي ، إلخ. |
| نوع النهاية | نمط قصير، نمط طويل | سمك الجدار | SCH5S ~ xxs |
| ضغط | 3000 رطل ، 6000 رطل ، 9000 رطل | المعالجة السطحية | التخليل، التلميع، النفخ الرملي |
| مادة | الفولاذ المقاوم للصدأ (عادة SS304، SS316) | نوع النهاية | نهاية اللحام بعقب |
| بريد إلكتروني | andyhuang@cnjdgy.com | تصنيف الضغط | 3000/6000/9000 رطل لكل بوصة مربعة |
| إبراز | أسطوانات الصلب المقاوم للصدأ ASTM A403,316L نهاية مفصل الحلق,تركيبات الفولاذ المقاوم للصدأ ASME B16.9 |
||
منتوج وصف
ASTM A403 316L أطراف الفولاذ المقاوم للصدأ ASME B16.9 مفصل اللب
1.وصف المنتج
نهاية الأنبوب من الفولاذ المقاوم للصدأ ، والمعروفة أيضًا في الهندسة باسم "Lap Joint Stub Ends" أو "Von Roll-type flanged pipe ends" ، هي أساسًا عناصر اتصال الأنابيب المنفصلة عن التوتر.فهي تفصل بين "وظيفة الختم الحافظة على الضغط" و "وظيفة إغلاق البراغي": نهاية القضيب تتحمل ضغط الوسائط والتآكل والتآكل ، في حين أن حلقة اللف المفاصل اللاصقة توفر حصراً حمولات تثبيت المسمار. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsيتم تصنيع المنتجات وفقًا لثلاثة أنظمة معيار عالمية رئيسية: الأمريكية (ASME B16.9 / MSS SP-43) ، الألمانية (DIN EN 1092-1 / DIN 2673) ، واليابانية (JIS B2311 / B2220) ،تمكين الاندماج السلس في مشاريع الهندسة التجارية والمحلية المختلفة. النقاط
2.تطبيقات المنتج
تم تصميم هذا المنتج خصيصًا للأحوال الخدمية المتطرفة الأربعة النموذجية التالية والسيناريوهات الخاصة:
-
خطوط الأنابيب الصخرية والمنخفضة جداً درجة الحرارة (-196 درجة مئوية لLN2/LNG): تستخدم في محطات استقبال الغاز الطبيعي المسال وخطوط نقل النيتروجين السائل لوحدة فصل الهواء. تحتفظ أطراف القضبان من الفولاذ المقاوم للصدأ الأوستنيتية بقوة تأثير ممتازة في درجات الحرارة المنخفضة.عندما تكون مقترنة مع شظايا المفاصل الحاضنةفهي تعوض بشكل فعال عن الانكماش المحوري الهائل الناجم عن الانكماش البارد، مما يمنع الكسر الهش.
-
خطوط النفط الثقيل عالية درجة الحرارة والخطوط التي تتبع البخار (≥ 400 درجة مئوية): تستخدم في وحدات تقطير الغلاف الجوي / الفراغ في المصافي وخطوط غاز هيدروكربونية عالية درجة الحرارة للتكسير الحراري.أطراف النمط الطويل القصبة وضع الحائط الظهر بعيدا عن منطقة ضغط الحلقة عالية درجة الحرارة، منع فشل صفحة الختم الرفيعة بسبب الزحف عالية درجة الحرارة.
-
خطوط أنابيب الدلو عالية التآكل والحامل الصلب: تستخدم في مجال التعدين والمعادن نقل السماد وتجريد الكبريت الحجر الجيري السماد خطوط التداول.القضاء على ترسب السماد وتآكل الدوران المحليبعد الارتداء، فقط نهاية القضبان تحتاج إلى استبدال، وليس الهوائية الكبيرة الثمينة.
-
أنظمة الفراغ العالي للغاية (≤10−5 Pa): تستخدم في خطوط إخلاء غرف الفراغ في صناعة أشباه الموصلات والطاقة الشمسية.وجه الختم الحلق هو انتهاء فائق ومزاوجة مع غشاشات النحاس الخالية من الأكسجين أو حلقات C المعدنية لتحقيق معدلات انخفاض الغازات المنخفضة للغاية ومعدلات التسرب تحت فراغ فائق الارتفاع.
3.ميزات المنتج
| نقطة الهندسة | هذا الحل المنتج |
| مشاكل مختلفة في لحام المعادن | يزيل الحاجة إلى لحام أنابيب SS مباشرة إلى شرائح CS ببساطة شراء كل من المواد بشكل منفصل وربطها ميكانيكيا عن طريق المسامير،تجنب تماماً مخاطر التآكل الغالفاني والإحراق في طبقات لحام معدنية مختلفة. |
| لا يمكن أن تكون الأطراف ذات الحفرة الكبيرة مقلوبة ساخنة في الموقع | تدور شراع مفصل الحلق بشكل مستقل عن الأنابيب. لا يتطلب التثبيت تسخين أو رفع / تدوير شامل للأنابيب ذات الحفرة الكبيرة.ببساطة تدوير حلقة الجهاز لتحديد المسامير عبر المركز، مما يقلل بشكل كبير من ساعات الإنسان في التثبيت. |
| تعويض حراري محوري غير كاف | يسمح الفراغ المناسب المحجوز (عادة 1 ~ 2mm) للأنبوب بالنزول بحرية في الاتجاه المحوري ، والعمل كمساعدة مبسطةمفصل التوسع المحوري، مما يقلل من الاعتماد على حلقات التوسع أو مكافئات النفخات المعدنية. |
| حمولة المعدات المفرطة | نظرًا لأنه لا يتم نقل لحظات الانحناء (لا يتم لحام فلنج مفصل الحلق) ، فإن لحظات الانحناء الضخمة من الوزن الميت للأنابيب أو التوسع الحراري لا يتم نقلها مباشرة إلى فوهات المعدات ،الحماية الفعالة لمضخات المضخات والضاغطات من كسور الحمل الزائد. |
| انخفاض كفاءة تجارة المخزون | القياسية على حلقة واحدة الحجم (على سبيل المثال، PN16 / الفئة 150) وتخزين فقط أطراف القص في مواد مختلفة (304 / 316L / مزدوج).هذا يحقق استراتيجية إطلاق مرنة "حلقة واحدة تناسب مواد متعددة". |
4مواصفات المنتج الرئيسية
| مقياس المعلمات | المعيار الأمريكي (ASME) | الألمانية/الأوروبية (DIN/EN) | اليابانية (JIS) | توصياتنا لاختيار المصنع |
| معيار الأبعاد | ASME B16.9 / B16.28 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | إعطاء الأولوية لمشروعات ASME للصادرات الأمريكية؛ DIN للمشاريع الأوروبية |
| معدل التسامح (أ) | ±1.6mm (NPS 1⁄2 ~ 48) | ±2.0mm (DN15~1200) | ±2.0mm (15A ~ 600A) | عندما تخلط، إعطاء الأولوية مطابقة من خلالDN/PNالتسمية |
| نظام سمك الجدار | ش 5S / 10S / 40S / 80S | السلسلة 1 / السلسلة 2 (على أساس PN) | مرض جنسي / XS / XXS | احصل على سمك الحائط من خلال رسم Sch أو mm ؛ لا تخلط الأنظمة |
| معدل الضغط والحرارة | محدودة بالشريط التزاوجي ، الفئة 150 ~ 2500 | محدودة بواسطة شاشة التزاوج، PN 6 ~ PN 400 | محدودة بالشريط التزاوجي، 10K ~ 40K | بالنسبة لدرجة الحرارة العالية (> 350 درجة مئوية) ، الرجوع إلى الملحق ASME B16.5 |
| نصف قطر شرائح الجذر (حرج) | R ≥ 3.0mm (انتقال سلس) | R ≥ 3.0mm (مثل ASME) | R ≥ 2.5mm (أكثر حدة قليلاً) | R صغير جداًيسبب تركيز الإجهاد؛ تأكيد الأدوات قبل الطلب |
| تصريح تعريف شاشة التزاوج | حوالي 1.6 ملم أكبر من OD | حوالي 2.0 ملم أكبر من OD | حوالي 1.5 ملم أكبر من OD | التطهير غير الكافي يسبب نوبة ارتفاع درجة الحرارة؛ المفرط يسبب الغرابة |
| مستوى NDE (الامتحان غير المدمر) | PT/MT اختياري؛ RT عند الطلب | PT/MT إلزامية (DIN EN 10204 3.1 cert) | PT إلزامية | في الحالات الحرجة، أضفالتحقق من سمك 100٪ UTللتحقق من ترقق الجانب |
| درجة حرارة اختبار تأثير المواد | -29 درجة مئوية (غير إلزامي ولكن موصى به) | -20 درجة مئوية / -40 درجة مئوية (EN 13445 إلزامية) | -10°C / -20°C | مشروعات الغاز الطبيعي المسال يجب أن تتطلب تقارير اختبار تأثير درجة حرارة منخفضة -196 درجة مئوية |
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة ؟
2كم هو وقت التسليم الخاص بك؟ بشكل عام هو 5-10 أيام إذا كانت البضائع في المخزون. أو هو 15-20 يوما إذا كانت البضائع ليست في المخزون، فإنه وفقا للكمية.
3هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج إلى دفع تكلفة الشحن.
4ما هي شروط الدفع الخاصة بك؟ الدفع <= 1000USD، 100٪ مقدما. الدفع> = 1000USD، 50٪ T / T مقدما، التوازن قبل الشحن.
