الفولاذ المقاوم للصدأ نمط طويل كعب ينتهي بعقب اللحام ASME B16.9 التجهيزات

وصلات نهاية الأنبوب من الفولاذ المقاوم للصدأ بنمط طويل ولحام مؤخرة وفقًا لمعيار ASME B16.9

1. وصف المنتج

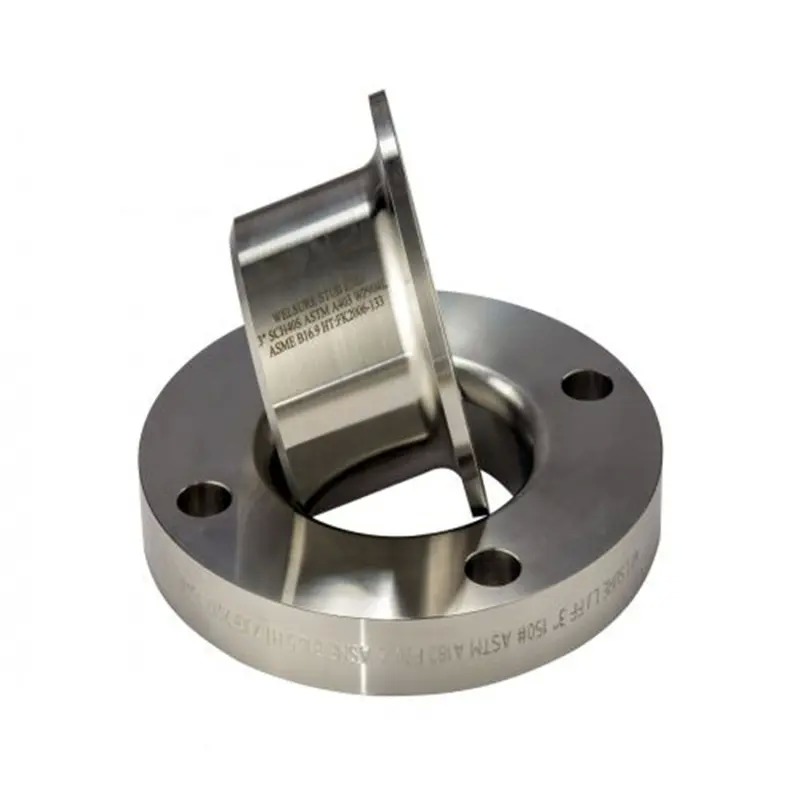

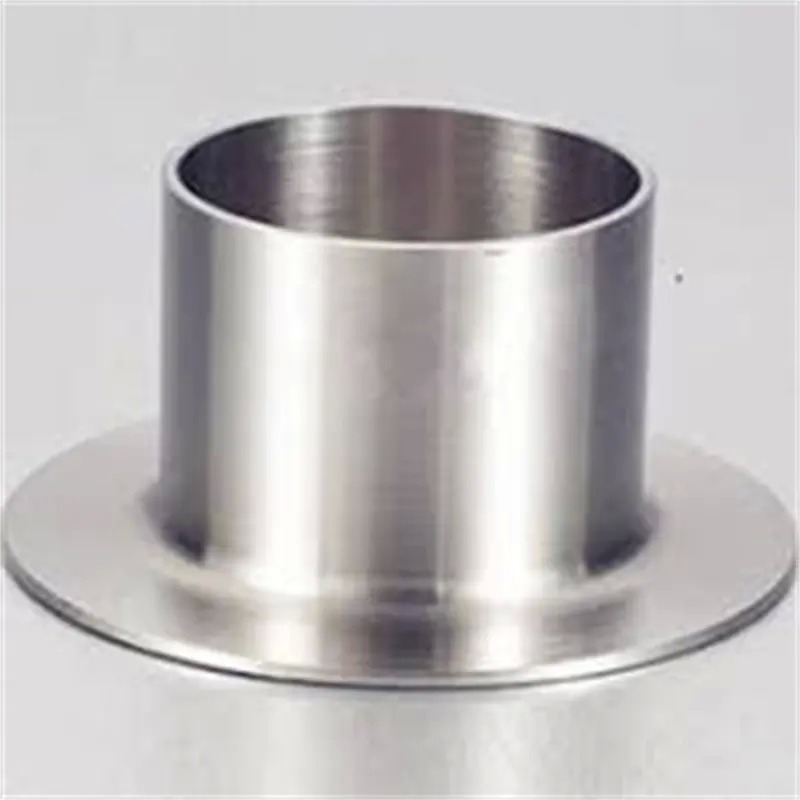

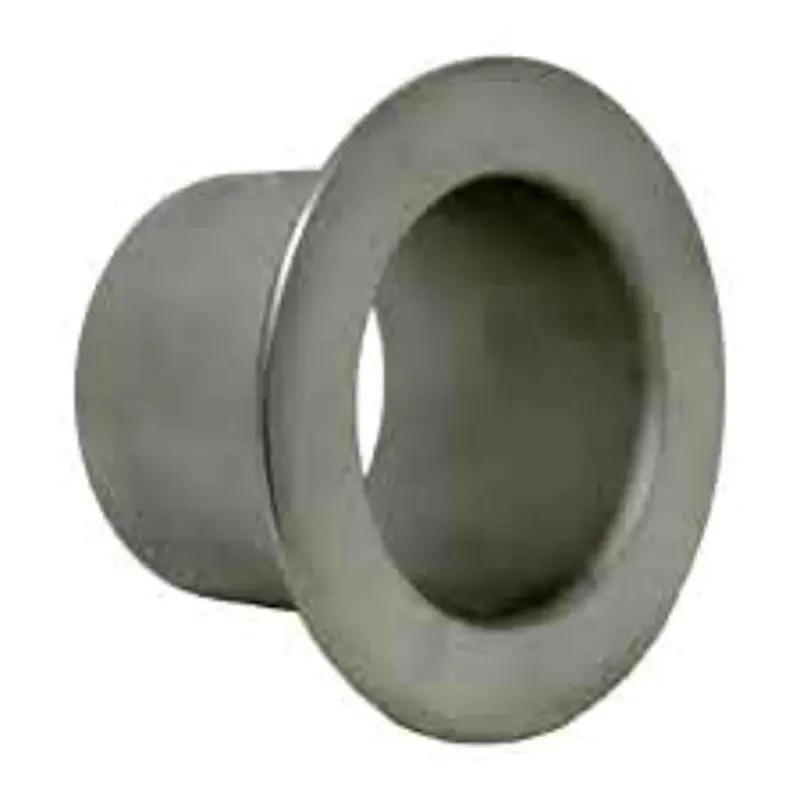

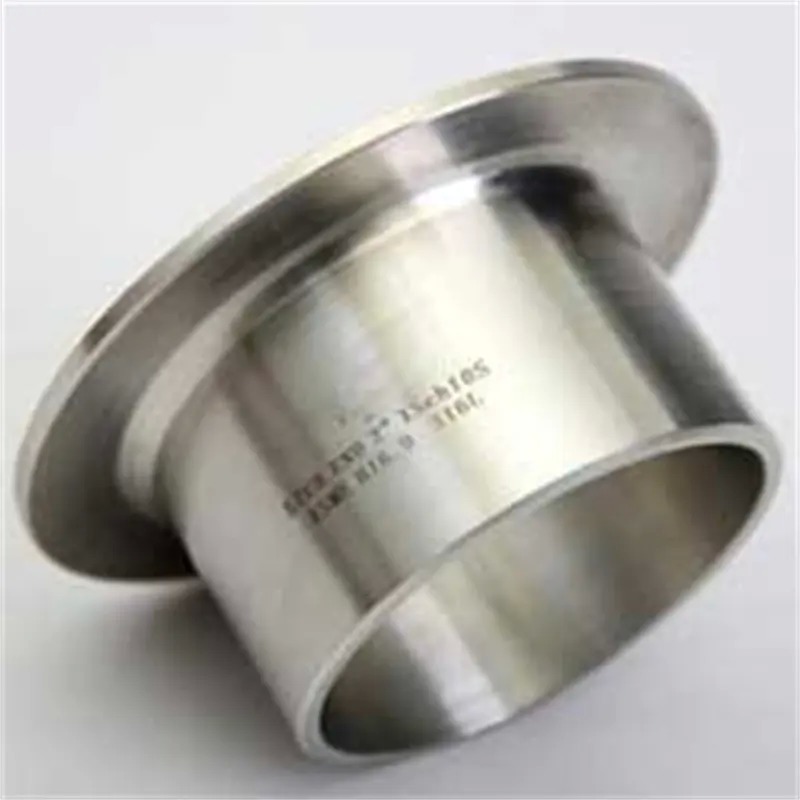

وصلات نهاية الأنبوب من الفولاذ المقاوم للصدأ هي مكونات لإنهاء الأنابيب مصممة خصيصًا للتجميع السريع في الموقع والصيانة المستقبلية المريحة. تتكون من جسم أنبوب قصير مع نهاية ملتوية، وتشكل زوجًا من وصلات الشفاه "القابلة للفصل والدوران والاستبدال" عند مطابقتها مع وصلات الشفاه المفصلية. يغادر المنتج المصنع مع تشكيل اللفة بالفعل، ومعالجته بالحرارة، ووجه الختم مصقول بدقة. في الموقع، يلزم لحام مؤخرة واحد فقط لدمجه مع نظام الأنابيب. مقارنة بوصلات الشفاه ذات الرقبة الملحومة التقليدية، فإنه يقلل بشكل كبير من صعوبة القطع الدقيق، والتسنين، ولحام المحاذاة على ارتفاعات عالية للأنابيب ذات القطر الكبير في الموقع، مما يجعله مناسبًا بشكل خاص للمشاريع ذات الجداول الزمنية الضيقة، أو مساحات التركيب المحدودة، أو التطبيقات التي تتطلب عمليات صيانة مستقبلية متكررة.

2.تطبيقات المنتج

هذا المنتج مناسب بشكل خاص لسيناريوهات الهندسة النموذجية الأربعة التالية:

1. عمليات الارتفاعات العالية والمساحات الضيقة: في المستويات العليا من رفوف الأنابيب أو ميزانين المعدات حيث يصعب الرفع، يجب فقط تمرير حلقة الشفاه خفيفة الوزن فوق نهاية الأنبوب وتثبيتها بالمسامير. لا يلزم رفع الشفاه المتكاملة الثقيلة، مما يقلل بشكل كبير من مخاطر السلامة المرتبطة بالعمل على ارتفاع.

2. الفتح/التنظيف المتكرر للمصافي والمبادلات الحرارية: في مصافي المواد الكيميائية قبل المضخات واتصالات قنوات المبادلات الحرارية، يتيح هذا المنتج التفكيك السريع، ويلبي الاحتياجات التشغيلية للإزالة المنتظمة للرواسب المتفحمة أو استبدال عناصر الترشيح.

3. أقسام انتقالية مرنة عند نهايات رفوف الأنابيب وفوهات المعدات: تستخدم لتوصيل خطوط مدخل/مخرج الضواغط والتوربينات الكبيرة. تمتص الخلوص الطفيف لوصلة الشفاه المفصلية الإزاحة الاهتزازية الطفيفة أثناء تشغيل المعدات، مما يمنع تلف الواجهة الناتج عن الوصلات الصلبة.

4. التجميع السريع للأنابيب المؤقتة وخطوط التشغيل: أثناء مراحل تشغيل المشروع، يمكن تجميع الخطوط المؤقتة التي يتم تغييرها بشكل متكرر وتفكيكها بسرعة باستخدام وصلات نهاية الأنبوب ووصلات الشفاه المفصلية. يمكن إعادة استخدام التركيبات عبر مواقع متعددة، مما يقلل من النفقات الرأسمالية لمرة واحدة.

​3. مزايا المنتج

4.وظائف المنتج

1. تحمل التجميع في الموقع ووظيفة الضبط الدقيق: يحتوي قسم الأنبوب المستقيم لنهاية الأنبوب على سماحية طول معينة. يسمح التجميع في الموقع بالتشذيب الطفيف لامتصاص أخطاء الطول المتراكمة من التصنيع المسبق للأنابيب، مما يضمن محاذاة خالية من الإجهاد بين وجه الشفاه وفوهة المعدات.

2. نقل قوة التثبيت الموحدة ووظيفة التوسيد: يوزع سطح الانتقال المنحني في الجزء الخلفي من اللفة بشكل متساوٍ الشد المسبق للمسامير عبر محيط الختم بالكامل، مما يمنع الضغط الزائد المحلي وانهيار الحشية. في الوقت نفسه، توفر الخلوص المناسب بين الكتف الخلفي وفتحة الشفاه توسيدًا دقيقًا، مما يقلل من التأثير المباشر للأحمال الصدمية على اللحام.

3. وظيفة نافذة الفحص عبر الإنترنت لنظام الأنابيب: بعد فصل وصلة الشفاه المفصلية، يمكن كشف الجزء الداخلي لنهاية الأنبوب وجدار الأنبوب مباشرة للفحص. يعمل هذا كـ"منفذ فحص مؤقت", مما يسمح بفحص داخلي للتآكل أو الترسبات باستخدام منظار داخلي.

4. وظيفة العزل السريع للأنابيب وإدخال لوحة العزل: عند الحاجة إلى عزل مؤقت لقسم الأنبوب، يمكن إدخال لوحة مجداف مباشرة بين وجه لفة نهاية الأنبوب ووصلة الشفاه المفصلية، مما يحقق عزلًا سريعًا للعملية دون الحاجة إلى قطع إضافي للأنابيب.

أسئلة متكررة

1. هل أنت شركة تجارية أم مصنع؟ نحن مصنع، يمكنك رؤية الشهادة.

2. ما هي مدة التسليم الخاصة بك؟ بشكل عام، يكون من 5 إلى 10 أيام إذا كانت البضائع متوفرة في المخزون. أو يكون من 15 إلى 20 يومًا إذا لم تكن البضائع متوفرة في المخزون، وذلك حسب الكمية.

3. هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.

4. ما هي شروط الدفع الخاصة بك؟ الدفع=1000 دولار أمريكي، 50% T/T مقدمًا، والرصيد قبل الشحن.
