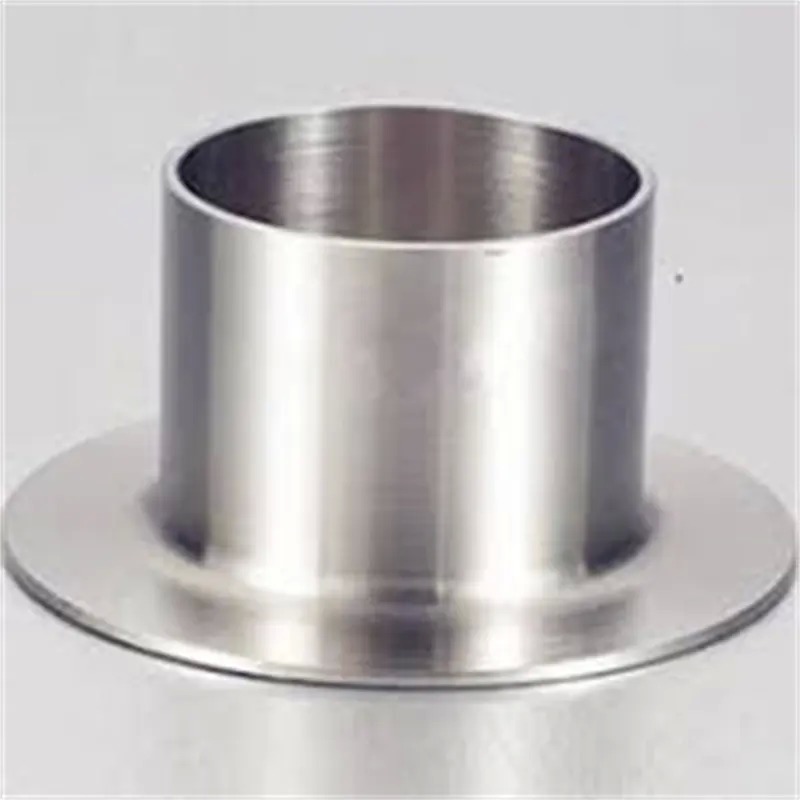

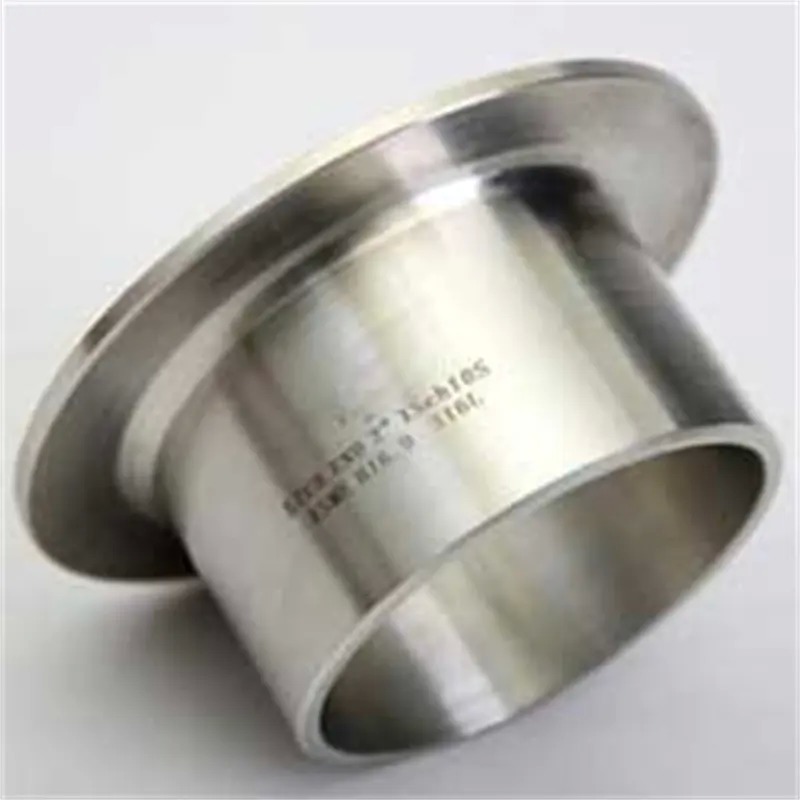

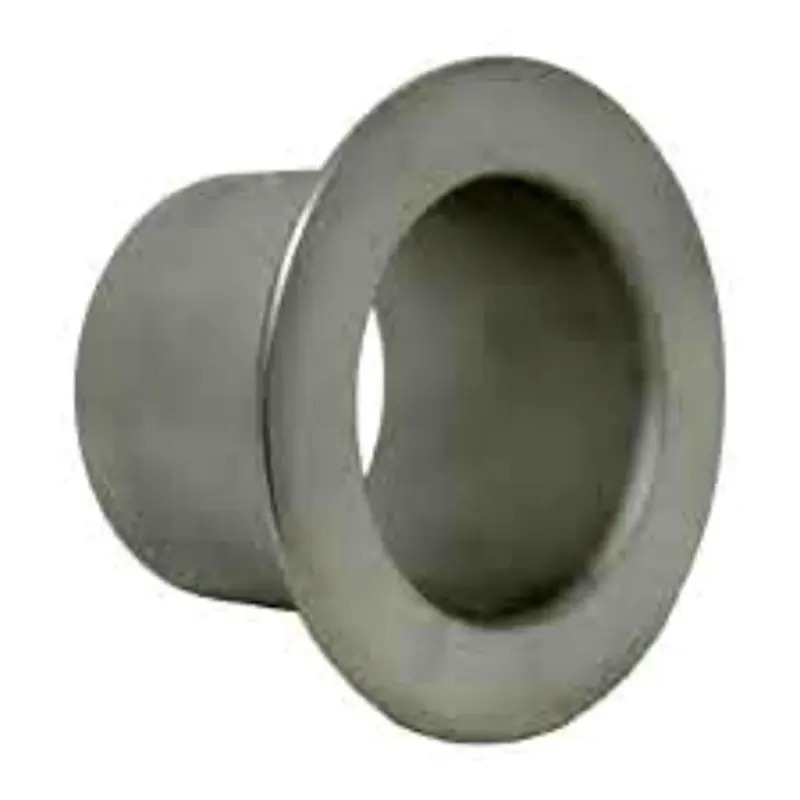

MSS SP-43 كعب من الفولاذ المقاوم للصدأ ينتهي بنمط قصير مفصل حضن 316L
تفاصيل المنتج
| اسم المنتج | MSS SP-43 كعب من الفولاذ المقاوم للصدأ ينتهي بنمط قصير مفصل حضن 316L | معيار | أسم B16.9 / إم إس إس SP-43 |
|---|---|---|---|
| مادة Grrade | UNSS31803 | بريد إلكتروني | andyhuang@cnjdgy.com |
| مقاومة التآكل | ممتاز | ينتهي | مشطوف ، عادي |
| سطح | محلول التخليل | مادة | الفولاذ المقاوم للصدأ (عادة SS304، SS316، SS316L) |
| التقنيات | البرد شكلت | نموذج خدر | 1/2 |
| فئة الضغط | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # | نوع النهاية | نهاية اللحام بعقب |
| التعبئة | حالة خشبية | المعايير | الـ ASME B16.9، MSS SP-43 |
| أنواع | سلس | استمارة | نصف قطر طويل ، نصف قطر قصير ، متناقص |
| إبراز | MSS SP-43 أطراف الفولاذ المقاوم للصدأ,316L نهاية مفصل الحلق,نهاية قصيرة من النمط المقاوم للصدأ |
||
منتوج وصف
وصلات نهاية الأنبوب من الفولاذ المقاوم للصدأ MSS SP-43 نمط قصير وصلات متراكبة 316L
1. وصف المنتج
وصلات نهاية الأنبوب من الفولاذ المقاوم للصدأ (المعروفة أيضًا باسم وصلات نهاية الأنبوب المتراكبة) هي وصلات أنابيب تحول نهايات الأنابيب إلى أسطح توصيل ذات شفة. تتكون من قسم أنبوب مستقيم وحافة متراكبة في أحد طرفيها. تعمل حافة التراكب كسطح إحكام، بينما يتحمل الكتف الخلفي حمل التثبيت من شفة الوصلة المتراكبة. لا يشمل المنتج شفة ويجب اقترانه بشفات الوصلات المتراكبة. تشمل المواد 304/304L، 316/316L، الفولاذ المقاوم للصدأ المزدوج، وسبائك النيكل. بناءً على المحيط الخلفي، يتم تصنيفها على أنها النوع أ (انتقال عنق مستقيم)، النوع ب (انتقال منحني)، والنوع ج (مُشكَّل مُكثَّف)، وهي مناسبة لفئات ضغط مختلفة ومتطلبات سمك الجدار. توفر حلاً اقتصاديًا ومرنًا للتوصيل لأنظمة الأنابيب.
2.تطبيقات المنتج
-

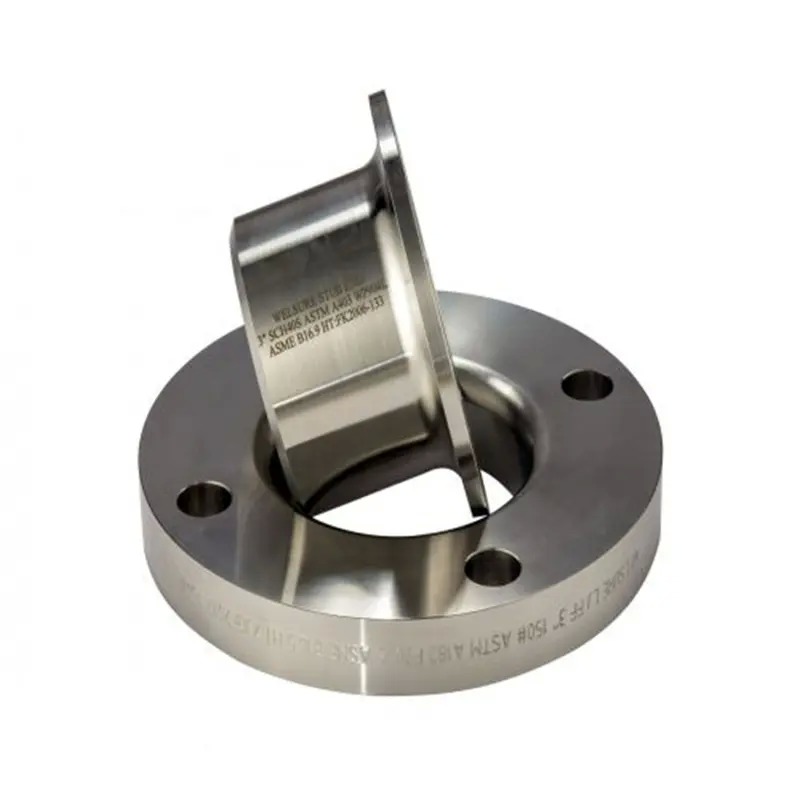

تستخدم مع شفات الوصلات المتراكبةلتشكيل تجميعات توصيل ذات شفة كاملة لأنظمة أنابيب فولاذية مختلفة.
-
خطوط نقل الوسائط المسببة للتآكل: تتلامس وصلة نهاية الأنبوب مع الوسائط باستخدام الفولاذ المقاوم للصدأ، بينما يمكن أن تكون حلقة الشفة من الفولاذ الكربوني، مما يتيح اختيار المواد المنفصل.
-
أنظمة الأنابيب ذات القطر الكبير: تحل حلقة الشفة الدوارة بشكل مستقل صعوبات المحاذاة حيث يكون تدوير الأنابيب ذات القطر الكبير غير عملي.
-
مقاطع الأنابيب التي تتطلب صيانة دورية: مثل خطوط شفط المضخات، وقنوات المبادلات الحرارية، وفوهات تفريغ المفاعلات التي تتطلب تنظيفًا متكررًا.
-
الخطوط المعرضة للاهتزاز أو الإزاحة الحرارية: تخفف خلوص التركيب من الاهتزاز وتمتص التمدد الحراري المحوري الطفيف.
-
القطاعات الرئيسية النهائية: تكرير البترول، الهندسة البحرية، معالجة الغاز الطبيعي، معالجة الأغذية، أشباه الموصلات، ووحدات فصل الهواء.
3. مزايا المنتج
| بعد المقارنة | وصلة نهاية أنبوب من الفولاذ المقاوم للصدأ + شفة وصلة متراكبة | شفة عنق ملحومة تقليدية (متكاملة) |
| تكلفة المواد | فقط وصلة نهاية الأنبوب تستخدم الفولاذ المقاوم للصدأ؛ يمكن أن تكون حلقة الشفة من الفولاذ الكربوني، مما يوفر وفورات كبيرة | الشفة بأكملها من الفولاذ المقاوم للصدأ؛ مكلفة للغاية في الأقطار الكبيرة |
| سهولة التركيب | تدور حلقة الشفة بحرية؛ محاذاة المسامير سهلة؛ يمكن لعامل واحد القيام بذلك | يتطلب تدوير الشفة أو الأنبوب بأكمله؛ تركيب صعب |
| الصيانة/التفكيك | فك المسامير للفصل؛ لا يتطلب أعمالًا ساخنة | يتطلب قطع الشفة الملحومة؛ صعب وغير قابل لإعادة الاستخدام |
| عدد اللحامات | مطلوب لحام واحد فقط | يتطلب لحامين فيليه (عنق الشفة إلى الأنبوب) |
| توزيع الإجهاد | اللحام بعيد عن وجه الإحكام؛ لا تتداخل الإجهادات الحرارية | اللحام مجاور لعنق الشفة؛ خطر تركيز إجهاد أعلى |
| أحمال الفوهة | لا يتم نقل عزم الانحناء؛ يحمي فوهات المعدات | اتصال صلب؛ ينتقل عزم انحناء الأنبوب مباشرة إلى المعدات |
| شيوع قطع الغيار | حلقات الشفة قابلة للتبديل عبر المواد؛ أنواع أقل من قطع الغيار | كل مادة وحجم مخصص؛ مخزون معقد لقطع الغيار |
4. المواصفات الفنية الرئيسية
| المعلمة | تفاصيل المواصفات |
| المعايير المطبقة | ASME B16.9 / B16.28، MSS SP-43، DIN 2616 / EN 12560، JIS B2311، GB/T 12459 |
| المواد الشائعة | 304/304L، 316/316L، 321، 347، فولاذ مزدوج S31803/S32205، 904L، سبيكة 625، إلخ. |
| تغطية الحجم | بدون لحام: DN15 ~ DN600؛ ملحوم: DN15 ~ DN1800 |
| جداول سمك الجدار | Sch 5S، Sch 10S، Sch 20S، Sch 40S، Sch 80S، Sch 160، STD، XS، XXS |
| مطابقة فئة الضغط | الفئة 150 ~ الفئة 2500 (اعتمادًا على تصنيف الشفة المقابلة) |
| اختيار نوع التراكب | نمط طويل (عنق مستقيم أطول، لـ Sch 40S وما فوق)؛ نمط قصير (مدمج، للجدران الرقيقة Sch 5S/10S) |
| نوع هيكل التراكب | النوع أ (مع انتقال عنق مستقيم)، النوع ب (انتقال منحني، لا يوجد عنق مستقيم)، النوع ج (مُشكَّل مُكثَّف متكامل) |
| إنهاء وجه الإحكام | تسننات متحدة المركز أو حلزونية، Ra ≤ 6.3 ميكرومتر؛ درجة دقة Ra ≤ 3.2 ميكرومتر |
| شكل الشطف | نهاية لحام مؤخرة حسب ASME B16.25، شطف على شكل V أو U، زاوية 30 درجة ~ 37.5 درجة |
| الشفة المقابلة الموصى بها | شفة وصلة متراكبة، متوفرة من الفولاذ الكربوني، الفولاذ الكربوني المجلفن، أو الفولاذ المقاوم للصدأ المطابق لوصلة نهاية الأنبوب |
| عمليات التفتيش في المصنع | فحص الأبعاد الكامل، فحص بصري؛ اختبار اختراق الصبغة PT/MT؛ أخذ عينات RT (نوع ملحوم)؛ اختبار التآكل بين الحبيبات (حسب الحاجة) |
