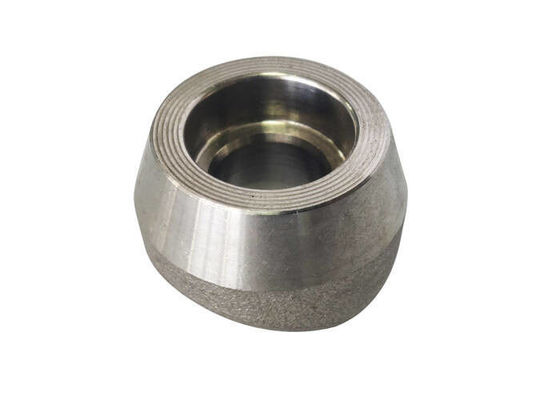

أدوات الأنبوب المسامرة CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11
تفاصيل المنتج
| طلب | النفط والغاز والبتروكيماويات ومحطات الطاقة ومعالجة المياه | نوع الموضوع | NPT |
|---|---|---|---|
| تصميم | ASME B16.11.0 | سماكة | 0.5-100mm |
| أنواع الأشكال | المرفقين، المحملات، وصلات، المخفضات، قبعات | مميزة | مزورة بقوة التأثير |
| ضغط | 150 رطل إلى 2500 رطل | ميزة | متانة عالية |
| تسليم العينة | 5-7 أيام | ميناء | شنغهاي ، نينغبو ، تيانجين ، تشينغداو ، إلخ. |
| اسم المنتجات | TOBO 3000 رطل الصلب الكربوني A105 Weldolet | وسيط appling | الماء والنفط والغاز |
| نوع التغليف | حالة خشبية | فصل | 1500#، 2500#، 3000#، 6000#، 9000# |
| إبراز | أدوات أنابيب مزورة,أجهزة التوصيل ASTM B466 UNS C71500,1 بوصة 3000LB ASME B1611 |
||
منتوج وصف
أدوات الأنبوب المسامرة CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11
1وصف المنتج
هذا المنتج هو سوكوليت CuNi مزورة المصنوعة منالقاعدة الدولية C71500(70/30 سبيكة النحاس والنيكل / CuNi 70/30)الصينيةوالـ ASME B16.11المعاييرالمقبس هو عبارة عن جهاز اتصال متخصص يستخدم لتوصيل أنبوب فرع أصغر إلى أنبوب رئيسي أكبر.يتم تشكيل عدادات عائلة Olet لتتناسب مع انحناء أنبوب التشغيل ويحتوي على تعزيز داخلي، مما يجعلها أقوى وأكثر ملاءمة لتطبيقات الضغط العالي. يو ان اس سي 71500 يوفر قوة أعلى مقارنة بسي 70600 بسبب محتوى النيكل 30٪يحتوي هذا التركيب من فئة 3000 # على اتصال لحام (SW) على جانبي الفروع والأنابيب الرئيسية.
2معايير المنتج الرئيسية
| المعلم | تفاصيل / نطاق |
|---|---|
| معيار المواد | ASTM B466 / ASME SB466 |
| معيار الأبعاد | الـ ASME B16.11، MSS-SP-97 |
| درجة المواد | UNS C71500 (CuNi 70/30 / DIN 2.0882) |
| النوع | المقبس (اتصال فرع لحام المقبس) |
| حجم الفرع | 1" (DN25) |
| نوع الاتصال | مصفوفة المقبس (SW) كلا الطرفين |
| فئة الضغط | فئة 3000# (3000 باوند) |
| التركيب الكيميائي | Cu: 70٪، Ni: 29.0-33.0٪، Mn: ≤1.0٪، Fe: 0.40-0.70٪ |
| قوة الشد | 372-517 MPa (54,000-75,000 psi) |
| قوة الغلة | 88-483 MPa (اعتماداً على الحرارة) |
| الطول | 45٪ دقيقة (في 381mm) |
| الكثافة | 8.94 غرام/سم3 |
| نطاق الذوبان | 1170-1240 درجة مئوية |
| التوصيل الحراري | 29 W/m·K (@20°C) |
3التطبيق / الاستخدام
هذا المفتاح مثالي لمياه البحر والسيالات السائلة التآكل التي تتطلب اتصالات فرع:
-
البحرية وبناء السفن: أنظمة أنابيب مياه البحر، منصات البحر، أنابيب السفن
-
النفط والغازخطوط العمليات عالية الضغط، التطبيقات تحت سطح البحر، خطوط الحقن الكيميائية
-
توليد الطاقة: أنابيب المكثفات ومبادلات الحرارة
-
المعالجة الكيميائية: معالجة السوائل التآكلية، المعدات الصيدلانية
-
أجهزة الإستقبال: أنظمة أنابيب محدودة المساحة
4المزايا
-
مقاومة التآكل العالية: مقاومة استثنائية لتآكل مياه البحر والحفر والكلوريد
-
مقاومة التلوث البيولوجي: يقاوم بشكل طبيعي النمو البيولوجي البحري
-
قوة متزايدة: محتوى النيكل 30% يوفر قوة أعلى من 90/10 CuNi
-
موثوقية لحام المقبس: يوفر ربطًا دائمًا لا يتسرب مع مقاومة عالية للفصل
-
تعزيز داخلي: تصميم المقبس أقوى من اتصالات الشاشة القياسية لتطبيقات الضغط العالي
-
فعالة من حيث التكلفة: اللحام بدون خيوط يقلل من وقت التثبيت وتكاليف العمالة مقارنة بالاتصالات
5الوظائف
يخلق Sockolet اتصالًا معززًا للفرع من أنبوب رئيسي أكبر إلى أنبوب فرع أصغر (1). يتم لحامها مباشرة على أنبوب التشغيل بعد قطع ثقب ، مما يوفر قوة ،وصلة محكمة التسرب لتحويل السوائلويتضمن وصلة لحام المقبس إدخال الأنابيب في المقبس ووضع لحام شرائح حول المفصل، مما يشكل دائمة،وصلة ذات ضغط محدد مناسبة لبيئات عالية درجة الحرارة والضغط العالي.
6تعليمات التثبيت
-
التحضير: تنظيف سطح أنبوب التشغيل و داخلية منفذ Sockolet بدقة ؛ إزالة كل الأوساخ والزيت والحطام.
-
العلامة: حدد موقع الحفر الدقيق على أنبوب التشغيل حسب المواصفات.
-
الحفر: حفر أنبوب التشغيل في الموقع المميز إلى القطر المطلوب.
-
المكان المناسب: وضع المقبس على الثقب المحفوف ، وضمان محاذاة مناسبة مع انحناء أنبوب التشغيل.
-
الحوائط: أدخل أنبوب الفرع في فتحة Sockolet واترك فجوة توسع 1/16 " (1.6 ملم).إجراء لحام الفيلت حول كل من أنابيب Sockolet-to-run ومفاصل أنابيب الفرع إلى Soccolet باستخدام WPS المعتمدة مع الحاملات المعتمدة.
-
التنظيف: التنظيف والتفتيش بعد الصلح وفقًا لإجراءات الجودة ؛ لا يلزم معالجة حرارية بعد الصلح.
7الاحتياطات
-
فجوة المقبس: فجوة التوسع 1/16 " إلزامية لمنع التشقق التوسع الحراري أثناء الخدمة.
-
النظافة: يتطلب درجة أعلى من النظافة من تصنيع الفولاذ لمنع التلوث.
-
حد الحرارة: درجة حرارة العمل القصوى ~ 400 درجة مئوية ؛ تجنب العمل فوق هذه النطاق.
-
إجراءات اللحام: استخدم غاز غير فعال (أرجون) لحماية لحام لمنع الأكسدة.
-
المعدن المملء: استخدم معدن ملء متطابق 70/30 CuNi (مثل ERCuNi) لللحام.
-
التفتيش: يوصى بفحص بصري و PT لسلامة لحام الشريط بعد التثبيت.
8الشحن والتسليم
-
وقت التسليم القياسي هو عادة15-30 يوما، مع مراعاة كمية الطلبات وتوافر المواصفات.
9شروط الدفع
-
وتشمل طرق الدفع الدولية الشائعةT/T (تحويل تلغرافية)وL / C عند الرؤية (رسالة ائتمان).
10التعبئة
-
يتم تعبئة المنتجات بأمانصناديق الخشب المقاومأوصناديق خشبيةمع غطاء داخلي لضمان النقل الآمن ومنع التلف أثناء النقل.
11سياسة ما بعد البيع / العودة والضمان
-
جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحن، مع شهادات اختبار المنجم (EN 10204 3.1/3.2) المتاحة.
-
في حالة وجود مشاكل في الجودة، احتفظ بالعبوة الأصلية وتقديم الصور ذات الصلة أو تقارير فحص الطرف الثالث.
-
الشروط المحددة للعودة والتبادل والضمان تخضع لاتفاقية عقد البيع النهائي.
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة ؟
نحن مصنعون، يمكنك أن ترى الشهادة.
2كم المدة التي تستغرقها؟
عادة ما يكون 5-10 أيام إذا كانت البضائع موجودة في المخزون. أو 15-20 يوم إذا لم تكن البضائع موجودة في المخزون ، فهي حسب الكمية.
3هل تقدمون العينات ؟
نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
4ما هي شروط الدفع ؟
الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 50٪ T / T مقدما، الرصيد قبل الشحن.
