طوق المفاصل الحلقية ASTM A815 UNS S31803 الفولاذ المقاوم للصدأ المزدوج 2?? ASME B16.5

طوق المفاصل الحلقية ASTM A815 UNS S31803 الفولاذ المقاوم للصدأ المزدوج 2?? ASME B16.5

1وصف المنتج

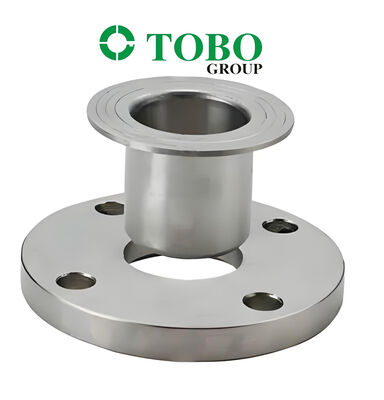

هذا المنتج عبارة عن شاشة مفصل الحلق (LJ) المصنعة منالقاعدة الدولية S31803(Duplex 2205 / F51) الفولاذ المقاوم للصدأأيه إس تي إم إيه 815والـ ASME B16.5المعايير. فلانج مفصل الحلق (وتسمى أيضا "فلانج فضفاض") هو تجمع من جزأين يتكون من فلانج الدعم ونهاية القضيبيتم لحام نهاية العصا إلى الأنابيب، والفلانج المفاصل الحلق ينزلق على نهاية العصاالجهاز نفسه هولا..متصلة مباشرة إلى نهاية الأنابيب أو القضبان ، مما يسمح لها بالدوران بحريةUNS S31803 هو فولاذ المقاوم للصدأ مزدوج المراحل مع بنية صغيرة من حوالي 50٪ أوستنيت و 50٪ فيرريت ،التي تقدم ضعف قوة الانسحاب من الصلب المقاوم للصدأ من سلسلة 300 مثل 304/316Lتم تصميم هذا الجهاز للاستخدامات التي تتطلب تفكيكًا متكررًا، مرونة التوجيه، ومقاومة عالية للتآكل.

2معايير المنتج الرئيسية

3التطبيق / الاستخدام

هذا الجهاز المشترك مثالي للبيئات التآكل والأنظمة التي تتطلب صيانة متكررة:

• النفط والغاز: منصات بحرية، أنابيب تحت سطح البحر، خطوط الحقن الكيميائية

• المعالجة الكيميائية: تدفقات العمليات التي تحتوي على الكلور، الخدمات الحمضية

• الهندسة البحرية: أنظمة أنابيب مياه البحر، بناء السفن، محطات تحلية المياه

• توليد الطاقة: أنظمة مياه التبريد، ومبادلات الحرارة

• الخيوط والورق: خطوط التبييض، أنظمة الهضم

• أنابيب ذات ضغط منخفض وقطر كبير: الأحجام التي تزيد عن 24 بوصة تنتج عادةً كمفاصل الحلق

4المزايا

• تصميم اللحاء الدوار: يمكن أن تدور شاشة الدعم بحرية، مما يسمح بسهولة محاذاة ثقوب المسامير حتى عندما تكون الأنابيب غير محاذاة

• فعالة من حيث التكلفة: يجب أن تكون نهاية القضيب فقط مصنوعة من الفولاذ المقاوم للصدأ المزدوج ؛ يمكن تصنيع شراع الدعم من الفولاذ الكربوني الأقل تكلفة ، مما يقلل بشكل كبير من تكاليف النظام الإجمالية

• قوة متفوقة: قوة الصلبة هي ضعف قوة الصلب الأوستنيتي 316L ، مما يسمح بتصميم جدران رقيقة

• مقاومة ممتازة للتآكل: PREN ~ 34-36 يوفر مقاومة متميزة للجحور، تآكل الشقوق، والكلوريد التأثير التآكل التشقق

• صيانة سهلة: تصميم مفصل الحلق يسمح بتفكيك وإعادة تجميع سريع دون قطع أو لحام لمراجعة أنابيب النفق وتنظيفها

5الوظائف

يوفر شاشة المفاصل الحلق نقطة اتصال قابلة للفصل والقابلة للانسداد لربط الأنابيب أو الصمامات أو المعدات في نظام الأنابيبيتم لحام نهاية القضيب إلى الأنابيب ، ويتزحلق شاشة الدعم فوقها ، مما يسمح للشاشة أن تدور بحرية لتوجيه ثقب المساميريحتوي وجه اللحاء على غطاء لضمان الختم الموثوق به عندما يتم تثبيته على اللحاء المزدوج. هذا التصميم مفيد بشكل خاص للأنظمة التي تتطلب صيانة متكررة، تنظيف،أو استبدال المكونات.

6تعليمات التثبيت

1. تفتيش تفريغ الأمتعة: التحقق من وجود تلف في النقل؛ التحقق من العلامات والأبعاد حسب ASME B16.5

2. إعداد السطح: تنظيف حافة لحام نهاية الحبل والمنطقة المجاورة باستخدام أدوات مخصصة ؛ إزالة جميع الزيت والشحوم والملوثات

3. لحام نهاية العصا: لحام نهاية الطوق إلى الأنابيب وفقًا لـ WPS المعتمدة مع لحامين معتمدين. بالنسبة للمواد المزدوجة ، من الضروري مراقبة تدخل الحرارة الصارمة.يجب أن يتم تبرئة المحلول عند درجة الحرارة 1020-1100 درجة مئوية تليها إطفاء الماء للحفاظ على الهيكل المزدوج ومقاومة التآكل

4. تجميع الجهاز: انزلق المفصل الحاجز الدعمية المفصل على نهاية القضيب

5. تثبيت الغسيل: ضع غطاء مناسب (مثل جرح دوامة ، PTFE) على وجه اللفافة

6. التشديد: محاذاة ثقوب المسامير عن طريق تدوير شراع الدعم بحرية، تثبيت المسامير، وتشديد في تسلسل عزم الدوران عبر إلى قيمة عزم الدوران الموصى بها

7. الاختبار المائي: ضغط الاختبار = 1.5 × ضغط التصميم؛ درجة حرارة البيئة لا تقل عن 5 درجة مئوية

7الاحتياطات

• توازن الفيرريت: تأكد من أن محتوى الفيرريت يبقى بين 40-60٪ من حيث الحجم. المعالجة الحرارية غير السليمة هي السبب الأكثر شيوعًا لنسب الفيرريت خارج المواصفات

• الحد من درجة الحرارة: لا يوصى باستخدامه فوق 300 درجة مئوية أو أقل من -50 درجة مئوية بسبب انخفاض صلابة

• النظافة: يتطلب درجة أعلى من النظافة من تصنيع الفولاذ الكربوني؛ استخدام أدوات مخصصة لمنع التلوث

• عزم الدوران: لا تتجاوز عزم الدوران الموصى به لمنع تلف الصمغ أو تشويه الجهاز

• اختيار الغسيل: اختيار مادة الصمغ المتوافقة مع بيئة الخدمة وظروف الضغط / درجة الحرارة

• التوافق بين نهاية القضيب: تأكد من أن نوع نهاية القضيب (أ، ب، أو ج) يطابق تصميم اللحاء المشترك اللحاء

8الشحن والتسليم

• وقت التسليم القياسي هو عادة15-30 يوماللأحجام القياسية؛ الأحجام الكبيرة والمواصفات المخصصة قد تتطلب وقتًا أطول

9شروط الدفع

• وتشمل طرق الدفع الدولية الشائعةT/T (تحويل تلغرافية)وL / C عند الرؤية (رسالة ائتمان)

10التعبئة

• يتم تعبئة المنتجات بأمانصناديق الخشب المقاومأوصناديق خشبيةمع غطاء داخلي لضمان النقل الآمن ومنع التلف أثناء النقل

11سياسة ما بعد البيع / العودة والضمان

• جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحنشهادات اختبار الطاحونة (EN 10204 3.1/3.2)متاحة، بما في ذلك محتوى الفيرريت ونتائج اختبار التآكل

• التفتيش من قبل طرف ثالث (ABS، DNV، CCS، LR، BV، الخ) متاح عند الطلب

• في حالة وجود مشاكل في الجودة، احتفظ بالعبوة الأصلية وتقديم الصور ذات الصلة أو تقارير فحص الطرف الثالث

• الشروط المحددة للعودة والتبادل والضمان تخضع لاتفاقية عقد البيع النهائي.

الأسئلة الشائعة

1هل أنت شركة تجارية أم مصنعة ؟
نحن مصنعون، يمكنك أن ترى الشهادة.
2كم المدة التي تستغرقها؟
عادة ما يكون 5-10 أيام إذا كانت البضائع موجودة في المخزون. أو 15-20 يوم إذا لم تكن البضائع موجودة في المخزون ، فهي حسب الكمية.
3هل تقدمون العينات ؟
نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
4ما هي شروط الدفع ؟
الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 50٪ T / T مقدما، الرصيد قبل الشحن.
