فلانش انزلاقي CUNI ASTM B466 UNS C71500 4 بوصة ASME B16.5

مكان المنشأ	شنغهاي، الصين
اسم العلامة التجارية	TOBO
إصدار الشهادات	ISO/TUV/SGS
الحد الأدنى لكمية	1 قطعة
الأسعار	قابل للتفاوض
تفاصيل التغليف	حزمة الشحن القياسية
وقت التسليم	15-30 أيام العمل
شروط الدفع	/ تي تي، ويسترن يونيون
القدرة على العرض	10Ton / شهر

تفاصيل المنتج

إبراز

فلنج اسلیپ-آن CUNI ASTM B466

فلنج نیکل مسی UNS C71500

فلنج 4 اینچ ASME B16.5

اترك رسالة

منتوج وصف

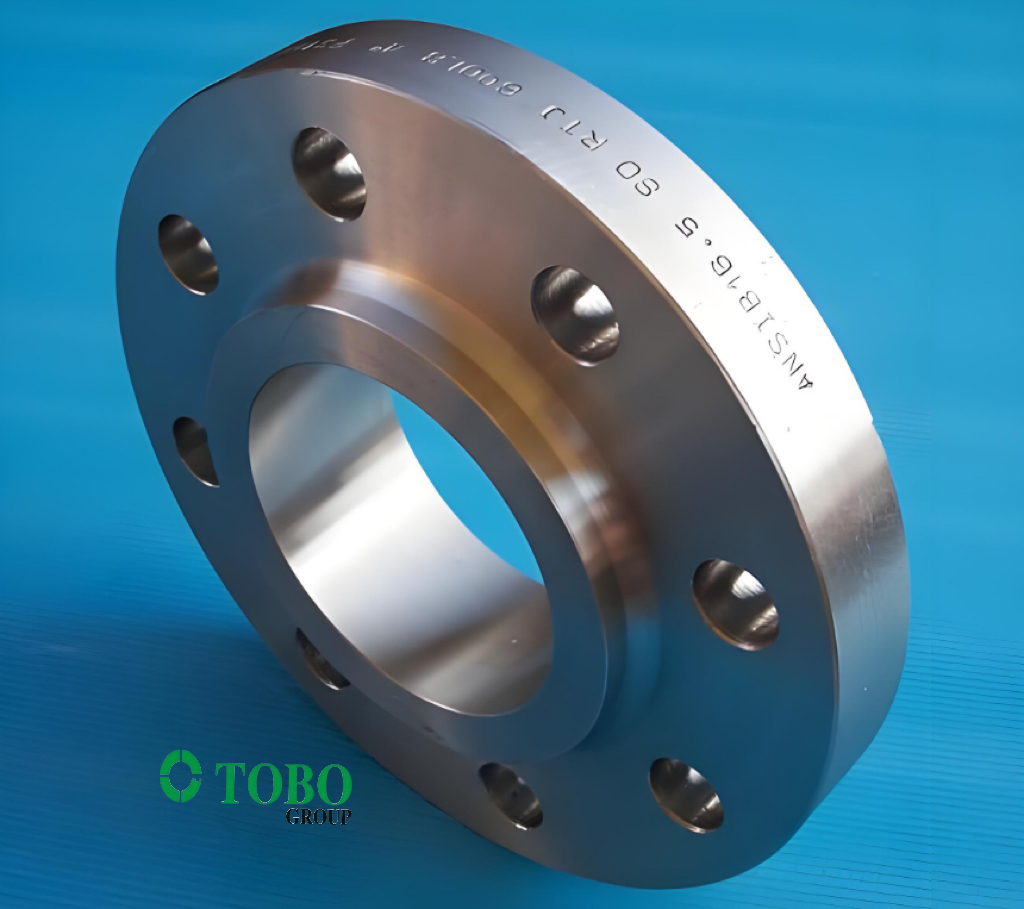

CUNI Slip On Flange ASTM B466 UNS C71500 4 بوصة ASME B16.5

1وصف المنتج

هذا المنتج عبارة عن فليانج مزلق (SO) المصنوع منالقاعدة الدولية C71500(70/30 سبيكة النحاس والنيكل / CuNi 70/30)الصينيةوالـ ASME B16.5المعاييرالمعروف أيضا باسم CuNi30Fe1Mn أو Werkstoff Nr. 2.0882، يتكون هذا السبائك من حوالي 70٪ من النحاس و 30٪ من النيكل ، مع إضافة صغيرة من الحديد والمنجانيز لتعزيز القوة ومقاومة التآكل ومقاومة التآكلتم تصميم شراع زلق على الانزلاق على نهاية الأنابيب ثم يتم لحام داخل وخارج، وتوفير اتصال قوي، ضد التسربهذا اللفاف 4 بوصة مناسب لتطبيقات الضغط المنخفض إلى المتوسط ويستخدم على نطاق واسع في أنظمة أنابيب المياه البحرية والبحرية.

2معايير المنتج الرئيسية

المعلم	تفاصيل / نطاق
معيار المواد	ASTM B466 / ASME SB466
معيار الأبعاد	أسمي B16.5 / ANSI B16.5
درجة المواد	UNS C71500 (70/30 Cu-Ni / CuNi30Fe1Mn / DIN 2.0882)
النوع	الجهاز المزلق (SO)
الحجم الاسمي	4" (DN100)
نطاق الحجم (عام)	نصف بوصة 48 بوصة (DN15 DN1200
فئة الضغط	فئة 150، 300، 600، 900، 1500، 2500
النوع المواجه	RF (الوجوه المرتفعة) ، FF (الوجوه المسطحة) ، RTJ
الحوائط	لحام الشريط في الداخل والخارج
التركيب الكيميائي (Cu/Ni/Fe/Mn)	Cu: 65.0-70.0% / Ni: 29.0-33.0% / Fe: 0.40-1.0% / Mn: ≤1.0%
قوة الشد	340 ️ 420 MPa (49 ️ 61 ksi)
قوة العائد (0.2٪)	125 ′′ 180 MPa (18 ′′ 26 ksi)
الطول	30-42% (اعتمادا على المزاج)
الكثافة	8.94 غرام/سم3
نطاق الذوبان	١١٧٠ ‬١٢٤٠°C
الدرجة 150 الأبعاد (4")	OD: 230 mm / سمك: 22.3 mm / PCD: 190.5 mm / فتحة المقبس: 116.1 mm / ثقوب المسامير: 8 x 5/8 " / الوزن: ~ 5.9 kg

3التطبيق / الاستخدام

هذا الجهاز المنزلق مثالي لمياه البحر ونظم السوائل الآكل:

البحرية وبناء السفن: أنظمة تبريد مياه البحر، خطوط المياه الحارقة، أنظمة الحمولة
النفط والغاز البحري: أنابيب المنصة، التطبيقات تحت سطح البحر، حقن مياه البحر
محطات تحلية المياه: مدخول مياه البحر، خطوط تغذية التناضح العكسي، إعادة تدوير المالح
توليد الطاقة: أنظمة مياه التبريد بالتكثيف، ومبادلات الحرارة
المعالجة الكيميائية: البيئات التي تحتوي على الكلور، وحدات مياه التبريد

4المزايا

مقاومة التآكل العالية: مقاومة استثنائية لمياه البحر، والحفر، وتآكل الشقوق، والكلوريد
مقاومة التلوث البيولوجي: يمنع محتوى النحاس النمو البيولوجي للبحار
قوة أعلى: 70/30 CuNi يوفر قوة أفضل ومقاومة للتآكل من 90/10 CuNi
فعالة من حيث التكلفة: التصميم المنزلق أسهل في التثبيت وأكثر اقتصادية من شرائح عنق اللحام
قابلية لحام جيدة: هيكل ألفا أحادي المرحلة يتيح خصائص تصنيع متميزة

5الوظائف

يوفر الستار المنزلق نقطة اتصال مشوشة لربط الأنابيب أو الصمامات أو المعدات. ينزلق الستار على نهاية الأنابيب ويتم تأمينه بواسطة لحام الفيل على الجانبين الداخلي والخارجي ،تشكيل قوةالمفاصل المقاومة للتسربيحتوي وجه اللحاء على غطاء لضمان الختم الموثوق به عندما يتم إيقافه على اللحاء المزدوج.

6تعليمات التثبيت

تفتيش تفريغ الأمتعة: التحقق من وجود تلف في النقل؛ التحقق من العلامات والأبعاد حسب ASME B16.5.
إعداد السطح: تنظيف نهاية الأنابيب والحفرة باستخدام أدوات مخصصة؛ إزالة كل الزيت والشحوم والملوثات.
تحديد الموقع: انزلي فلانج الانزلاق على الأنابيب إلى الموقف المطلوبيجب أن لا تكون نهاية الأنابيب مسطحة مع سطح الختم.
الموازنة: تدوير اللفاف لتوفير ثقوب المسامير مع مكون التزاوج.
لحام الحبال: تطبيق لحام المسامير في عدة نقاط حول اللحاء للحفاظ عليه في مكانه.
لحام النهائي: إجراء لحام الفيل على الجانبين الداخلي والخارجي من اللحاء. تُوصى بحامية TIG.
ما بعد الحامدة: مناطق لحام نظيفة؛ لا حاجة إلى معالجة حرارية بعد الحام.
التشديد: قم بتثبيت الصمغ ، والمسمار ، وتشديد في تسلسل عزم الدوران إلى قيمة عزم الدوران الموصى بها.

7الاحتياطات

النظافة: يتطلب درجة أعلى من النظافة من تصنيع الفولاذ الكربوني؛ استخدام أدوات الفولاذ المقاوم للصدأ المخصصة.
حد الحرارة: بالنسبة لخدمة التآكل المائي، تحقق من ظروف النظام لدرجات حرارة أعلى من 300 درجة مئوية.
دخول حرارة اللحام: تكون بركة CuNi بطيئة مع فيلم أكسيد؛ يتطلب تحكم مناسب في الكهرباء.
التوافق المتوسط: لا يوصى باستخدامها مع الأحماض الأكسدة القوية (مثل حمض النيتريك) أو أنظمة الأمونيا.
عزم الدوران: لا تتجاوز عزم الدوران الموصى به لمنع تلف الصمغ أو تشويه الجهاز.
اختيار الغسيل: يجب اختيار مادة التماسيح المتوافقة مع بيئة الخدمة و ظروف الضغط / درجة الحرارة.

8الشحن والتسليم

وقت التسليم القياسي هو عادة15-30 يوما، مع مراعاة كمية الطلب، وطبقة الضغط، وتوافر المواصفات.

9شروط الدفع

وتشمل طرق الدفع الدولية الشائعةT/T (تحويل تلغرافية)وL / C عند الرؤية (رسالة ائتمان).

10التعبئة

يتم تعبئة المنتجات بأمانصناديق الخشب المقاومأوصناديق خشبيةمع غطاء داخلي لضمان النقل الآمن ومنع التلف أثناء النقل.

11سياسة ما بعد البيع / العودة والضمان

جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحنشهادات اختبار الطاحونة (EN 10204 3.1/3.2)متاحة.
التفتيش من قبل طرف ثالث (ABS، DNV، CCS، LR، BV، الخ) متاح عند الطلب.
في حالة وجود مشاكل في الجودة، احتفظ بالعبوة الأصلية وتقديم الصور ذات الصلة أو تقارير فحص الطرف الثالث.
الشروط المحددة للعودة والتبادل والضمان تخضع لاتفاقية عقد البيع النهائي.
