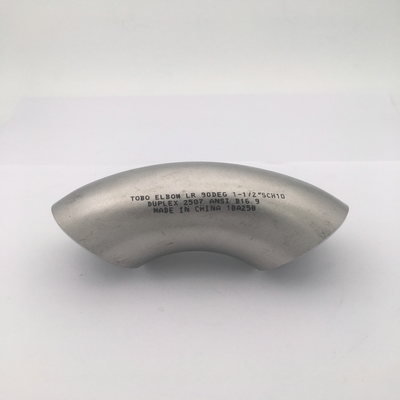

1-1 / 2 "SCH10 ANSI B16.9 دوبلكس 2507 90 درجة LR الكوع تركيب الأنابيب الصناعية

1-1/2 "SCH10 ANSI B16.9 مزدوج 2507 90 درجة LR الكوع الصناعي أنابيب التثبيت

1وصف المنتج

هذا المنتج هو 90 درجة شعاع طويل (LR) المرفق لحام الظهر المصنوعة منالفولاذ المقاوم للصدأ 2507 (UNS S32750)وفقاًANSI/ASME B16.9وأيه إس تي إم إيه 815المعاييرسوبر دوبلكس 2507 هو فولاذ من الفولاذ المقاوم للصدأ ذو السبائك الثنائية عالية مع هيكل صغير مزدوج المراحل من حوالي 50٪ فيرريت و 50٪ أوستينيت، ويتميزقيمة PREN تتجاوز 40تصميم LR يحتوي على نصف قطر من الانحناء يساوي1.5 × قطر الأنابيب (R = 1.5D)، ضمان تدفق السائل السلس مع الحد الأدنى من فقدان الضغطتم تصميم هذا التوصيل 1-1/2 "SCH10 للاتصال الدائم باللحام في أنظمة الأنابيب الصناعية المتطلبة التي تتطلب قوة استثنائية ومقاومة للتآكل.

2معايير المنتج الرئيسية

3التطبيق / الاستخدام

هذا 90 درجة LR الكوع هو مثالي للبيئات العدوانية للغاية والإجهاد العالي:

• النفط والغاز: منصات البحر، أنظمة الأنابيب تحت سطح البحر، اتصالات رؤوس الآبار، خطوط حقن مياه البحر

• المعالجة الكيميائية: الأحماض التي تحتوي على الكلوريدات، ومبادلات الحرارة، خطوط العمليات عالية الضغط

• المياه والتحلية: أنابيب مياه البحر، أنظمة التناضح العكسي، معالجة المالح

• توليد الطاقة: أنظمة مياه التبريد، أنابيب المكثفات

• الخيوط والورق: خطوط التبييض، أدوات الهضم

• خدمة الغاز الحامض: الطلبات المتوافقة مع NACE MR0175

4المزايا

• قوة متفوقة: قوة الصعود (550 MPa)2.5 إلى 3 أضعاف من 316L، مما يتيح جدران أنحف وأنظمة أنابيب أخف

• المقاومة الاستثنائية للتآكل: PREN 41-43 يوفر مقاومة متميزة للجحور، وتآكل الشقوق، والكلوريد التآكل الإجهاد التشقق (SCC)

• أعلى من 2205: يتفوق على الستاندرد دوبلكس 2205 في كل من مقاومة التآكل والقوة الميكانيكية

• تصميم شعاع طويل: R=1.5D يقلل من انخفاض الضغط والاضطرابات والتآكل

• قابلية لحام ممتازة: متوافق مع إجراءات اللحام القياسية ؛ يتم طلب التسخين بالحلول بعد اللحام

• نطاق درجة حرارة واسع: يحافظ على الخصائص من -50°C إلى 300°C

5الوظائف

90 درجة LR المرفق يغير اتجاه تدفق السائل داخل نظام الأنابيب بنسبة 90 درجة مع الحد الأدنى من فقدان الضغطتصميم نصف قطره الطويل (R = 1.5D) يقلل من مقاومة التدفق والاضطرابات والتآكل، مما يجعلها مناسبة للتطبيقات عالية السرعة والوسائط التآكل.المفاصل المقاومة للتسرب مع سلامة هيكلية عالية لبيئات الخدمة الحرجة.

6تعليمات التثبيت

1. تفتيش تفريغ الأمتعة: التحقق من وجود أضرار في النقل؛ التحقق من العلامات والأبعاد وشهادة المواد وفقًا لـ ASME B16.9

2. إعداد السطح: تنظيف محور اللحام والمنطقة المجاورة به باستخدام أدوات معدنية معدنية متخصصة؛ إزالة كل الزيت والشحوم والملوثات

3. الموازنة: قم بتحقيق محاذاة دقيقة للمرفق مع أنابيب الاتصال، لضمان التركيب السليم. الحد الأقصى للخلل المسموح به: 10٪ من سمك الجدار، لا يتجاوز 1.5 ملم

4. لحام الحبال: تطبيق الحوائط الحد الأدنى من الحوائط للحفاظ على التجميع في مكانه ؛ تنظيفه جيدا قبل لحام النهائي

5. الحوائط: إجراء لحام الأرداف وفقًا لـ WPS المعتمد مع لحامين معتمدين. بالنسبة لـ Super Duplex 2507 ، فإن التحكم الصارم في الدخول الحراري ضروري. استخدم GTAW أو SMAW مع معدن ملء متطابق (على سبيل المثال ، ER2594). غاز الدرع: 100٪ من الأرجون أو خليط Ar-He. يجب الحفاظ على درجة حرارة الممر.≤ 150 درجة مئويةلمنع تكوين مرحلة بين المعادن

6. معالجة ما بعد الصلح:يجب أن يتم تبرئة المحلول عند 1025-1125 درجة مئوية تليها إطفاء الماءلاستعادة الهيكل المزدوج ومقاومة التآكل

7. التفتيش: تنفيذ اختبار التفجير غير المتكرر (PT/MT، UT، RT) وفقًا لمتطلبات المشروع. يوصى بالتحقق من محتوى الفيرريت حسب ASTM E562

7الاحتياطات

• الحد من درجة الحرارة: لا يوصى باستخدامه أعلاه300 درجة مئوية؛ التعرض لفترة طويلة فوق 250 درجة مئوية قد يسبب الهشاشة

• توازن الفيرريت: ضمان بقاء محتوى الفيريت بين40-60٪المعالجة الحرارية غير السليمة هي السبب الأكثر شيوعًا لنسب الفيرريت خارج المواصفات

• حساسية المرحلة بين المعادن: الحوائط المزدوجة فائقة حساسة لتشكيل مرحلة سيغما وشي ؛ ضغط الحرارة الضيق إلزامي

• النظافة: يتطلب درجة أعلى من النظافة من تصنيع الفولاذ الكربوني؛ استخدام أدوات مخصصة لمنع التلوث

• اختبار التآكل: اختبار ASTM A923 طريقة C (كلوريد الحديد عند 50 درجة مئوية) هو معيار للتحقق من مقاومة التآكل

• اختبار الأثر: يتم تحديدها عادة عند -46 درجة مئوية للتطبيقات الحرجة

• الامتثال لـ NACE: لخدمة الغازات الحمضية، تأكيد الامتثال لمتطلبات NACE MR0175

8الشحن والتسليم

• وقت التسليم القياسي هو عادة15-30 يوماللأحجام القياسية؛ الأحجام الكبيرة والمواصفات المخصصة قد تتطلب وقتًا أطول

9شروط الدفع

• وتشمل طرق الدفع الدولية الشائعةT/T (تحويل تلغرافية)وL / C عند الرؤية (رسالة ائتمان)

10التعبئة

• يتم تعبئة المنتجات بأمانصناديق الخشب المقاومأوصناديق خشبيةمع غطاء داخلي لضمان النقل الآمن ومنع التلف أثناء النقل

11سياسة ما بعد البيع / العودة والضمان

• جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحنشهادات اختبار الطاحونة (EN 10204 3.1/3.2)متاحة

• تتضمن الوثائق الإلزامية نتائج اختبار الكيمياء والخصائص الميكانيكية ومحتوى الفيريت والآثار

• التفتيش من قبل طرف ثالث (ABS، DNV، CCS، LR، BV، الخ) متاح عند الطلب

• في حالة وجود مشاكل في الجودة، احتفظ بالعبوة الأصلية وتقديم الصور ذات الصلة أو تقارير فحص الطرف الثالث

• الشروط المحددة للعودة والتبادل والضمان تخضع لاتفاقية عقد البيع النهائي.

..

الأسئلة الشائعة

1هل أنت شركة تجارية أم مصنعة ؟
نحن مصنعون، يمكنك أن ترى الشهادة.
2كم المدة التي تستغرقها؟
عادة ما يكون 5-10 أيام إذا كانت البضائع موجودة في المخزون. أو 15-20 يوم إذا لم تكن البضائع موجودة في المخزون ، فهي حسب الكمية.
3هل تقدمون العينات ؟
نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
4ما هي شروط الدفع ؟
الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 50٪ T / T مقدما، الرصيد قبل الشحن.
