فلنج گردن بلند جوشی مس نیکل ASTM B466 UNS C71500 ASME B16.5

أجهزة الصيانة المستخدمة في الصناعة5

1وصف المنتج

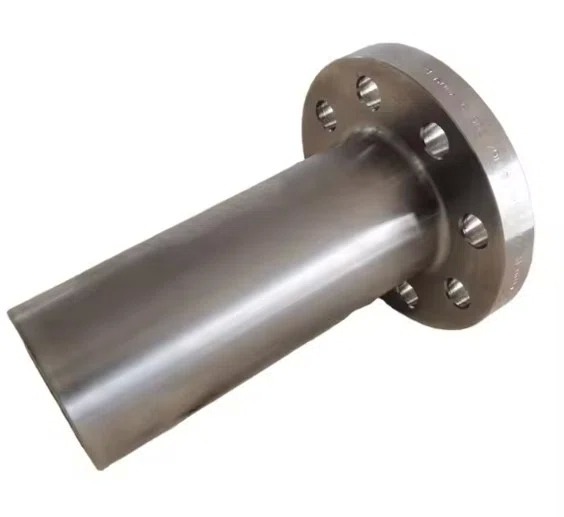

هذا المنتج عبارة عن شاشة عنق لحام طويلة (LWNF) المصنوعة منالقاعدة الدولية C71500(70/30 سبيكة النحاس والنيكل / CuNi 70/30)الصينيةوالـ ASME B16.5المعاييرالمعروف أيضا باسم CuNi 70/30 أو Werkstoff Nr. 2.0882، هذا السبائك يحتوي على حوالي 70٪ من النحاس و 30٪ من النيكل مع إضافة صغيرة من الحديد والمنغنيز لتعزيز القوة ومقاومة التآكل. فليانج رقبة اللحام الطويل يحتوي علىرقبة طويلة ذات جدار ثقيلالتي توفر تعزيزًا إضافيًا في تطبيقات الإجهاد العالي. على عكس شاشة الرقبة الصلبة القياسية ، يتم بناء LWNF في قسمين: الجزء العلوي هو برميل الحائط الثقيل ،في حين أن الجزء السفلي هو شاشة صفيحة تشبه القرص مع جميع الأبعاد التي تتوافق مع ASME B16.5 الاطراف القياسيةتم تصميم هذا الاطار للاتصال باللحام القصير في أنظمة الأنابيب ويتم تطبيقه في المقام الأول في بناءأوعية ضغط تعمل كفوهات(مثل فوهات الحرارة).

2معايير المنتج الرئيسية

3التطبيق / الاستخدام

هذه اللحام الطويل رقبة فلنج مثالية لمياه البحر ونظم السوائل التآكل في البيئات المطالبة:

• أوعية الضغط والغلايات: وصلات الفوهات، فوهات الحرارة

• النفط والغاز البحري: أنابيب المنصة، التطبيقات تحت سطح البحر، أنظمة حقن مياه البحر

• البحرية وبناء السفن: أنظمة تبريد مياه البحر، خطوط مياه الحريق، أنظمة مياه الحريق البحرية

• محطات تحلية المياه: مصادر مدخلات مياه البحر عالية الضغط، خطوط إعادة تدوير المالح

• توليد الطاقة: أنظمة مياه التبريد بالتكثيف، ومبادلات الحرارة

• المعالجة الكيميائية: البيئات التي تحتوي على الكلوريد حيث يمكن أن يعاني الفولاذ المقاوم للصدأ من SCC

4المزايا

• تصميم الرقبة الممتدة: يوفر برميل الحائط الثقيل تعزيزًا إضافيًا وتوزيع الإجهاد في تطبيقات الإجهاد العالي ، مما يجعله مثاليًا للفوهات في سفن الضغط

• مقاومة التآكل العالية: مقاومة استثنائية لمياه البحر، والحفر، وتآكل الشقوق، والكلوريد

• قوة أعلى: 70/30 CuNi يوفر قوة أفضل ومقاومة للتآكل من 90/10 CuNi

• مقاومة التلوث البيولوجي: يمنع محتوى النحاس بشكل طبيعي النمو البيولوجي للبحار

• قابلية لحام ممتازة: هيكل ألفا أحادي المرحلة يتيح خصائص تصنيع متميزة

• تصريح العزل: الرقبة الممتدة توفر إفراغ للعزل في تطبيقات محطات العملية

5الوظائف

توفر شاشة الرقبة المطاطية الطويلة نقطة اتصال دائمة ومعززة للاتصال بأنظمة الأنابيب إلى الأوعية الضغطية والغلاديل ومبادلات الحرارة.يتم صيانة عنق الجدار الثقيل الممتد إلى أنبوب أو فوهة الوعاء، تشكيل بنية موحدة التي توزيع الضغط بالتساوي وتقليل تركيز الضغط في المفصليحتوي وجه الجهاز على غطاء لضمان ختم موثوق به عندما يتم إيقافه على الجهاز.النوع الطويل غير مناسب للأنابيب ويستخدم بشكل رئيسي في تطبيقات محطات المعالجة.

6تعليمات التثبيت

1. تفتيش تفريغ الأمتعة: التحقق من وجود تلف في النقل؛ التحقق من العلامات والأبعاد وطبقة الضغط حسب ASME B16.5

2. إعداد السطح: تنظيف محور اللحام والمنطقة المجاورة باستخدام أدوات مخصصة؛ إزالة كل الزيت والشحوم والملوثات

3. الموازنة: موازنة بدقة رقبة اللفاف مع أنبوب أو فوهة الوعاء، وضمان التركيب السليم

4. الحوائط: إجراء لحام مؤخرة بعد WPS المعتمد مع لحامين معتمدين. استخدم عملية GTAW (TIG) مع معدن ملء مطابق. لا يلزم التسخين المسبق بشكل عام ؛ درجة حرارة الممر ≤150 °C.لا حاجة إلى معالجة حرارية بعد الصلح

5. تثبيت الغسيل: ضع غطاء مناسب (مثل جرح دوامة ، PTFE) على وجه اللفافة

6. التشديد: تثبيت المسامير وتشديد في تسلسل عزم الدوران عبر إلى قيمة عزم الدوران الموصى بها

7. الاختبار المائي: ضغط الاختبار = 1.5 × ضغط التصميم؛ درجة حرارة البيئة لا تقل عن 5 درجة مئوية

7الاحتياطات

• النظافة: يتطلب درجة أعلى من النظافة من تصنيع الفولاذ الكربوني؛ استخدام أدوات مخصصة لمنع التلوث

• حد الحرارة: بالنسبة لخدمة التآكل المائي، تحقق من ظروف النظام لدرجات حرارة أعلى من 300 درجة مئوية

• دخول حرارة اللحام: بركة CuNi بطيئة مع فيلم أكسيد؛ يتطلب ضبط الكهرباء المناسبة

• التوافق المتوسط: لا يوصى باستخدامها مع الأحماض الأكسدة القوية (مثل حمض النيتريك) أو أنظمة الأمونيا

• عزم الدوران: لا تتجاوز عزم الدوران الموصى به لمنع تلف الصمغ أو تشويه الجهاز

• اختيار الغسيل: اختيار مادة الصمغ المتوافقة مع بيئة الخدمة وظروف الضغط / درجة الحرارة

8الشحن والتسليم

• وقت التسليم القياسي هو عادة15-30 يوما، مع مراعاة كمية الطلب، وطبقة الضغط، وتوافر المواصفات

9شروط الدفع

• وتشمل طرق الدفع الدولية الشائعةT/T (تحويل تلغرافية)وL / C عند الرؤية (رسالة ائتمان)

10التعبئة

• يتم تعبئة المنتجات بأمانصناديق الخشب المقاومأوصناديق خشبيةمع غطاء داخلي لضمان النقل الآمن ومنع التلف أثناء النقل

11سياسة ما بعد البيع / العودة والضمان

• جميع المنتجات تخضع لمراجعة جودة صارمة قبل الشحنشهادات اختبار الطاحونة (EN 10204 3.1/3.2)متاحة

• مؤسسة PMI والفحص من قبل طرف ثالث (ABS، DNV، CCS، LR، BV، الخ) متوفرة عند الطلب

• في حالة وجود مشاكل في الجودة، احتفظ بالعبوة الأصلية وتقديم الصور ذات الصلة أو تقارير فحص الطرف الثالث

• الشروط المحددة للعودة والتبادل والضمان تخضع لاتفاقية عقد البيع النهائي.
