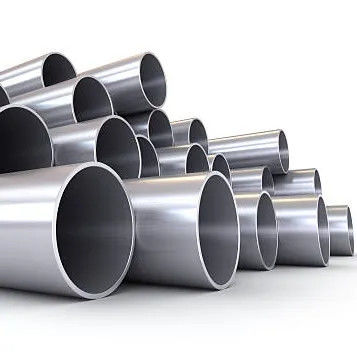

الصف البحري 316L الصلب المقاوم للصدأ الأنابيب السلسة المنصة البحرية مقاومة لمياه البحر

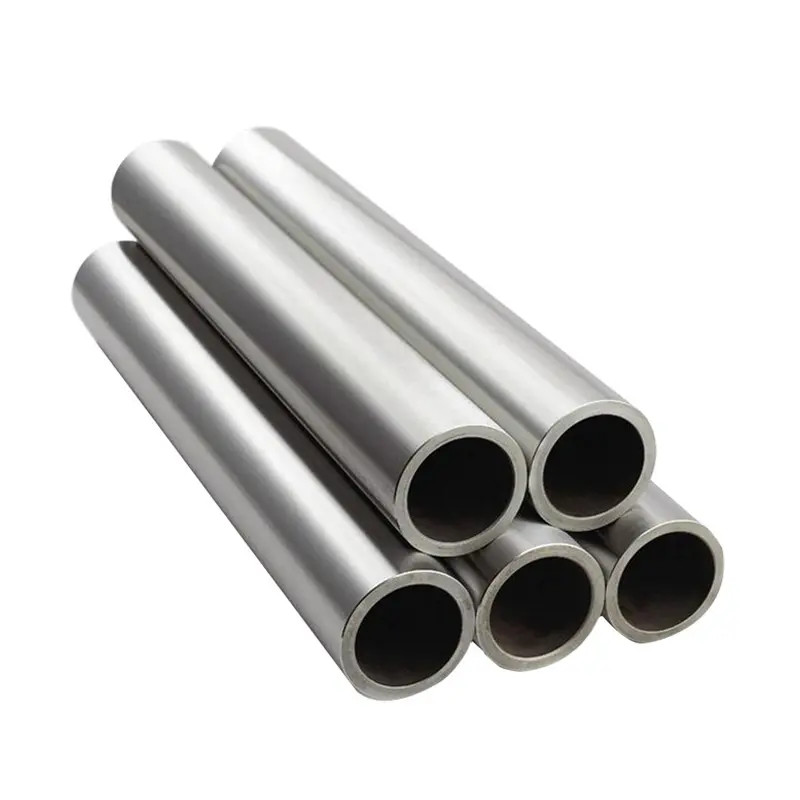

أنابيب بلا مسام من الفولاذ المقاوم للصدأ من الدرجة البحرية 316L لخدمة مياه البحر في منصات البحر

بلديأنابيب بلا خيوط من الفولاذ المقاوم للصدأ من الدرجة 316Lتم تصميمه خصيصاً للمطالبةخدمة المياه البحرية للمنصة البحريةحيث تفشل الفولاذ المقاوم للصدأ التقليدي بسبب تآكل الحفر والشقوق الناجم عن الكلوريد. إضافة الموليبدينوم بنسبة 2.0-3.0٪ في 316L (UNS S31603 ، EN 1.4404) يرفع بشكل كبير عدد مكافئ مقاومة الحفر إلى 24، يوفر حماية موثوقة ضد التآكل المحلي في الغلاف الجوي البحري ومناطق الرذاذ وأنظمة أنابيب مياه البحر الغارقة.03 في المئة) يمنع هطول الكربيد بين الحبيبات أثناء اللحام، مما يزيل الحاجة إلى معالجة حرارية بعد الصلح في معظم ظروف الخدمة.

المصنعة بمعايير ASTM A312/A312M مع بناء سلس، هذه الأنابيب توفر سلامة هيكلية متفوقة لأنظمة تبريد مياه البحر عالية الضغط، شبكات فيضان المياه الحارقة،أنابيب المياه الصلبة، وخطوط خدمة العمليات العليا على منصات البحار، سفن FPSO، والمنشآت تحت سطح البحر. كل أنبوب يخضع لختبار هيدروستاتيكي 100 في المئة، فحص بالموجات فوق الصوتية،فحص التيار الدوامي لضمان تسليم خال من العيوب للتطبيقات البحرية الحرجة للسلامة حيث يمكن أن يضع فشل الأنابيب في خطر سلامة المنصة وسلامة الطاقم.

المواصفات التقنية

المزايا الرئيسية للتطبيقات البحرية والبحرية

• المقاومة الفائقة للكلور:محتوى الموليبدينوم 2.0-3.0 في المئة في 316L تفوق بشكل كبير الصلب المقاوم للصدأ 304/304L القياسية في بيئات مياه البحر الغنية بالكلوريد،تمديد عمر الخدمة وتقليل تواتر استبدال أنظمة أنابيب المنصات البحرية.
• حماية ممتازة ضد تآكل الشقوققيمة PREN من 24 أو أعلى تضمن أداء موثوق به في الشقوق الضيقة مثل أسطح غشاشات اللحاء ، الاتصالات المتداخلة ،وفي ظروف النفايات التي يخلق فيها مياه البحر الراكدة خلايا تآكل محلية عدوانية.
• سلامة اللحام دون معالجة ما بعد اللحام:يمنع محتوى الكربون المنخفض (بحد أقصى 0.03٪) هطول كربيد الكروم في المنطقة المتأثرة بالحرارة أثناء اللحام ،الحفاظ على المقاومة الكاملة للتآكل دون الحاجة إلى تبرئة محلول ما بعد الصلح لمعظم سمك الخدمة.
• نسبة القوة إلى الوزن العالية:The seamless construction combined with 316L mechanical properties enables thinner wall designs that reduce topsides weight loading on offshore structures while maintaining required pressure containment capacity.
• نطاق حرارة واسع:316L الفولاذ المقاوم للصدأ يحافظ على صلابة ممتازة من درجات الحرارة الباردة إلى ما يقل عن 196 درجة مئويةمناسبة لكل من خدمة الغاز الطبيعي المسال والبخار في المنشآت البحرية.
• الامتثال لمعايير التصنيف البحري:تعقب المواد الكاملة وشهادة DNV و ABS و Lloyd's Register و BV قواعد التصنيف البحري ، مع EN10204 3.خيار شهادة التفتيش 2 لأنظمة الأنابيب الحيوية للخدمة.

التطبيقات

• أنظمة تبريد مياه البحر:الأنابيب الرئيسية لرفع مياه البحر، ومبادلة الحرارة التبريد إمدادات المياه وخطوط العودة،ودورات التبريد مرة واحدة على منصات الإنتاج البحرية وسفن FPSO التي تتطلب مقاومة تآكل مستمرة ضد مياه البحر المتدفقة.
• شبكات مياه النيران:أنابيب الحلقات الرئيسية للماء الحار، ومحطات صمامات الفيضانات، وأنابيب توزيع الرشاشات التي تتوافق مع متطلبات NFPA و SOLAS حيث لا يمكن التفاوض على سلامة الأنابيب خلال الظروف الطارئة.
• معالجة مياه الصابون:أنابيب استيعاب مياه الصابون وتفريغها، وأنابيب نظام المعالجة التي تربط بينها، وخطوط النقل التي تلبي معايير اتفاقية منظمة البحرية الدولية لإدارة مياه الصابون لحماية البيئة البحرية.
• معالجة المياه المنتجةأنظمة أنابيب حقن المياه والتخلص من المياه المنتجة حيث مستويات الكلوريد المشتركة، والمواد الصلبة المذابة،والدرجات الحرارية المرتفعة تتطلب زيادة مقاومة التآكل من 316L الفولاذ المقاوم للصدأ.
• أنابيب المرافق:هواء الأداة، عودة الزيت الهيدروليكي، أنظمة الصرف،وأنابيب الصرف المفتوح على الهياكل البحرية حيث يتطلب التعرض لرذاذ الملح الجوي مواد مقاومة للجحور من أجل سلامة الهيكل على المدى الطويل.

الأسئلة الشائعة

السؤال: لماذا تختار 316L الفولاذ المقاوم للصدأ على 304L للأنابيب المياه البحرية المنصة البحرية؟
الجواب: الفرق الحاسم يكمن في محتوى الموليبدينوم. يحتوي 316L على 2.0-3.0 في المئة من الموليبدينوم، في حين أن 304L لا يحتوي على أي.الموليبدينوم يعزز بشكل كبير مقاومة التآكل في البيئات التي تحتوي على الكلوريد مثل مياه البحرPREN (عدد معادل مقاومة الحفر) لـ 316L عادة ما يكون 24-26 ، مقارنة بـ 18-20 لـ 304L. في الخدمة العملية في الخارج ،أنابيب 304L يمكن أن تتطور حفر من خلال الجدار في غضون أشهر من التعرض لمياه البحر، في حين أن 316L يوفر عقود من الخدمة الموثوقة. يتم استرداد تكلفة المواد الإضافية لـ 316L على 304L في أول دورة صيانة من خلال تجنب استبدال الأنابيب ،تكاليف إغلاق المنصة، وخسائر تأجيل الإنتاج.

س: ما هي الشهادات المتوفرة لمؤسسات التصنيف للأنابيب السلسة من الدرجة البحرية 316L؟
ج: نحن نقدم شهادة كاملة للمجتمعات الرئيسية لتصنيف البحرية بما في ذلك DNV (Det Norske Veritas) ، ABS (المكتب الأمريكي للشحن) ، Lloyd's Register (LR) ، و Bureau Veritas (BV).نطاق الشهادة يشمل التحقق من جودة المواد، مراجعة عملية التصنيع، شهود الاختبار الميكانيكي، مؤهلات إجراءات NDT، واختبار التآكل حسب طريقة ASTM G48 A. لتطبيقات الخدمة الحرجة، EN10204 3.توجد شهادات تفتيش 2 مع توقيع المراجع من طرف ثالثيمكن تتبع جميع وثائق الشهادة إلى أرقام الحرارة الفردية ويمكن تقديمها من خلال أنظمة إدارة مستندات العملاء لمراجعة التصميم والتحقق من الامتثال التنظيمي.

س: هل مطلوب معالجة حرارية ما بعد الصلح للأنابيب السلسة من الفولاذ المقاوم للصدأ 316L في الخدمة البحرية؟
ج: بالنسبة لمعظم ظروف الخدمة البحرية مع سمك الجدران يصل إلى 20 ملم ، لا يلزم بشكل عام معالجة الحرارة بعد الصلح (PWHT) لـ 316L بسبب نسبة الكربون المنخفضة (حد أقصى 0.03٪).انخفاض مستوى الكربون يمنع هطول كربيد الكروم في حدود الحبوب خلال الدورات الحرارية لحام، والتي من شأنها أن تضع في غير ذلك محتوى الكروم المجاور لحدود الحبوب وتخلق حساسية للتآكل بين الحبوب (التحسس).لبيئات الخدمة المحددة مثل ظروف تكسير الكلوريد الساخن فوق 60 درجة مئوية أو لسمك الجدران يزيد عن 20 مم حيث تكون ضغوط الاحتواء كبيرة، يمكن تحديد تبرئة محلول في 1040-1120 درجة مئوية تليها التخفيف السريع من قبل فريق هندسة المشروع.

س: ما هو الاختبار الذي يثبت مقاومة تآكل مياه البحر قبل الشحن؟
ج: برنامج ضمان الجودة الخاص بنا للأنابيب البحرية من الدرجة 316L يتضمن خطوات التحقق المتعددة.يتم التحقق من التكوين الكيميائي عن طريق تحليل طيف الانبعاثات البصرية (OES) على كل حرارة، تأكيد محتوى الموليبدينوم ضمن نطاق 2.0-3.0 في المئة. The ASTM G48 Method A ferric chloride pitting test is performed on sample coupons to verify a critical pitting temperature (CPT) of at least 15 degrees Celsius for 316L in the solution-annealed conditionاختبار التآكل بين الحبيبات حسب ASTM A262 Practice E (اختبار سترايشر) يؤكد عدم وجود حساسية.يتم إجراء تحديد المواد الإيجابية (PMI) باستخدام الفلوريسنس بالأشعة السينية (XRF) على 100٪ من الأنابيب للتحقق من الصف قبل التعبئة والشحن.
