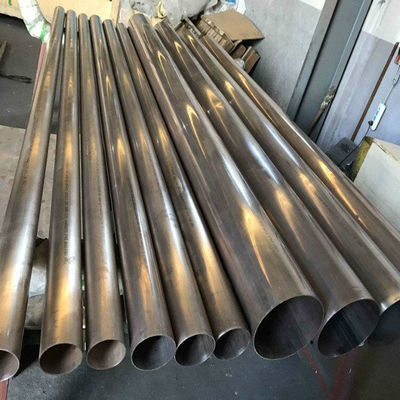

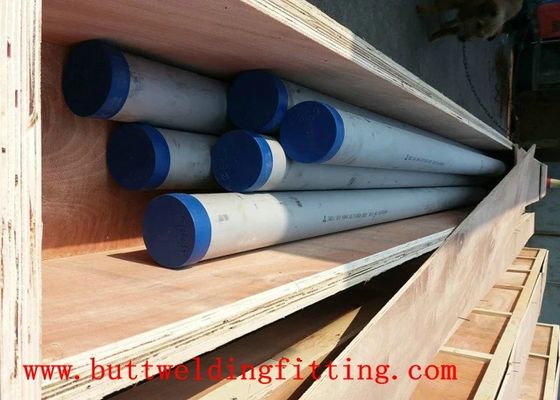

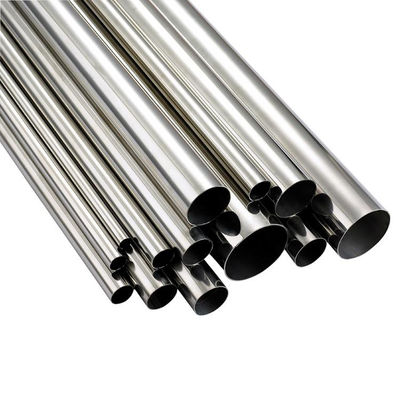

High Yield S31803 Duplex Stainless Steel Seamless Pipe 2205 Thin Wall Pressure Vessel Design (مصمم للقناة)

S31803 أنابيب بلا خيوط من الفولاذ المقاوم للصدأ المزدوج لتصميم سفن الضغط الرقيقة

الـS31803 أنابيب من الفولاذ المقاوم للصدأ(المعروف عادة باسم 2205، EN 1.4462) يوفر ما يقرب منضعف قوة الصلب المقاوم للصدأ الأوستنيتي 316L التقليدي، تمكن المهندسين من تصميم أوعية الضغط ومبادلات الحرارة وأنظمة أنابيب المعالجة ذات الجدران الرقيقة بشكل كبير.مع أقصى قوة خصم 450 MPa (65 ksi) مقارنة ب 170 MPa ل 316L, the S31803 duplex pipe allows wall thickness reductions of 30-50 percent while maintaining identical pressure containment ratings per ASME Boiler and Pressure Vessel Code Section VIII Division 1 design rulesهذاتصميم وعاء ضغط ذو جدار رقيقيترجم هذا النهج مباشرة إلى انخفاض وزن المواد، وانخفاض تكاليف التصنيع واللحام، وانخفاض متطلبات الدعم الهيكلي،وتبسيط التجهيز والتركيب، مع توفير مقاومة متفوقة للكلوريد مع قيمة PREN 34 أو أعلى.

The balanced ferrite-austenite microstructure (approximately 50 percent each phase) combines the high strength and chloride stress corrosion cracking resistance of the ferritic phase with the toughness and weldability of the austenitic phase. This unique dual-phase structure provides exceptional resistance to stress corrosion cracking in chloride-containing environments where standard 304 and 316 stainless steels are susceptible to catastrophic failureيتم تجميد كل أنبوب بحلول عند 1020-1100 درجة مئوية تليها التخفيف السريع بالماء لتحقيق توازن المراحل الأمثل.تم التحقق منها باستخدام قياس عدد النقاط المعدنية من ASTM E562 على حلقات العينة من كل مجموعة معالجة حراريةمعتمد بما يتماشى مع NACE MR0175 / ISO 15156 للخدمة الحمضية في بيئات النفط والغاز التي تحتوي على H2S حتى المستوى VI من الشدة مع مقاومة واضحة لتكسير الكبريت.

المواصفات التقنية

توفير الوزن ومزايا التصميم

• 50 في المائة من قوة العائدمع الحد الأدنى من قوة الانسحاب من 450 MPa مقابل 170 MPa ل 316L ، يسمح أنبوب S31803 المزدوج بتقليل سمك الجدار بنسبة 30-50 في المائة لقياسات ضغط التصميم المتطابقة حسب ASME B31.3 و ASME القسم الثامن قسم 1، مما يقلل مباشرة من تكاليف شراء المواد على أساس لكل متر.
• إجمالي تخفيض التكاليف المثبتة:أنبوب الحائط الرقيق يقلل من استهلاك مستهلكات اللحام ، ويقلل من وقت اللحام بسبب انخفاض مرورات التعبئة ، ويقلل من نطاق فحص ما بعد اللحام ويقلل من متطلبات المعالجة الحرارية ،خفض إجمالي التكلفة المثبتة بنسبة 15-25 في المئة مقارنة بنظم الأنابيب ذات الضغط المكافئ 316L.
• توفير الوزن الهيكلي:انخفاض وزن الأنابيب يترجم إلى هيكليات دعم أنابيب أخف وزنا، أقسام صلبية هيكلية أصغر للأنابيب، وانخفاض أحمال الأساس،ومتطلبات طاقة الرافعة المنخفضة أثناء البناء، مما يوفر وفورات تراكمية في نفقات رأس المال في جميع أنحاء المشروع.
• تحسين قدرة التدفق:الجدران الرقيقة ذات القطر الخارجي المتطابق تزيد من مساحة التدفق الداخلي للقطع العرضي ، مما يقلل من سرعة السائل ، وانخفاض الضغط ، واستهلاك الطاقة في جميع أنحاء عمر نظام الأنابيب,تحقيق وفورات مستمرة في التكاليف التشغيلية سنة بعد سنة.
• الخدمات اللوجستية البحرية المبسطة:على منصات البحار حيث الوزن هو في بريموم، والحد من الوزن 30-50 في المئة لكل متر خطي من الأنابيب المزدوجة يقلل مباشرة من حمولة الصلب الهيكلية على الجانب العلوي،متطلبات تعزيز سطح السفينة، ومواصفات قدرة رافعة سفينة التثبيت.
• تعزيز حياة التعب:يوفر الهيكل المجهري المزدوج ذو الحبيبات الدقيقة مقاومة أفضل للتعب مقارنة بالفولاذ المقاوم للصدأ الأوستنيتي ذو الحبيبات الخام ، مما يطيل عمر الخدمة في التطبيقات الخاضعة لدورات الضغط ،العوامل الحرارية العابرةأو تحميل دوري بسبب الاهتزاز.

التطبيقات

• وعاءات الضغط وخزانات التخزين:تصميم جدار رقيق لفرزات الضغط العالي، وبراميل النقض، وخزانات العازل، وأوعية التخزين في المنشآت البحرية للنفط والغاز، والكيميائية، والبتروكيماويات حيث الوزن، وتكلفة المواد،وتحسين الجدول الزمني للتصنيع هي محركات مهمة للمشروع.
• مبادلات الحرارة والمبردات:أنابيب من جانب الأنابيب والقذائف من جانب المبادلات الحرارية للأنابيب والقذائف، وصلات المبادلة الصفيحة والإطارية، رؤوس المبادلات الحرارية المبردة بالهواء،أنابيب التوصيل بين المبردات العملية والتي تعمل في مياه التبريد التي تحتوي على الكلوريد أو خدمة سوائل العملية.
• الجهاز المتعدد والقافز تحت الماء:S31803 المزدوج محدد على نطاق واسع لمجموعات الإنتاج تحت سطح البحر ، قافزات أنابيب ، قطع الملفات ،والاتصالات المربطة حيث تقليل القوة العالية سمك الجدار لمقاومة الانهيار في المياه العميقة في حين أن المقبضات المقاومة للتآكل المزدوجة تنتج مياه ذات محتوى كلوريد مرتفع.
• محطات تحلية:أنابيب التغذية العكسية التناظرية عالية الضغط (SWRO) ، خطوط رفض المالحو الاتصالات مع أجهزة استرداد الطاقة حيث أن مزيج من متطلبات الضغط العالي وبيئة الكلوريد العدوانية يجعل الجدار الرقيق مزدوج الاختيار المثالي للمواد.
• معدات العمليات الكيميائية:أنابيب ربط المفاعل، خطوط نقل الخدمة الحمضية، أنظمة استرداد المذيبات،ومعالجة الوسائط التآكلية حيث 316L يتطلب سمك جدار مفرط و 904L أو سبائك النيكل من شأنها أن تقدم تكاليف مادة مفرطة.

الأسئلة الشائعة

س: كم من الوزن يمكنني توفيره من خلال التبديل من 316L إلى S31803 مزدوج للأنابيب وعاء الضغط؟
الجواب: وفورات الوزن متناسبة بشكل مباشر مع خفض سمك الجدار الذي يمكن تحقيقه من خلال ميزة قوة السلع.3 والقسم الثامن القسم 1 القيم المقبولة للإجهاد عند درجة حرارة التصميم لـ S31803 حوالي 2.0-2.5 مرات أعلى من 316L ، يقلل الحد الأدنى من سمك الجدار المحسوب بمعامل مماثل لظروف التصميم المتطابقة.ل أنبوب NPS نموذجي 12 بوصة مصممة ل 50 بار في 100 درجة مئوية، يبلغ سمك الجدار المحسوب لـ 316L حوالي 9.5 ملم (SCH 40) ، في حين أن S31803 يتطلب فقط 4.0 ملم (SCH 10S). وهذا يتوافق مع خفض الوزن من 49 كجم / م إلى 21 كجم / م:وفورات بنسبة 57%على نظام أنابيب بطول 500 متر، هذا يوفر 14 طن متري من وزن المواد، والحد من الصلب الهيكلي، ومواد الاستهلاك لحام، وعمالة التثبيت نسبيا.

س: هل يبقى أنابيب ثنائية الحائط الرقيق معايير تآكل كافية لخدمة طويلة الأجل؟
الجواب: نعم، وهذه ميزة أساسية من الفولاذ المقاوم للصدأ المزدوج. على عكس الفولاذ الكربوني حيث يجب إضافة إعفاء التآكل إلى ضغط تصميم سمك الجدار (عادة 1.5-3.0mm) ،الفولاذ المقاوم للصدأ المزدوج يقاوم التآكل العام من خلال فيلم سطح أكسيد الكروم السلبي ولا يعاني من ترقق جدار تدريجي في بيئات الخدمة المختارة بشكل صحيحقيمة PREN 34 أو أعلى لـ S31803 تضمن مقاومة التآكل في الحفر في مستويات الكلوريد تصل إلى 10،000 ppm في درجات الحرارة المحيطة.هذا يعني سمك الجدار التي تم احتسابها لاحتواء الضغط وحدها كافية للحياة التصميم الكاملة دون إضافة سمك التضحية، مما يعزز ميزة توفير الوزن بالمقارنة مع بدائل الفولاذ الكربوني التي تتطلب إضافات كبيرة في معدل التآكل.

س: هل أنابيب S31803 المزدوجة مناسبة للخدمة الحمضية مع وجود H2S؟
ج: نعم، S31803 مدرجة في NACE MR0175/ISO 15156-3 الجدول A.28 باعتبارها مقبولة للخدمة الحمضية ضمن حدود بيئية محددة.يتم تحقيق القسوة القصوى البالغة 31 HRC (290 HBW) المطلوبة من قبل NACE بسهولة من خلال المعالجة الحرارية الملائمة للحلول في درجة حرارة 1020-1100 درجة مئوية تليها التخفيف السريع بالماءفي درجة حرارة البيئة، S31803 مناسبة للخدمة الحمضية حتى حوالي 0.1 بار (1.5 psi) H2S ضغط جزئي مع 10 في المئة من محلول المالح NaCl في pH 4.5 أو أعلى حسب بيانات اختبار المختبر.في حالة ارتفاع مستويات H2S أو ارتفاع درجة حرارة الخدمة الحمضية، يمكن أن يوصى بالصنف S32750 (2507) من نوع سوبر دوبلكس مع PREN 41 أو أعلى. نحن نقدم شهادات الامتثال الكاملة لـ NACE MR0175 مع كل شحنة توثيق اختبار الصلابة ،التحقق من البنية الدقيقة، واختبار التآكل حسب طريقة ASTM G48 A لتحديد درجة حرارة الحفر الحرجة.

س: كيف يتم التحقق من التوازن الصحيح بين الفيريت والأوستنيت في الأنابيب النهائية؟
أ: The ferrite content in each heat treatment lot is measured using ASTM E562 systematic manual point count method on metallographically prepared cross-section samples examined at 400x magnification under an optical microscope after electrolytic etching in 20 percent sodium hydroxide solutionيتم احتساب ما لا يقل عن 25 حقلًا لكل عينة لتحقيق نتائج صالحة إحصائياً ، مع معايير قبول 40-60 في المائة من الفيريت بحجم. بالإضافة إلى ذلك ،نستخدم فيريتسكوب معايرة (طريقة الحث المغناطيسي) للتحقق السريع غير المدمر على سطح الأنابيب قبل الشحن، ترتبط مع طريقة مرجعية لعد النقاط. يتم تسجيل كلا القياسين على شهادة اختبار الطاحونة. التوازن الصحيح للمرحلة أمر بالغ الأهمية:عدم كفاية الفيرريت يقلل من القوة ومقاومة SCC الكلوريد، في حين أن الفيرريت الزائد يمكن أن يؤدي إلى الهشاشة أثناء اللحام وانخفاض صلابة في درجات الحرارة المنخفضة.
