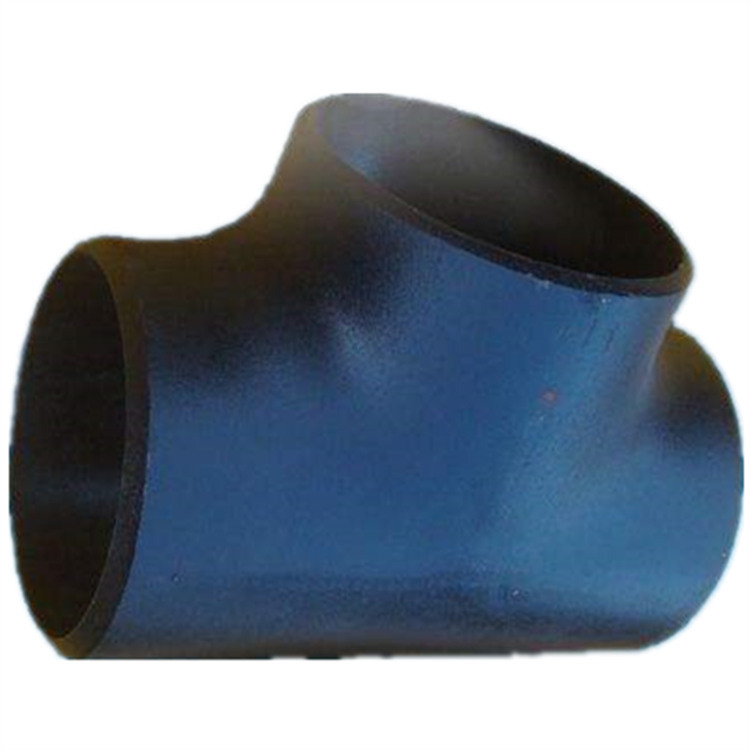

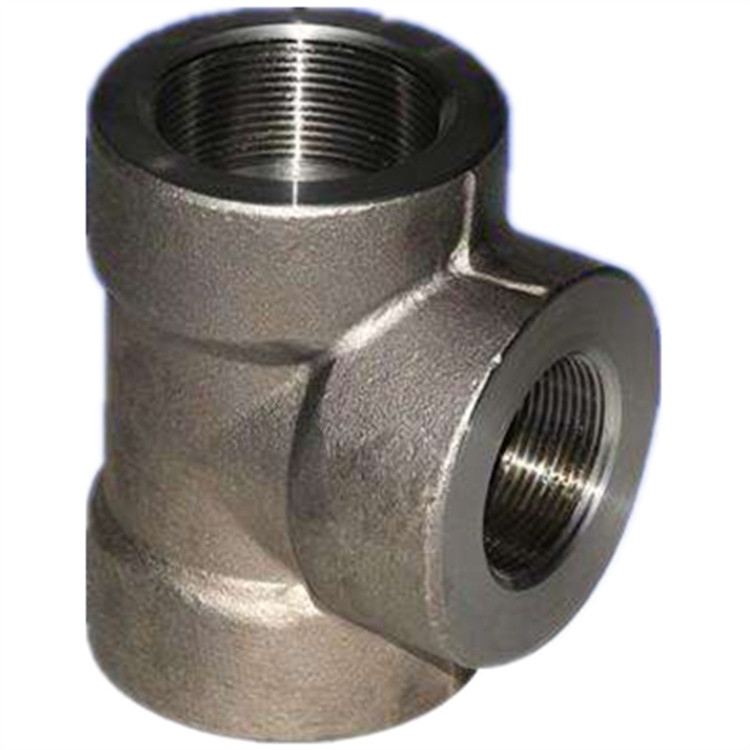

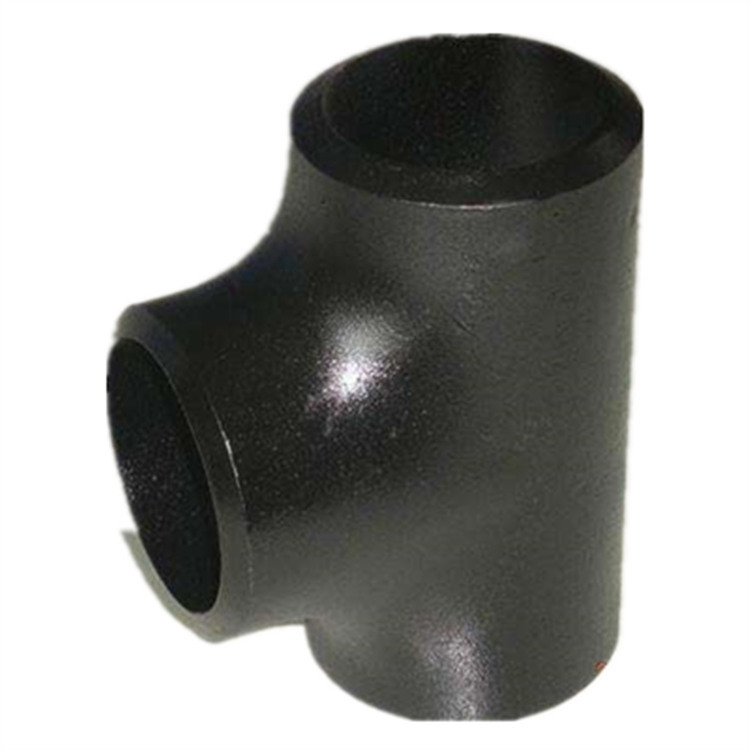

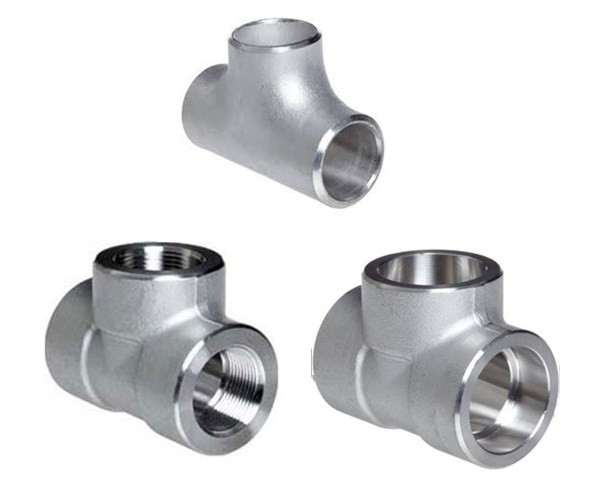

اختبار الضغط الهيدروستاتيكي وصلة ملحومة من الفولاذ المقاوم للصدأ متساوية ASME B16.9 SCH40
| مكان المنشأ | تشجيانغ، الصين |
|---|---|
| اسم العلامة التجارية | WNRLN |
| إصدار الشهادات | ISO 9001:2015, EN 10204 3.1 MTR |
| رقم الموديل | HT-TEE-SCH40 |
| الحد الأدنى لكمية | 10 قطع |
| الأسعار | USD 10-120 / Piece |
| تفاصيل التغليف | صناديق أو منصات خشبية صالحة للإبحار مع حماية فردية |
| وقت التسليم | 5-7 أيام عمل للمخزون، 15-25 يوما للإنتاج |
| شروط الدفع | / تي تي، خطاب الاعتماد، ويسترن يونيون |
| القدرة على العرض | 10000 قطعة شهريا |
تفاصيل المنتج
| اسم المنتج | تم اختباره الهيدروستاتيكي من الفولاذ المقاوم للصدأ بعقب اللحام على شكل تي شيرت متساوي | طريقة الاختبار | اختبار الضغط الهيدروستاتيكي عند ضغط التصميم 1.5 مرة |
|---|---|---|---|
| معيار | ASME B16.9، ASTM A403 | سمك الجدار | SCH40 / SCH40S |
| إصدار الشهادات | EN 10204 3.1 MTR, Hydrostatic Test Report | طلب | النفط والغاز، توليد الطاقة، معالجة المياه، عملية الأنابيب |
| إبراز | تي شيرت تم اختباره الهيدروستاتيكي,غير القابل للصدأ بعقب اللحام المحملة,تركيب أنابيب تم اختباره تحت الضغط |
||
منتوج وصف
اختبار الضغط الهيدروستاتيكي لقطعة وصل من الفولاذ المقاوم للصدأ ملحومة بالbutt متساوية SCH40
القطعة وصل من الفولاذ المقاوم للصدأ ملحومة بالbutt متساوية تم اختبار ضغطها الهيدروستاتيكييتم تصنيعها وفقًا لمعايير ASME B16.9 الأبعاد وتخضع لاختبار ضغط هيدروستاتيكي صارم للتحقق من السلامة الهيكلية وأداء منع التسرب. يتم إخضاع كل قطعة وصل بشكل فردي لضغط اختبار هيدروستاتيكي يعادل 1.5 مرة من ضغط التصميم المقدر، ويتم الاحتفاظ به لمدة لا تقل عن المدة المحددة وفقًا لمتطلبات الكود المعمول به.
قطعة وصل من الفولاذ المقاوم للصدأ ملحومة بالbutt متساوية تم اختبار ضغطها الهيدروستاتيكي هذه متوفرة بدرجات متعددة بما في ذلك WP304، WP304L، WP316، WP316L، WP321، و WP347، مع سمك جدار SCH40 الذي يوفر توازنًا مثاليًا بين سعة الضغط واقتصاد المواد لأنظمة الأنابيب الصناعية العامة. يشمل بروتوكول الاختبار الشامل الفحص البصري، والتحقق من الأبعاد، واختبار الضغط الهيدروستاتيكي المعتمد بتقارير اختبار المواد (MTR EN 10204 3.1) للتتبع الكامل.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| المعيار | ASME B16.9، ASTM A403 |
| خيارات المواد | WP304، WP304L، WP316L، WP321، WP347، S31803 |
| النوع | قطعة وصل متساوية (قطعة وصل مستقيمة) |
| نطاق الحجم | 1/2" - 24" (DN15 - DN600) بدون لحام |
| سمك الجدار | SCH40 / SCH40S |
| اختبار الضغط | اختبار هيدروستاتيكي 1.5x ضغط التصميم، حسب ASME B31.3 |
| اتصال النهاية | نهاية مشطوفة للحام بالbutt حسب ASME B16.25 |
| معيار الاختبار | اختبار الضغط الهيدروستاتيكي، الفحص البصري، التحقق من الأبعاد |
| مدة الاختبار | 30 ثانية كحد أدنى للأحجام حتى 2 بوصة، 60 ثانية للأحجام من 2.5 إلى 8 بوصة، 120 ثانية للأحجام من 10 بوصة وما فوق |
| الشهادة | EN 10204 3.1 MTR، تقرير الاختبار الهيدروستاتيكي، تقارير NDT متوفرة |
المزايا الرئيسية ومجالات التطبيق
- أداء مؤكد لمنع التسرب: يتم ضغط كل قطعة وصل من الفولاذ المقاوم للصدأ ملحومة بالbutt متساوية تم اختبار ضغطها الهيدروستاتيكي وفحصها بشكل فردي، مما يضمن عدم وجود تسرب عند ضغوط الاختبار المعتمدة قبل الشحن
- تتبع كامل للمواد: تشمل حزمة الوثائق الكاملة شهادة اختبار المواد EN 10204 3.1، وتقرير الاختبار الهيدروستاتيكي، وتتبع رقم الحرارة لكل قطعة وصل
- أنظمة خطوط أنابيب النفط والغاز: مناسبة لنقل الهيدروكربونات في مراحل المنبع والوسط والمصب التي تتطلب التحقق من سلامة الضغط المختبر
- محطات توليد الطاقة: مثالية لأنظمة الأنابيب عالية الموثوقية في مرافق الطاقة الحرارية والنووية والدورة المركبة ذات متطلبات الاختبار الصارمة
- معالجة المياه وتحلية المياه: توفر أداءً مضمونًا لمنع التسرب في محطات تحلية المياه بالتناضح العكسي وشبكات الأنابيب عالية الضغط لمعالجة المياه البلدية
- الأنابيب الصناعية للعمليات: تلبي المتطلبات الصعبة لأنظمة توزيع البخار والهواء المضغوط وسوائل العمليات في المنشآت الصناعية
أسئلة متكررة
س: ما هو ضغط الاختبار الهيدروستاتيكي المطبق على قطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt المتساوية لديكم؟
ج: يتم اختبار قطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt المتساوية التي تم اختبار ضغطها الهيدروستاتيكي عند 1.5 مرة من أقصى ضغط تشغيل مسموح به (MAWP) لدرجة المادة والحجم وفئة سمك الجدار المحددة وفقًا لمتطلبات ASME B31.3. بالنسبة لقطعة وصل SCH40 WP316L النموذجية، يتم حساب ضغط الاختبار الهيدروستاتيكي بناءً على الإجهاد المسموح به للمادة عند درجة حرارة الاختبار. نتبع بدقة بروتوكولات الاختبار ASME B16.9 و B31.3. يتم ضغط كل قطعة وصل، والاحتفاظ بها للمدة المحددة في الكود، وفحصها بصريًا بحثًا عن أي تسرب أو تشوه. يتم توفير شهادات اختبار المصنع التي توثق ضغط الاختبار الفعلي والمدة والنتائج مع كل شحنة.
س: هل يؤثر الاختبار الهيدروستاتيكي على الخصائص المادية لقطع وصل الفولاذ المقاوم للصدأ؟
ج: الاختبار الهيدروستاتيكي الذي يتم إجراؤه بشكل صحيح لقطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt المتساوية لا يؤثر سلبًا على الخصائص المادية. يستخدم الاختبار الهيدروستاتيكي الماء كوسيط اختبار، ويتم الحفاظ على ضغط الاختبار ضمن النطاق المرن للمادة. بالنسبة لدرجات الفولاذ المقاوم للصدأ الأوستنيتي مثل WP304L و WP316L، فإن ضغط التصميم 1.5x يبقى عادةً أقل بكثير من قوة الخضوع عند درجة الحرارة المحيطة. تمنع إجراءات التصريف والتجفيف بعد الاختبار تلطخ الماء أو التآكل المتأثر بالميكروبات. يتم تجفيف قطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt المتساوية التي تم اختبار ضغطها الهيدروستاتيكي بالكامل بعد الاختبار وحمايتها بمعالجات مناسبة للحفاظ على السطح قبل التعبئة.
س: هل يمكنك توفير NDT بالإضافة إلى الاختبار الهيدروستاتيكي لقطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt؟
ج: نعم، بالإضافة إلى الاختبار الهيدروستاتيكي القياسي، نقدم اختبارات غير مدمرة (NDT) تكميلية لقطع وصل الفولاذ المقاوم للصدأ الملحة بالbutt المتساوية. تشمل طرق NDT المتاحة الاختبار الإشعاعي (RT)، والاختبار بالموجات فوق الصوتية (UT)، واختبار اختراق الصبغة (PT)، واختبار الجسيمات المغناطيسية (MT)، وتحديد المواد الإيجابية (PMI). يمكن تحديد هذه الاختبارات الإضافية عند الطلب ويتم إجراؤها بواسطة مفتشي NDT معتمدين من المستوى الثاني/الثالث. بالاقتران مع الاختبار الهيدروستاتيكي وشهادة المواد EN 10204 3.1، يوفر برنامج ضمان الجودة الشامل لدينا ثقة كاملة في سلامة المنتج لتطبيقات الخدمة الحرجة.
