القطر الكبير حسب الطلب DN1200 الفولاذ المقاوم للصدأ تقليل مؤخرة الصلان تي ASTM A815 S31803
| مكان المنشأ | تشجيانغ، الصين |
|---|---|
| اسم العلامة التجارية | WNRLN |
| إصدار الشهادات | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| رقم الموديل | LD1200-DSS-تي |
| الحد الأدنى لكمية | 1 قطعة (قطر كبير مخصص) |
| الأسعار | USD 500-5000+ / Piece |
| تفاصيل التغليف | صندوق إطار فولاذي مخصص مع دعامة داخلية للتركيبات ذات القطر الكبير، وحماية صالحة للإبحار |
| وقت التسليم | 25-45 يوم عمل للتصنيع المخصص بقطر كبير |
| شروط الدفع | تي / تي، خطاب الاعتماد |
| القدرة على العرض | 500 قطعة شهريا |
تفاصيل المنتج
| اسم المنتج | قطر كبير مخصص DN1200 دوبلكس من الفولاذ المقاوم للصدأ لتقليل نقطة الإنطلاق | درجة المادة | ASTM A815 دوبلكس UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| أقصى قطر | DN1200 (48 بوصة) | قوة العائد | ≥450 ميجا باسكال (2 × WP316L) |
| PREN (مقاومة التآكل) | 34-35 | طلب | تحلية المياه وحقن المياه البحرية ومصانع الكيماويات واللب والورق |
| إبراز | قطر كبير للحد من المحملة,مخصص DN1200 الأنابيب المحملة,دوبلكس S31803 بعقب اللحام المحملة |
||
منتوج وصف

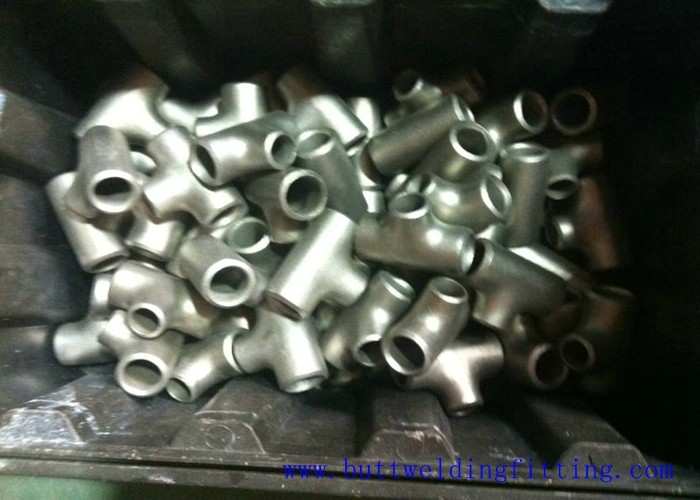

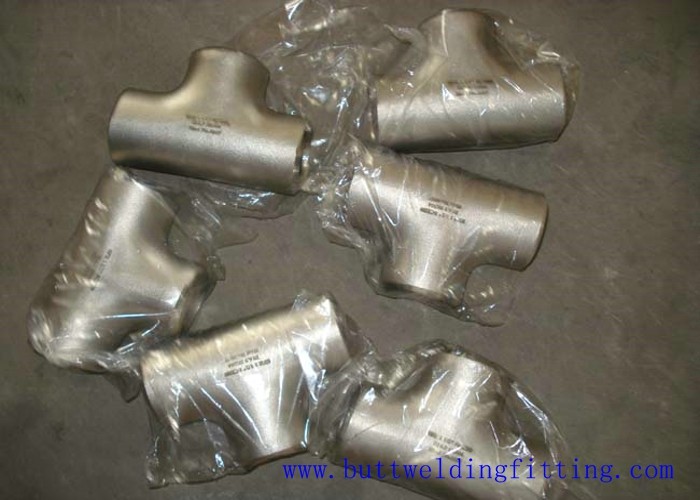

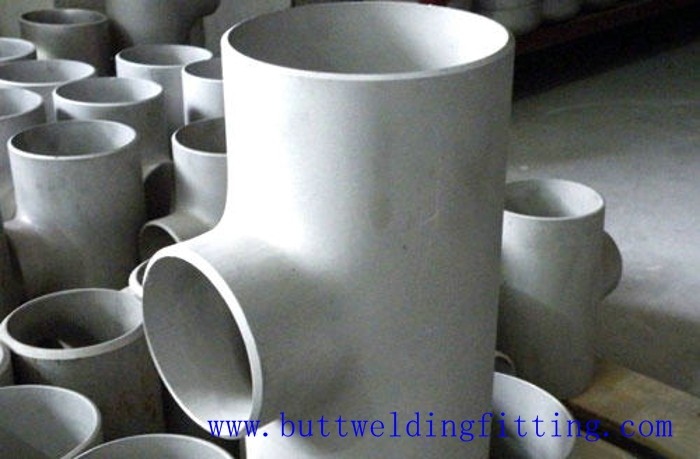

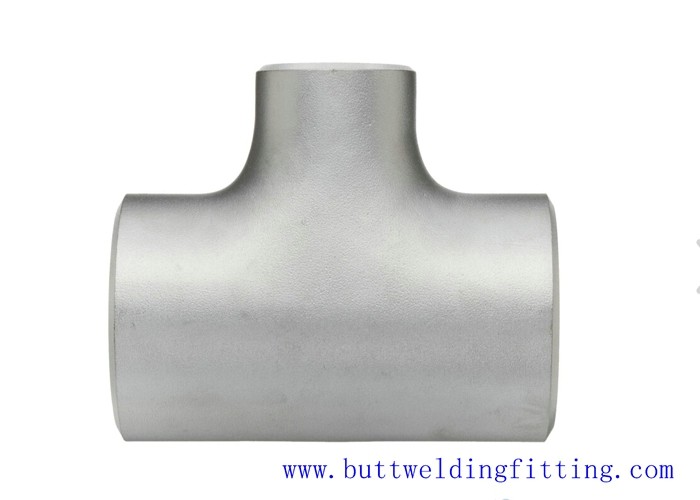

وصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200 ASTM A815 S31803
نظرة عامة على المنتج
وصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200 هي وصلة أنابيب متخصصة ذات فتحة كبيرة مصنعة من الفولاذ المقاوم للصدأ ASTM A815 Duplex UNS S31803 (2205). تجمع وصلة تي المخفضة المصممة خصيصًا هذه بقطر اسمي يصل إلى DN1200 بين القوة العالية للميكرو بنية المزدوجة (حوالي 50٪ أوستنيت ، 50٪ فيريت) مع مقاومة ممتازة للتآكل (PREN 34-35)، مما يوفر حوالي ضعف قوة الخضوع للدرجات الأوستنيتية القياسية مثل WP304L و WP316L.تتيح القوة الأعلى تصميم جدار أرق لنفس تصنيف الضغط، مما يقلل من الوزن وتكلفة المواد في تطبيقات الأقطار الكبيرة. تم تصميم كل وصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص لتلبية متطلبات الأبعاد الخاصة بالمشروع بما في ذلك نسب التخفيض غير القياسية، وأبعاد المركز إلى النهاية المخصصة، وتحضيرات النهاية الخاصة. توفر مادة S31803 المزدوجة مقاومة فائقة للتآكل الناتج عن الإجهاد الكلوريدي، والتآكل الثقبي، والتآكل الشق، مما يجعلها مثالية لأنظمة الأنابيب ذات الفتحات الكبيرة في بيئات الخدمة العدوانية.
المواصفات الفنية
المعلمة
| المواصفات | درجة المادة |
|---|---|
| ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205 | الحد الأقصى للقطر |
| حتى DN1200 (48 بوصة) للبناء الملحوم | النوع |
| وصلة تي مخفضة (نسب تخفيض مخصصة متاحة) | سمك الجدار |
| سمك مخصص حسب حساب التصميم (عادةً SCH10S - SCH40S للأقطار الكبيرة) | الميكرو بنية |
| مزدوجة الطور ~ 50٪ أوستنيت + ~ 50٪ فيريت | قوة الخضوع |
| ≥450 ميجا باسكال (65 ksi) - حوالي 2 * WP304L / WP316L | PREN |
| 34-35 (مقاومة ممتازة للتآكل الثقبي والشق) | المعيار |
| ASME B16.9، ASTM A815، MSS SP-43، NORSOK M-650 | عملية التصنيع |
| بناء ملحوم مع اختبار إشعاعي بنسبة 100٪ للحامات الطولية والدائرية | الاختبار |
| اختبار الضغط الهيدروستاتيكي، اختبار إشعاعي بنسبة 100٪، اختبار اختراق الصبغة، اختبار تحديد هوية المواد (PMI)، قياس محتوى الفريت، اختبار الصدم | المزايا الرئيسية ومجالات التطبيق |
تصميم بقطر كبير محسّن الوزن:
- تتيح قوة الخضوع العالية لمادة S31803 المزدوجة تصميم جدار أرق لوصلات تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200، مما يقلل الوزن بنسبة تصل إلى 30-40٪ مقارنة بوصلات WP316L ذات تصنيف الضغط المكافئ، مما يقلل من متطلبات الدعم الهيكلي وتكاليف التركيب.مقاومة فائقة للتآكل الناتج عن الإجهاد:
- توفر الميكرو بنية المزدوجة مقاومة استثنائية للتآكل الناتج عن الإجهاد الكلوريدي (SCC)، وهو وضع فشل حرج للفولاذ المقاوم للصدأ الأوستنيتي القياسي في أنابيب العمليات ذات الأقطار الكبيرة المعرضة للكلوريدات فوق 60 درجة مئوية.محطات تحلية المياه:
- مثالية لأنابيب سحب مياه البحر وتصريف المحلول الملحي ذات الفتحات الكبيرة، وخطوط تغذية أغشية التناضح العكسي، وتوصيلات مبخرات MED في كل من مرافق تحلية المياه بالتناضح العكسي والحرارية.أنظمة حقن المياه البحرية في المنصات البحرية:
- تستخدم وصلات تي مخفضة من الفولاذ المقاوم للصدأ المزدوج بقطر كبير في منافذ حقن مياه البحر وإعادة حقن المياه المنتجة على المنصات البحرية حيث تكون وفورات الوزن ومقاومة التآكل أمرًا بالغ الأهمية.مصانع الكيماويات والبتروكيماويات:
- مناسبة لأنابيب العمليات ذات الأقطار الكبيرة التي تتعامل مع الهيدروكربونات المكلورة، والأحماض العضوية، والمحاليل الكاوية في مجمعات تصنيع الكيماويات والبتروكيماويات.صناعة اللب والورق:
- تقاوم السوائل البيضاء والخضراء والسوداء المسببة للتآكل في أنظمة أنابيب مصانع اللب ذات الفتحات الكبيرة بما في ذلك خطوط تفريغ الهضم وأنابيب مصانع التبييض.أسئلة متكررة
س: ما هي مزايا مادة S31803 المزدوجة مقارنة بمادة WP316L لوصلات تي مخفضة من الفولاذ المقاوم للصدأ بقطر كبير؟
ج: توفر وصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200 من مادة S31803 المزدوجة أربع مزايا رئيسية مقارنة بمادة WP316L لتطبيقات الفتحات الكبيرة. أولاً، قوة الخضوع ≥450 ميجا باسكال تعادل تقريبًا ضعف قوة WP316L (≥170 ميجا باسكال)، مما يتيح تصميمات جدران أرق تقلل بشكل كبير من وزن الوصلة وتكلفة المواد في الأحجام الكبيرة. ثانيًا، يوفر PREN البالغ 34-35 مقابل 24-26 لمادة WP316L مقاومة أفضل بكثير للتآكل الثقبي والشق. ثالثًا، مادة S31803 المزدوجة محصنة تقريبًا ضد التآكل الناتج عن الإجهاد الكلوريدي، وهو وضع فشل حرج لمادة WP316L فوق 60 درجة مئوية في البيئات التي تحتوي على الكلوريدات. رابعًا، معامل التمدد الحراري لمادة S31803 المزدوجة (~13 * 10⁻⁶ / درجة مئوية) أقرب إلى الفولاذ الكربوني (~11.7 * 10⁻⁶ / درجة مئوية) من WP316L (~16 * 10⁻⁶ / درجة مئوية)، مما يقلل من الإجهاد الحراري عند لحامات المعادن المختلفة في أنظمة الأنابيب الهجينة ذات الأقطار الكبيرة.
س: كيف يتم تصنيع وصلات تي مخفضة مخصصة بقطر كبير DN1200 وما هي ضوابط الجودة المطبقة؟
ج: يتم تصنيع وصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200 لدينا من خلال عملية تصنيع ملحومة باستخدام لوح فولاذي مزدوج ASTM A815 S31803. تشمل العملية قطع مكونات اللوح باستخدام بلازما CNC أو قطع بضغط الماء بأبعاد دقيقة، وتجميع ولحام مؤقت وفقًا لـ WPS/PQR المؤهلين، ولحام اختراق كامل باستخدام مادة حشو مزدوجة ER2209، واختبار غير مدمر حجمي بنسبة 100٪ (اختبار إشعاعي) لجميع خطوط اللحام الطولية والدائرية. تشمل ضوابط الجودة بعد اللحام اختبار اختراق الصبغة لجميع الأسطح، والتحقق من PMI، وقياس محتوى الفريت (الاستهداف 35-65٪ فيريت وفقًا لـ ASTM E562)، واختبار الصدم Charpy V-notch عند الحد الأدنى لدرجة حرارة التصميم، واختبار الضغط الهيدروستاتيكي. يتم توثيق العملية بأكملها مع إمكانية تتبع كاملة من رقم حرارة اللوح إلى تقرير الفحص النهائي، ويتم الإشراف عليها من قبل مفتشي لحام معتمدين (CWI) وفقًا لمتطلبات ASME Section IX و AWS D1.6.
س: ما هي خيارات التخصيص الأبعاد المتاحة لوصلات تي مخفضة بقطر كبير؟
ج: بالنسبة لوصلة تي مخفضة ملحومة من الفولاذ المقاوم للصدأ بقطر كبير مخصص DN1200، نقدم تخصيصًا شاملاً بما في ذلك: نسب تخفيض غير قياسية (مثل 1200 * 900، 1200 * 750، 1200 * 600 وأي تركيبة وسيطة)؛ أبعاد مركز إلى نهاية مخصصة (قيم C و M) لمطابقة تخطيطات الأنابيب الحالية؛ تحضيرات نهاية خاصة بما في ذلك نهايات شفة عنق اللحام، نهايات وصلة تراكب، أو نهايات فان ستون؛ تعزيزات بما في ذلك وصلات فرعية معززة بالوسادة لنسب D/d عالية؛ وامتدادات قطع إضافية للحام مباشر مع المكونات المجاورة. يتم دعم كل تصميم مخصص بحسابات هندسية وفقًا لقواعد استبدال المنطقة ASME B31.3 وتحليل العناصر المحدودة (FEA) عند الحاجة للتكوينات غير القياسية. نقدم رسومات تصنيع مفصلة لموافقة العميل قبل بدء التصنيع، مما يضمن أن وصلة تي المخصصة ذات القطر الكبير تلبي تمامًا متطلبات رسومات الأنابيب الخاصة بالمشروع.
