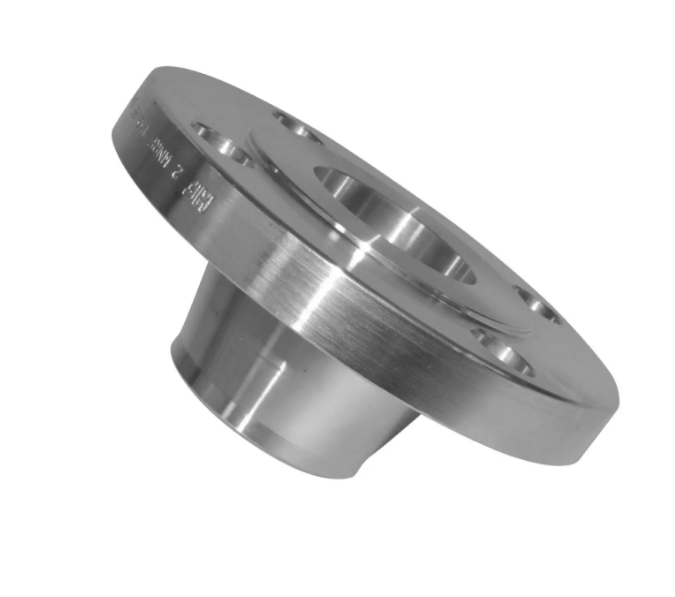

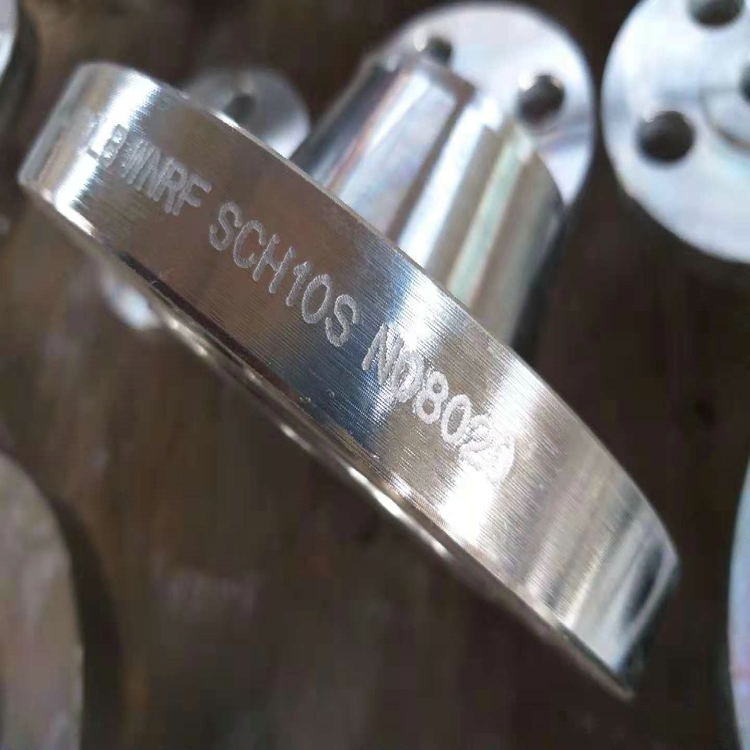

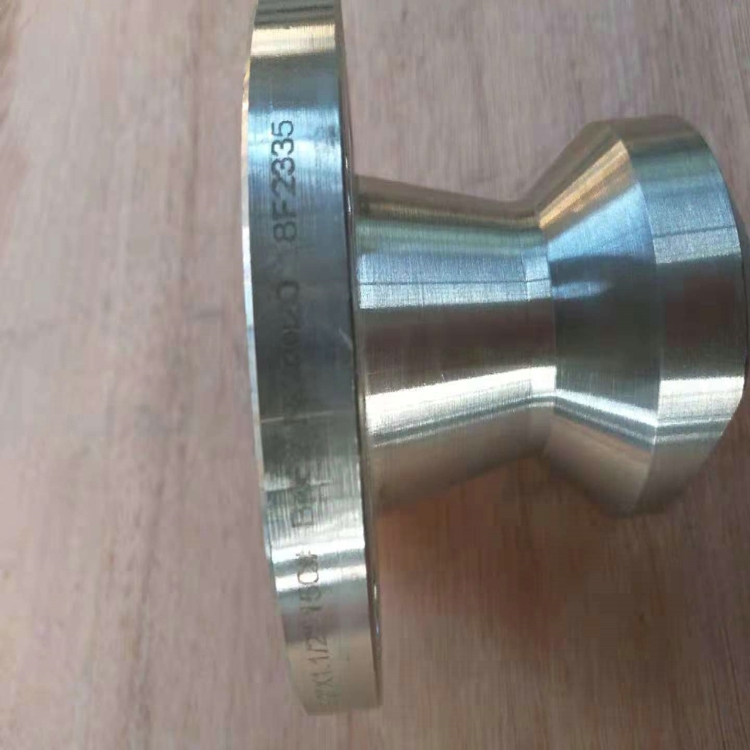

فلانش قياس بفتحة عنق ملحوم طويل مع وجه مرتفع

تم تصميم شفة القياس ذات الرقبة الملحومة الطويلة ذات الوجه المرتفع للقياس الدقيق للتدفق في أنظمة أنابيب النفط والغاز والكيماويات والعمليات. تتميز هذه الشفة المتخصصة بمركز رقبة ملحومة ممتد ووجه مرتفع مصقول بفتحات صنابير الضغط، وهي تستوعب لوحة فتحة أو مقياس تدفق لتوفير قراءات ضغط تفاضلي دقيقة لتطبيقات نقل الملكية والتحكم في العمليات.

مصنوعة وفقًا لمعايير الأبعاد ASME B16.36، كل شفة قياس ذات رقبة ملحومة طويلة مصبوبة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ لتوفير الصلابة الهيكلية المطلوبة للقياس المستقر والمتكرر. يسمح المركز المطول باللحام والفحص الأسهل مع الحفاظ على محاذاة صنابير الضغط، مما يضمن وضع لوحة الفتحة بدقة للحصول على بيانات تدفق موثوقة.

مواصفات المنتج

المزايا الرئيسية

• مركز رقبة ملحومة ممتد لسهولة اللحام والفحص
• فتحات صنابير ضغط مصقولة بدقة لقراءات تدفق دقيقة
• سطح إحكام وجه مرتفع لأداء موثوق للحشيات
• البناء المصبوب يضمن الاستقرار الأبعادي
• يتوافق مع معايير شفة القياس ASME B16.36
• متوفر بمواد الفولاذ الكربوني والفولاذ المقاوم للصدأ
• مناسب لتطبيقات نقل الملكية والتحكم في العمليات
• اتجاه صنابير مخصص وتوافق لوحة الفتحة

أسئلة متكررة

س: ما هو استخدام شفة القياس ذات الرقبة الملحومة الطويلة؟

ج: تُستخدم شفة القياس ذات الرقبة الملحومة الطويلة لتركيب لوحة فتحة لقياس التدفق. تتصل صنابير الضغط في جسم الشفة بجهاز إرسال الضغط التفاضلي، مما يسمح للمشغلين بحساب معدل التدفق من انخفاض الضغط عبر لوحة الفتحة.

س: ما هو الفرق بين شفة الرقبة الملحومة وشفة الرقبة الملحومة الطويلة؟

ج: تتميز شفة الرقبة الملحومة الطويلة بمركز ممتد مقارنة بشفة الرقبة الملحومة القياسية. يوفر هذا المركز الأطول تعزيزًا إضافيًا، ويحسن إمكانية الوصول للحام، ويتم تحديده عادةً لتطبيقات قياس الفتحات حيث تكون هناك حاجة إلى صلابة إضافية ومحاذاة مستقرة لصنابير الضغط.

س: ما هو المعيار الذي يحكم شفة القياس بالفتحات؟

ج: تُصنع شفة القياس بالفتحات وفقًا لمعيار ASME B16.36، الذي يحدد الأبعاد والتفاوتات ومواقع صنابير الضغط. بالنسبة للمشاريع الأوروبية، قد تنطبق معايير EN المكافئة، ويمكن لفريقنا دعم كلا المواصفات.

التصنيع ومراقبة الجودة

تُصقل شفة القياس ذات الرقبة الملحومة الطويلة من قطع مصبوبة مع اهتمام وثيق بموقع صنابير الضغط ومركزية التجويف، حيث يؤثر هذان العاملان بشكل مباشر على دقة قياس التدفق. يتم فحص كل شفة للتحقق من محاذاة فتحات الصنابير، وتشطيب الوجه المرتفع، وأبعاد المركز وفقًا لمعيار ASME B16.36. نقدم أيضًا شهادات اختبار المواد، وعند الطلب، تقارير أبعاد لتطبيقات نقل الملكية.

س: ما مدى دقة قياس التدفق باستخدام شفة فتحة؟

ج: تعتمد دقة قياس التدفق على لوحة الفتحة ومحاذاة صنابير الضغط ومعايرة جهاز الإرسال. تُصقل شفة القياس ذات الرقبة الملحومة الطويلة لدينا بتفاوتات دقيقة لقراءات ضغط مستقرة ومتكررة، مما يدعم عدم يقين القياس بحوالي واحد إلى اثنين بالمائة في أنظمة القياس التي تتم صيانتها جيدًا.
