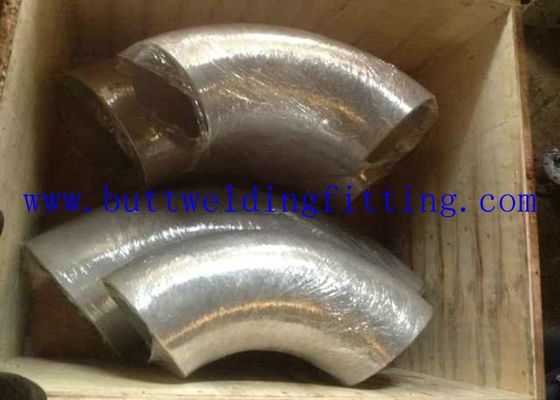

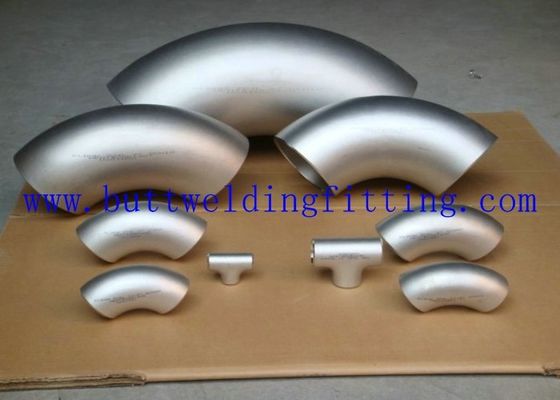

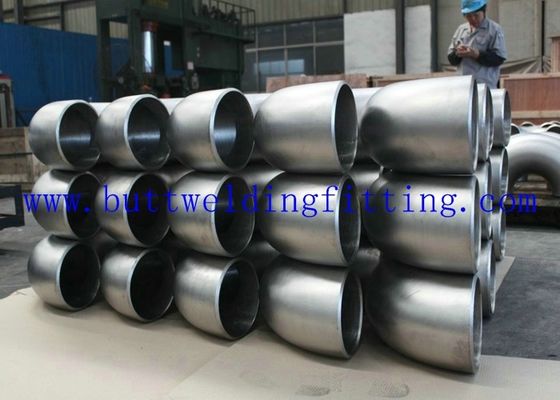

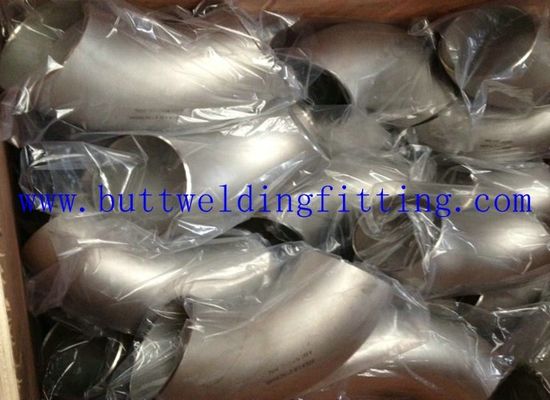

316L الفولاذ المقاوم للصدأ 90 درجة الكوع طويل الشعاع المرفقين SCH10S إلى SCH160

نوع

بعقب اللحام التجهيزات الكوع ، المخفض ، كوم ، نهاية كعب ، غطاء

اساسي

ASME / ANSI B16.9

بحجم

1/2 '' ~ 48 '' (سلس)؛ 16 '' ~ 72 '' (يلحم)

سمك الحائط

Sch5 ~ Sch160XXS

عملية التصنيع

دفع ، الصحافة ، صياغة ، المصبوب ، الخ

مواد

الكربون الصلب ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، الفولاذ المقاوم للصدأ على الوجهين ، سبائك الصلب النيكل

الكربون الصلب

ASTM A234 WPB، WPC؛

الفولاذ المقاوم للصدأ

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306؛

304H / UNS S30409 / 1.4948 ؛

309S / UNS S30908 / 1.4833

309H / UNS S30909 ؛

310S / UNS S31008 / 1.4845 ؛

310H / UNS S31009 ؛

316 / UNS S31600 / 1.4401 ؛

316Ti / UNS S31635 / 1.4571 ؛

316H / UNS S31609 / 1.4436 ؛

316L / UNS S31603 / 1.4404؛

316LN / UNS S31653؛

317 / UNS S31700 ؛

317L / UNS S31703 / 1.4438 ؛

321 / UNS S32100 / 1.4541؛

321H / UNS S32109 ؛

347 / UNS S34700 / 1.4550 ؛

347H / UNS S34709 / 1.4912 ؛

348 / UNS S34800؛

خليط معدني

ASTM A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91؛

ASTM A860 WPHY42 / WPHY52 / WPHY60 / WPHY65؛

ASTM A420 WPL3 / WPL6 / WPL9 ؛

دوبلكس الصلب

ASTM A182 F51 / S31803 / 1.4462؛

ASTM A182 F53 / S2507 / S32750 / 1.4401 ؛

ASTM A182 F55 / S32760 / 1.4501 / Zeron 100؛

2205 / F60 / S32205.

ASTM A182 F44 / S31254 / 254SMO / 1.4547؛

17-4PH / S17400 / 1.4542 / SUS630 / AISI630.

F904L / NO8904 / 1.4539.

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835.

سبائك النيكل الصلب

سبيكة 200 / نيكل 200 / NO2200 / 2.4066 / ASTM B366 WPN ؛

سبيكة 201 / نيكل 201 / NO2201 / 2.4068 / ASTM B366 WPNL ؛

سبيكة 400 / مونيل 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC ؛

سبيكة K-500 / Monel K-500 / NO5500 / 2.475 ؛

سبيكة 600 / Inconel 600 / NO6600 / NS333 / 2.4816 ؛

سبيكة 601 / Inconel 601 / NO6001 / 2.4851 ؛

سبيكة 625 / Inconel 625 / NO6625 / NS336 / 2.4856 ؛

سبيكة 718 / Inconel 718 / NO7718 / GH169 / GH4169 / 2.4668 ؛

Alloy 800 / Incoloy 800 / NO8800 / 1.4876؛

سبيكة 800H / Incoloy 800H / NO8810 / 1.4958 ؛

سبيكة 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959 ؛

سبيكة 825 / Incoloy 825 / NO8825 / 2.4858 / NS142 ؛

سبيكة 925 / Incoloy 925 / NO9925 ؛

Hastelloy C / Alloy C / NO6003 / 2.4869 / NS333؛

سبيكة C-276 / Hastelloy C-276 / N10276 / 2.4819 ؛

سبيكة C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610 ؛

سبيكة C-22 / Hastelloy C-22 / NO6022 / 2.4602 ؛

سبيكة C-2000 / Hastelloy C-2000 / NO6200 / 2.4675 ؛

سبيكة B / Hastelloy B / NS321 / N10001 ؛

سبيكة B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617 ؛

سبيكة B-3 / Hastelloy B-3 / N10675 / 2.4600 ؛

سبيكة X / Hastelloy X / NO6002 / 2.4665 ؛

سبيكة G-30 / Hastelloy G-30 / NO6030 / 2.4603 ؛

سبيكة X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669 ؛

سبيكة 20 / نجار 20Cb3 / NO8020 / NS312 / 2.4660 ؛

سبيكة 31 / NO8031 / 1.4562 ؛

سبيكة 901 / NO9901 / 1.4898 ؛

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / Alloy 926؛

Inconel 783 / UNS R30783؛

NAS 254NM / NO8367 ؛

مونيل 30C

Nimonic 80A / سبائك النيكل 80A / UNS N07080 / NA20 / 2.4631 / 2.4952

Nimonic 263 / NO7263

Nimonic 90 / UNS NO7090؛

Incoloy 907 / GH907؛

Nitronic 60 / Alloy 218 / UNS S21800

صفقة

الحالات خشبية ، المنصات ، أكياس النايلون أو وفقا لمتطلبات العملاء

موك

1PCS

الوحدة: بوصة
اسمى، صورى شكلى، بالاسم فقط
يضخ
بحجم

خارج ضياء.
(OD)

سمك الجدار (t)

90o L / R الكوع

مركز لإنهاء أ

45o L / R

مركز الكوع

لإنهاء ب

90o S / R الكوع

مركز لإنهاء أ

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1 / 4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1 / 2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1 / 2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00
