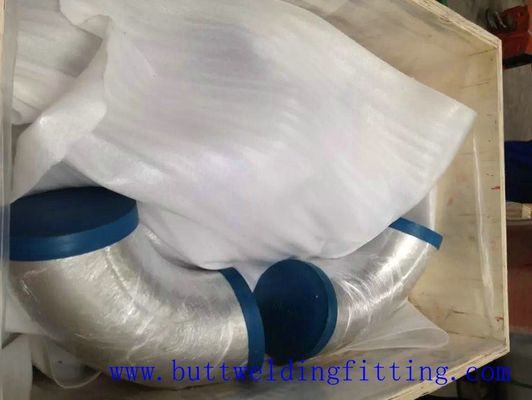

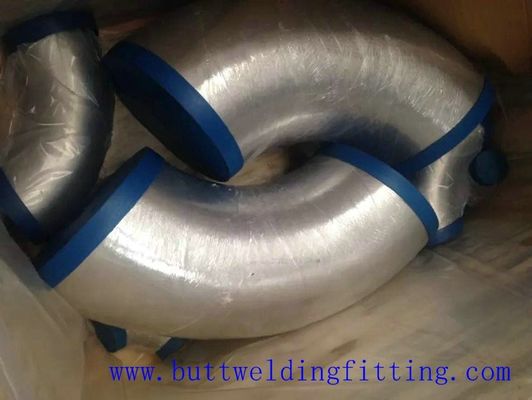

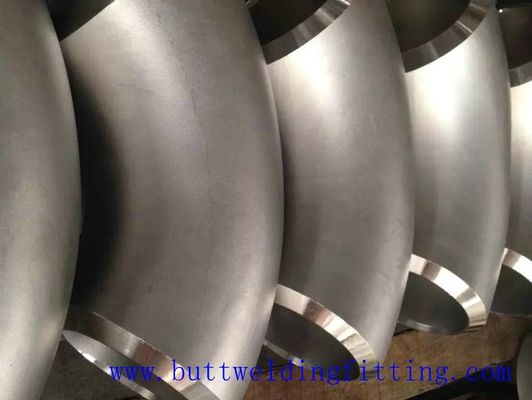

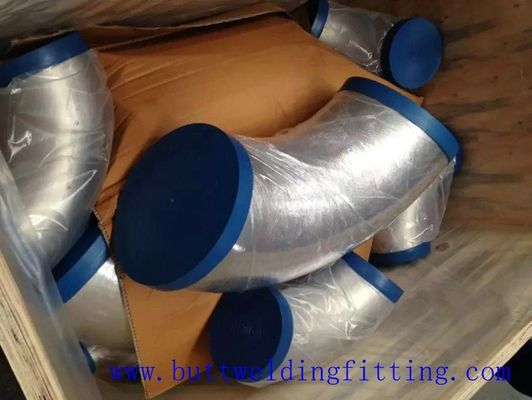

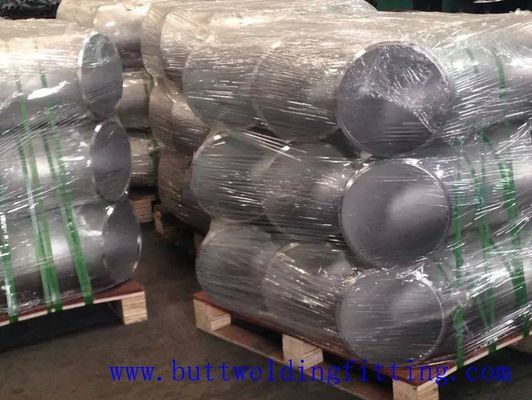

طويل الشعاع الفولاذ المقاوم للصدأ بعقب اللحام تجهيزات الصلب 90 درجة الكوع 1-72 بوصة

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
مكان المنشأ الصين
اسم العلامة التجارية Tobo
إصدار الشهادات ISO9001, API,CE
رقم الموديل كوع
الحد الأدنى لكمية 1pcs
الأسعار USD Depending on quantity
تفاصيل التغليف PLY-WOODEN حالة أو منصّة نقّالة
وقت التسليم 10-100 يوما اعتمادا على الكمية
شروط الدفع T/T, L/C, ويسترن يونيون
القدرة على العرض 3,0000pcs لكلّ شهر
تفاصيل المنتج
شكل كفؤ مواد الفولاذ المقاوم للصدأ
بحجم سلس 1/2 "إلى 24" الملحومة 24 "إلى 72" سماكة Sch10-Sch160 XXS
القطر الخارجي 1-72inch
إبراز

التجهيزات أنبوب اللحام بعقب

,

والتجهيزات الأنابيب الملحومة بعقب
اترك رسالة
منتوج وصف

طويل الشعاع الفولاذ المقاوم للصدأ بعقب اللحام تجهيزات الصلب 90 درجة الكوع

إن مواسير Zhitong المصنوعة من الصلب غير القابل للصدأ 304 / 304L هي عبارة عن أنبوب قصير نصف قطره 90 درجة لتغيير اتجاه التدفق بين الأنابيب. إن وصلة اللحام بعقب الكوع مشطوفة للسماح بحمل سلس وتدفق أفضل للسوائل. مصنوعًا من الفولاذ المقاوم للصدأ 304 / 304L ، حيث يقلل محتوى الكربون المنخفض في تركيب الأنابيب هذا من هطول الأمطار كربيد أثناء اللحام ، مما يضمن مقاومة التآكل. إنها تلبي كل من معايير قوة الصلب 304 ومعايير الكربون المنخفضة للغاية 304L لضمان الجودة.

تركيبات الأنابيب عبارة عن مكونات تستخدم لتوصيل وإنهاء ومراقبة التدفق وتغيير اتجاه الأنابيب في العديد من الصناعات المختلفة. عند شراء تجهيزات الأنابيب ، فكر في التطبيق ، حيث سيؤثر ذلك على نوع المادة وشكلها وحجمها والمتانة المطلوبة. تتوفر التركيبات أو الخيوط ، في العديد من الأشكال والأنماط والأحجام والجداول الزمنية (سماكة جدار الأنبوب).

التفاصيل السريعة:

· المواد: الفولاذ المقاوم للصدأ

التقنيات: مزورة

النوع: الكوع

اتصال: لحام

الشكل: متساوي

رئيس الكود: جولة

الحجم: 1/2 "-72"

الضغط: sch10-xxs

· الزاوية: 22.5 درجة ، 30 درجة ، 45 درجة ، 60 درجة ، 90 درجة ، 180 درجة

· التطبيق: الآلات الكيميائية البترولية الطاقة الكهربائية ، صناعة الورق ، إلخ

قياسي: ASME ANSI MSS-SP JISB DIN BS GB

التعبئة: في الحالات الخشبية ، المنصات ، أو حسب متطلبات العملاء

· دائرة نصف قطرها: دائرة نصف قطرها قصيرة ، دائرة نصف قطرها طويل

المؤهل: API ، ISO ، CE

· المعالجة السطحية: طبيعي

وصف:

1. رقم المنتج: 003fittings-Cosco Steel

2. المنتج يستخدم بشكل رئيسي في البترول والغاز ، المصانع الكيماوية ، محطات الطاقة ، المعادن ، بناء السفن ، إلخ.

3. عملية الإنتاج بدقة ، بموجب إرشادات نظام الجودة ISO9001: 2008.

4. شهادة MTC حسب EN10204 3.2.1.

5. وضع العلامات: الشعار المسجل ، رقم الحرارة ، الصف الصلب ، قياسي ، الحجم

6. التعبئة: صندوق خشبي أو لوح خشبي.

7. رمز النظام المنسق: 73072300

المنتج كوع
نوع

نصف قطر طويل أو قصير.

22.5 درجة ، 30 درجة ، 45 درجة ، 60 درجة ، 90 درجة ، 180 درجة ،

بعقب اللحام الكوع ، تزوير الكوع الخيوط ، شارع الكوع.

بحجم

بعقب اللحام

DN: DN10 ~ 1200 DN

وزن: SCH10-XXS

تعدين

DN: DN10 ~ DN150

فئة الضغط: 150LBS ~ 10000LBS

اساسي

ANSI B16.5 و B16.11 و B16.3 و

ASTM A234 / A234M ، ASTM A403 / A403M ، ASTM A420 / A420M ، ASTM A182 / A182M ، DIN2605 ، JIS B2311 ، JIS B2312. HG، GB، SH، HGJ، JB، ANSI، JIS، DIN

مواد

A105 و WPB و WPC و WP1 و WP12 و WP11 و WP22 و WP5 و WP9 و WPR و WP91 و WP304 و WP304L و WP309 و WP310 و WP316 و WP316 و WP316L و WP317 و WP317L و WP321 و WP347 و WP348 و WPL6 و WPL8 و WPL9 ، F1 ، F5 ، F1

المعالجة السطحية

PE

زيت مانع االصدأ ملطخ

الجلفنة

تلميع

طلاء الورنيش

الوضعية

المواد الكيميائية

الدهون والأسمدة

مصانع السكر و معامل التقطير

صناعات الاسمنت

بناء السفن

صناعات الورق

نقل النفط والغاز الطبيعي للبتروكيماويات.

مواد:

مواد ASTM الكربون الصلب (ASTM A234WPB ،، A234WPC ، A420WPL6.

الفولاذ المقاوم للصدأ (ASTM A403 WP304 ، 304L ، 316316L ، 321. 1Cr18Ni9Ti ،

00Cr19Ni10،00Cr17Ni14Mo2 ، إلخ.)

سبائك الصلب: A234WP12 ، A234WP11 ، A234WP22 ، A234WP5 ،
A420WPL6، A420WPL3
DIN الكربون الصلب: St37.0 ، St35.8 ، St45.8
الفولاذ المقاوم للصدأ: 1.4301،1.4306،1.4401،1.4571
سبائك الصلب: 1.7335،1.7380،1.0488 (1.0566)
JIS الكربون الصلب: PG370 ، PT410
الفولاذ المقاوم للصدأ: SUS304 ، SUS304L ، SUS316 ، SUS316L ، SUS321
سبائك الصلب: PA22 ، PA23 ، PA24 ، PA25 ، PL380
GB 10 # ، 20 # ، 20G ، 23g ، 20R ، Q235 ، 16Mn ، 16MnR ، 1Cr5Mo ،
12CrMo، 12CrMoG، 12Cr1Mo

تخصيص

القطر الاسمي خارج القطر في شطبة مركز لإنهاء مركز إلى مركز العودة إلى الوجه
45 درجة الكوع 90 درجة الكوع 180 درجة الكوع
د ب ا O ك
DN NPS سلسلة أ سلسلة ب

طويل

نصف القطر

طويل

نصف القطر

قصيرة

نصف القطر

طويل

نصف القطر

دائرة نصف قطرها قصيرة

طويل

نصف القطر

دائرة نصف قطرها قصيرة
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26.9 25 19 38 - 76 - 51 -
25 1 33.7 32 22 38 25 76 51 56 41
32 1.1 / 4 42.4 38 25 48 32 95 64 70 52
40 1.1 / 2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1 / 2 76.1 (73) 76 44 95 64 190 127 132 100
80 3 88.9 89 51 114 76 229 152 159 121
90 3.1 / 2 101.6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 305 203 210 159
125 5 139.7 133 79 190 127 381 254 262 197
150 6 168.3 159 95 229 152 457 305 313 237
200 8 219.1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323.9 325 190 457 305 914 610 619 467
350 14 355.6 377 222 533 356 1067 711 711 533
400 16 406.4 426 254 610 406 1219 813 813 610
450 18 457.2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

ملحوظة:

1. من الأفضل عدم اختيار الرقم بين قوسين

2. يفضل اختيار السلسلة A

700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

الوزن تقريبا:

DN بوصة OD F ب 5S 10S 20S 40S 80S 120S
15 1/2 18 21.3 38 16 0.04 0.05 0.05 0.06 0.059 0.063 0.06 0.08 0.08 0.10
20 3/4 25 26.7 38 0.06 0.06 0.07 0.08 0.08 0.09 0.09 0.10 0.13 0.13
25 1 32 33.4 38 16 0.08 0.08 0.12 0.13 0.13 0.135 0.14 0.14 0.18 0.19
32 1.1 / 4 38 42.2 48 20 0.11 0.13 0.18 0.21 0.21 0.24 0.23 0.26 0.31 0.35
40 1.1 / 2 45 48.3 57 24 0.16 0.17 0.26 0.28 0.30 0.32 0.33 0.35 0.44 0.48
50 2 57 60.3 76 32 0.28 0.29 0.45 0.47 0.59 0.61 0.62 0.66 0.95 0.90
65 2.1 / 2 73 76.1 95 40 0.55 0.57 0.80 0.83 0.96 1.1 1.25 1.31 1.72 1.80
80 3 89 114 47 0.80 1.17 1.6 2.06 2.86
90 3.1 / 2 101.6 133 55 1.08 1.57 2.1 2.74 3.82
100 4 108 114.3 152 63 1.31 1.39 1.01 2.03 2.65 2.87 3.54 3.76 5.13 5.46 6.27 6.68
125 5 133 141.3 139.7 190 79 2.68 2.82 2.87 3.24 3.45 3.41 4.81 5.12 5.06 6.16 6.54 6.47 8.71 9.25 9.14 11.3 12.0 11.9
150 6 159 168.3 165.2 229 95 3.85 4.10 4.03 4.69 4.96 4.87 6.97 7.38 7.24 9.56 10.1 9.95 14.4 15.3 15.0 18.6 19.8 19.4
200 8 219 216.3 305 126 7.15 7.05 9.65 9.53 16.1 15.9 20.4 20.1 31.0 30.5 43.1 42.5
250 10 273 267.4 381 128 13.7 13.2 16.7 16.3 25.8 24.6 36.2 35.4 57.2 56.2 79.7 77.6
300 12 325 323.9 318.5 457 189 23.0 22.6 22.3 26.1 26.0 25.5 36.1 36.0 35.3 55.7 55.5 56.1 95.2 94.8 92.7 133 133 132
350 14 377 355.6 533 221 30.8 29.0 36.9 34.7 60.2 56.7 83.1 78.2 147 138 202 189
400 16 426 406.4 610 253 41.8 39.9 47.7 45.5 78.0 74.3 122 116 211 201 280 267
450 18 478 457.2 686 284 52.9 50.5 60.3 57.7 87.7 83.8 175 167 301 287 422 403
500 20 529 508 762 316 74.2 71.3 84.9 81.5 146 140 242 232 414 398 577 552
550 22 559 838 347 86.3 98.8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
