الفولاذ المقاوم للصدأ مزورة 90 درجة الكوع LR مرآة الانتهاء من OD 60.30 - 610.00mm

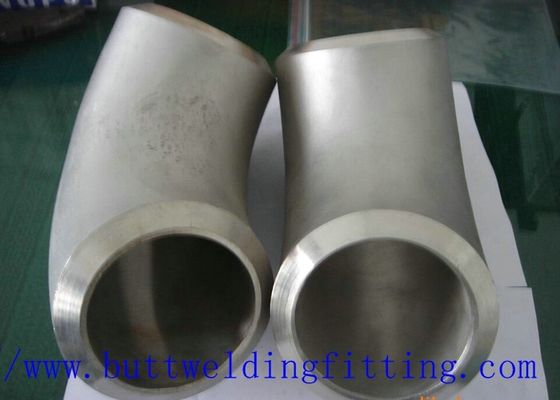

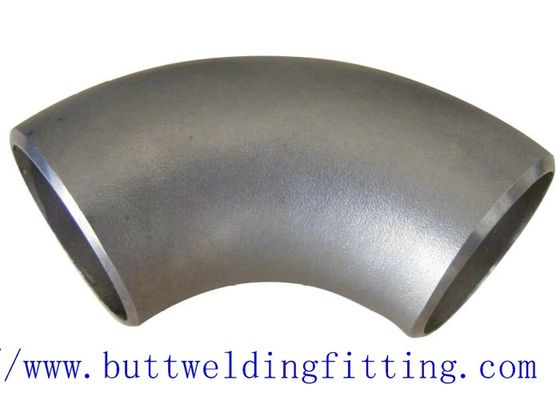

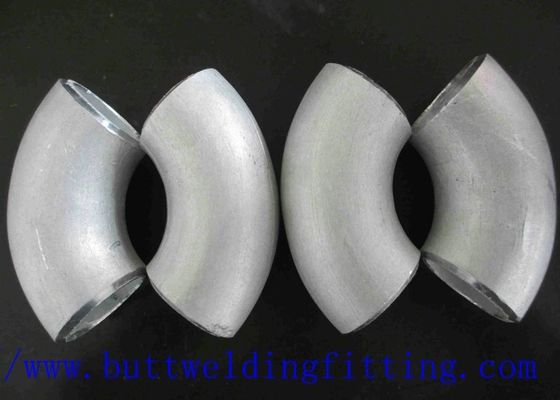

  • Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm
  • Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm
  • Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm
  • Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm
  • Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm
مكان المنشأ الصين
اسم العلامة التجارية TOBO
إصدار الشهادات SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
رقم الموديل ASTM 304 / 316L
الحد الأدنى لكمية 1pc
الأسعار قابل للتفاوض
تفاصيل التغليف PLY-WOODEN حالة أو منصّة نقّالة
وقت التسليم 15 عمل يوم
شروط الدفع T / T ، D / P ، D / A ، ويسترن يونيون
القدرة على العرض 9800000PCS في الشهر
تفاصيل المنتج
اسم المنتج كوع ستانلس ستيل معيار ANSI / ASME ، EN ، DIN ، JIS ، GOST إلخ.
اكتب الكوع ، المحملة ، المخفض ، الغطاء ، الشفة ، الأنابيب تقنية مزور
التطوير التنظيمي 60.30-610.00 ملم المعالجة السطحية سفع بالرمل ، درفلة الرمل ، سفع بالرمل
طريقة صنع دفعت الساخنة
إبراز

الفولاذ المقاوم للصدأ 90 درجة الكوع

,

بعقب اللحام الكوع
اترك رسالة
منتوج وصف

الفولاذ المقاوم للصدأ 304 / 316L أكواع الأنابيب 90 درجة LR مرآة منتهية


أكواع الأنابيب غير القابل للصدأ عبارة عن قطع توصيل منحنية تربط أطوالًا مستقيمة من الأنابيب ، عادةً بزاوية 90 درجة أو 45 درجة ، مما يسمح بتجنب العوائق في السباكة والتهوية واللحام وتطبيقات السيارات.
Stainless elbow 45 degree90 degree180 degree
45 درجة90 درجة180 درجة
لقد اعتمدنا معدات إنتاج متقدمة لتصنيع أكواع نصف القطر القصير (1D D711.2 ～ D1219.2) ، والتي لا يمكنها فقط تحسين جودة المنتج ، ولكن أيضًا توفير المواد الخام.
سميكة مقابل رقيقة
elbow thick VS thin

مقارنة سمك الأكواع المقاومة للصدأ ذات المقاييس 8 مقارنة بمتوسط ​​مادة مشعب العادم- أنبوب قياس 16 304

الأكواع داخل ملحومة
elbow thick VS thin

أنبوب مقطع عرضي تم تطهيره لإظهار السطح الداخلي الدقيق للحام ، مع عدم وجود أي فرصة للتشقق

بحجم:
كوع غير ملحوم: 1/2 "24" DN15 ～ DN600
كوع اللحام: 6 "72" DN150 ～ DN1800
سمك الحائط :
sch10، sch20، sch30، std، sch40، sch60، xs، sch80، sch100، sch120، sch140، sch160، xxs، sch5s، sch20s، sch40s، sch80s
أقصى سمك للجدار: 200 مم
المواد
SS304 ، SS316L
التشطيب:
تنظيف الحمض ، وتلميع الخط ، وتلميع المرآة ، والسفع الرملي.
المعايير
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
العمليات الصناعية
الانحناء والضغط والضغط والتزوير والتشغيل الآلي وأكثر من ذلك
خدم الصناعات
أكواع الأنابيب الخاصة بنا مستخدمة على نطاق واسع في العديد من الصناعات ، مثل توليد الطاقة ، البترول ، الغاز الطبيعي ، الكيماويات ، بناء السفن ، التسخين ، صناعة الورق ، التعدين وما إلى ذلك.

ASME B16.9 لحام بعقب 45 درجة أبعاد الكوع نصف قطرها طويل

ASME B16.9 Butt weld 45 degree Short Radius Elbow Dimensions


NPSالتطوير التنظيمي
د		90 درجة
شعاع طويل
مركز إلى نهاية
أ		45 درجة
شعاع طويل
مركز إلى نهاية
ب		90 درجة
ثلاثي الأبعاد
مركز إلى نهاية
أ		45 درجة
ثلاثي الأبعاد
مركز إلى نهاية
ب
1/221.33816--
3/426.738195724
133.438227631
1¼42.248259539
1½48.3572911447
260.3763515263
2½73954419079
388.91145122995
3½101.613357267111
4114.315264305127
5141.319079381157
6168.322995457189
8219.1305127610252
10273381159762316
12323.8457190914378
14355.65332221067441
16406.46102541219505
184576862861372568
205087623181524632
225598383431676694
246109143811829757
266609914061981821
2871110674382134883
3076211434702286964
32813121950224381010
34864129553325911073
36914137256527431135
38965144860028961200
401016152463230481264
421067160066032001326
441118167669533531389
461168175372735051453
481219182975936581516



ASME B16.9 45 ° تحمل أبعاد الكوع بنصف قطر طويل

التسامح الأبعاد - الأكواع
لجميع التركيباتالأكواع 90/45 درجةإرجاع 180 درجة
حجم الأنبوب الاسمي (NPS)خارج Ø
في شطبة		داخل Ø
في النهاية		سمك الحائط
ر / t1		مركز لإنهاء خافت.ABCMمن المركز إلى المركز الخافت.
ا		العودة إلى الوجه الخافت.
ك		محاذاة النهايات
يو
1/2 أ 2 1/210،8لا2771
3 أ 3 1/211،6أقل2771
4+2 -11،6من2771
5 أ 6+3 -11،687.50٪2771
821،6من الاسمي2771
10+4 -33،2القراد2772
12 أ 18+4 -33،2 31072
20 أ 24+6 -54،8 31072
26 أ 30+7 -54،8 3...............
32 أ 48+7 -54،8 5...............



التسامح الزاوي
اختصار الثانيأقصى زاويةماكس خارج الطائرة
سص
1/2 أ 412
5 أ 824
10 أ 1235
14 أ 1637
18 أ 24410
26 أ 30510
32 أ 42513
44 أ 48520
