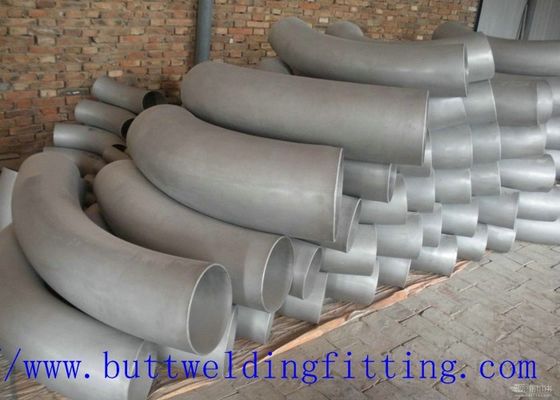

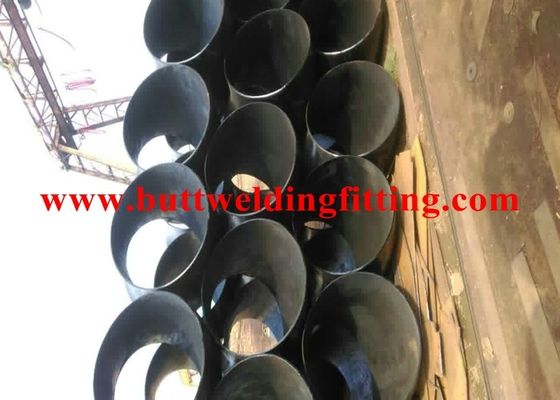

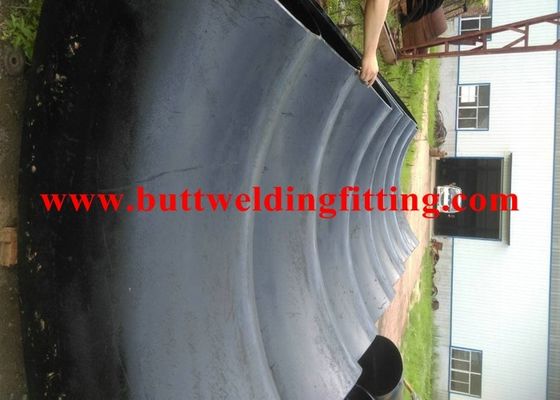

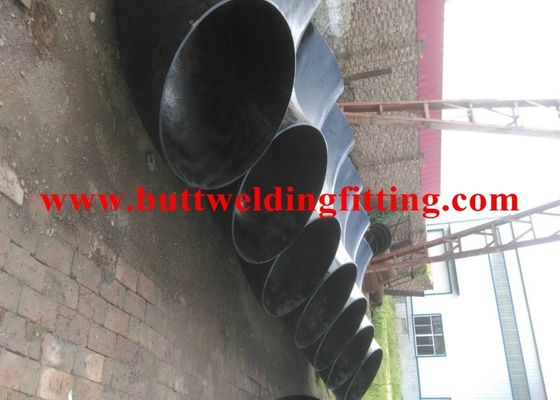

الفولاذ المقاوم للصدأ / الكربون الصلب القطر الكبير بعقب اللحام الكوع ASTM 304 316L

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
مكان المنشأ الصين
اسم العلامة التجارية TOBO
إصدار الشهادات SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
رقم الموديل ASTM 304 / 316L
الحد الأدنى لكمية 1pc
الأسعار قابل للتفاوض
تفاصيل التغليف PLY-WOODEN حالة أو منصّة نقّالة
وقت التسليم 15 عمل يوم
شروط الدفع T / T ، D / P ، D / A ، ويسترن يونيون
القدرة على العرض 9800000PCS في الشهر
تفاصيل المنتج
اسم المنتج كوع ستانلس ستيل نوع الكوع ، المحملة ، المخفض ، الغطاء ، الشفة ، الأنابيب
تطبيق صناعي تقنية مزور
التطوير التنظيمي 60.30-610.00 ملم المعالجة السطحية سفع بالرمل ، درفلة الرمل ، سفع بالرمل
نصف القطر 2D 3D 5D
إبراز

الفولاذ المقاوم للصدأ 90 درجة الكوع

,

بعقب اللحام الكوع
اترك رسالة
منتوج وصف

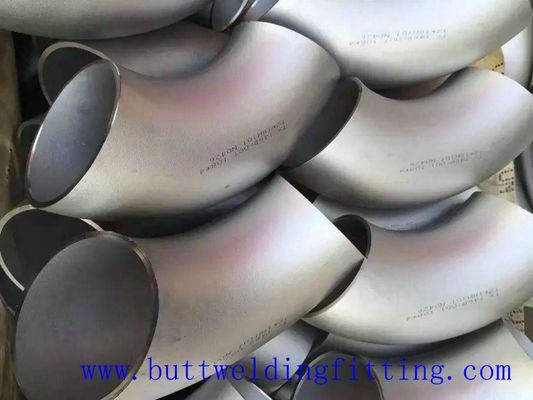

الفولاذ المقاوم للصدأ 304 / 316L الأنابيب المرفقين 90 درجة LR مرآة الانتهاء

الكوع ذو القطر الأكبر هو قطع ربط منحنية تربط أطوالاً مستقيمة من الأنابيب ، عادة بزاوية 90 درجة أو 45 درجة ، مما يسمح بتجنب العوائق في تطبيقات السباكة والتهوية واللحام والسيارات.
المرفقين القطر الكبير
المرفقين القطر الكبير

بحجم:
5 "-62" بوصة ، DN15-DN1480
سمك الجدار: Sch5-Sch160 XXS

مواد:
الكربون الصلب: ASTM A234 WPB ، WPC ، ASTM A420 WPL1 ، WPL3 ، WPL6 ، WPHY42 ، 46 ، 52 ، 56 ، 60 ، 65 ، 70
سبائك الصلب: ASTM A234 WP1 ، WP12 ، WP11 ، WP22 ، WP5 ، WP7 ، WP8 ، WP91 API5L X42 X52 X60 X65 X70 X80
الفولاذ المقاوم للصدأ: ASME A403 WP304 ، 304L ، 316 ، 316L ، 310
المعايير: ANSI و DIN و JIS و GB و ASTM و JB و SH و YB و SY و HG و API ASME

الاستعمال:
البترول ، الكيميائية ، الطاقة ، الغاز ، المعادن.

تستخدم كوع الأنابيب لدينا على نطاق واسع في العديد من الصناعات ، مثل توليد الطاقة ، البترول ، الغاز الطبيعي ، المواد الكيميائية ، بناء السفن ، التدفئة ، صناعة الورق ، المعادن ، إلخ.

45 درجة طويل الشعاع الكوع

مشمس الصلب هي الصانع والمصدر والمورد من 45 درجة الكوع طويل الشعاع. يتم تصنيع الكوع ذي نصف القطر الطويل بدرجة 45 درجة باستخدام مواد خام فائقة الجودة. يتم استخدام Butt weld 45 ° LOng Radius Elbow لتوصيل الأنابيب بأقطار مختلفة وإيجاد تطبيقات واسعة في مختلف المواد الكيميائية وصناعات البناء والورق والاسمنت وبناة السفن.

لقد استخدمنا معدات إنتاج متقدمة لجعل كوعنا Long Radius 45 درجة (1D D711.2 ～ D1219.2) ، والذي لا يمكن فقط تحسين جودة المنتج ، ولكن أيضًا توفير المواد الخام.

45 درجة طويل الشعاع الكوع بحجم:
الكوع غير الملحوم: 1/2 "～ 24" DN15 ～ DN600
كوع اللحام: 6 "～ 72" DN150 ～ DN1800

سمك الحائط :
sch10 ، sch20 ، sch30 ، std ، sch40 ، sch60 ، xs ، sch80 ، sch100 ، sch120 ، sch140 ، sch160 ، xxs ، sch5s ، sch20s ، sch40s ، sch80s
أقصى سماكة الجدار: 200 مم

المواد
الكربون الصلب: ASTM / ASME A234 WPB-WPC
سبائك الصلب: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
الفولاذ المقاوم للصدأ: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
درجة حرارة منخفضة الصلب: ASTM / ASME A402 WPL 3-WPL 6
فولاذ عالي الأداء: ASTM / ASME A860 WPHY 42-46-52-60-65-70

المعايير
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

العمليات الصناعية
الانحناء ، والضغط ، والضغط ، وتزوير ، بالقطع وأكثر من ذلك

الصناعات خدم
تستخدم كوع الأنابيب لدينا على نطاق واسع في العديد من الصناعات ، مثل توليد الطاقة ، البترول ، الغاز الطبيعي ، المواد الكيميائية ، بناء السفن ، التدفئة ، صناعة الورق ، المعادن ، إلخ.

ASME B16.9 بعقب اللحام 45 درجة نصف القطر الكوع الأبعاد

ASME B16.9 بعقب اللحام 45 درجة نصف قطرها قصيرة الكوع الأبعاد

NPS OD
د 		90 درجة
نصف القطر الطويل
مركز إلى النهاية
ا 		45 درجة
نصف القطر الطويل
مركز إلى النهاية
ب 		90 درجة
3D
مركز إلى النهاية
ا 		45 درجة
3D
مركز إلى النهاية
ب
1/2 21.3 38 16 - -
3/4 26.7 38 19 57 24
1 33.4 38 22 76 31
1¼ 42.2 48 25 95 39
1½ 48.3 57 29 114 47
2 60.3 76 35 152 63
2½ 73 95 44 190 79
3 88.9 114 51 229 95
3½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323.8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

ASME B16.9 45 درجة نصف قطرها طويل الكوع التسامح الأبعاد

التسامح البعدية - المرفقين
لجميع التجهيزات المرفقين 90/45 درجة 180 ° عوائد
حجم الأنبوب الاسمي (NPS) خارج Ø
في شطبة 		داخل Ø
في النهاية 		سمك الحائط
t / t1 		مركز لإنهاء ديم. ABCM مركز إلى مركز ديم.
O 		العودة إلى الوجه خافت.
ك 		محاذاة النهايات
U
1/2 أ 2 1/2 1 0،8 ليس 2 7 7 1
3 أ 3 1/2 1 1،6 أقل 2 7 7 1
4 +2 -1 1،6 من 2 7 7 1
5 أ 6 +3 -1 1،6 87،50٪ 2 7 7 1
8 2 1،6 من الاسمية 2 7 7 1
10 +4 -3 3،2 tickness 2 7 7 2
12 و 18 +4 -3 3،2 3 10 7 2
20 و 24 +6 -5 4،8 3 10 7 2
26 و 30 +7 -5 4،8 3 ..... ..... .....
32 أ 48 +7 -5 4،8 5 ..... ..... .....

الزاوي التسامح
ND ماكس قبالة زاوية ماكس قبالة الطائرة
Q P
1/2 أ 4 1 2
5 أ 8 2 4
10 و 12 3 5
14 أ 16 3 7
18 و 24 4 10
26 و 30 5 10
32 أ 42 5 13
44 أ 48 5 20
