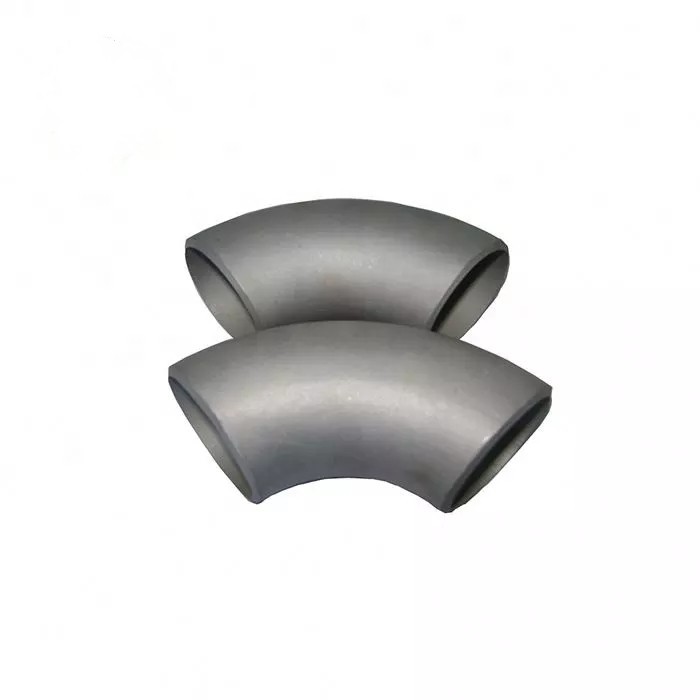

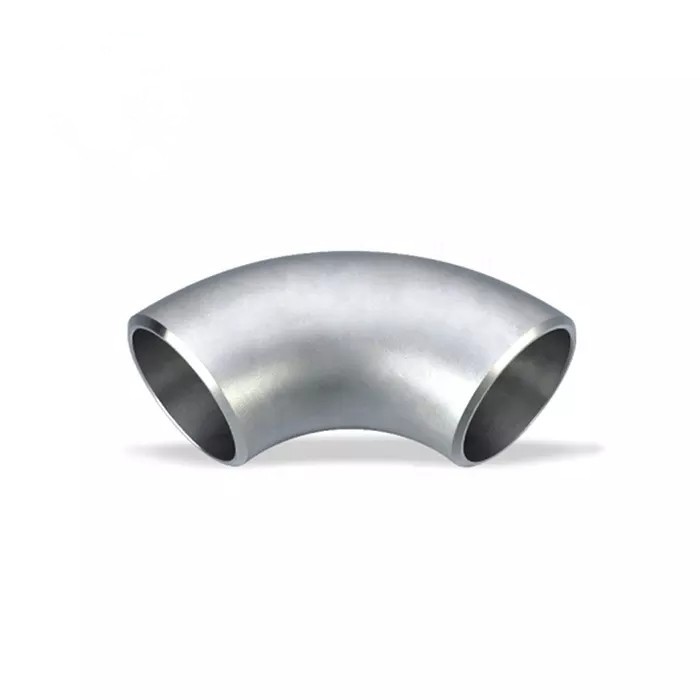

وصلة أنبوبية بزاوية 90 درجة من الفولاذ المقاوم للصدأ 304 ملولبة NPT

وصلة كوع ملولبة NPT من الفولاذ المقاوم للصدأ 304 بزاوية 90 درجة

الوصلة كوع ملولبة NPT من الفولاذ المقاوم للصدأ 304 بزاوية 90 درجة هي وصلة أنابيب مصممة بدقة لتغيير اتجاه التدفق في أنظمة الأنابيب الملولبة. تم تصنيعها من خلالالصب بالاستثمار وفقًا لمواصفاتASTM A351 CF8، توفر وصلة الكوع هذه أداءً موثوقًا مانعًا للتسرب معتصنيف ضغط الفئة 150. يوفر الفولاذ المقاوم للصدأ 304 مقاومة ممتازة للأكسدة والتآكل في بيئات المياه العذبة والبلدية والكيماويات الخفيفة، مما يجعل وصلة الكوع الملولبة هذه خيارًا مفضلاً عبر تطبيقات السباكة ومعالجة المياه وتجهيز الأغذية ومناولة السوائل الصناعية العامة.

تخضع كل وصلة كوع ملولبة NPT لـفحص أبعاد بنسبة 100% للتحقق من الامتثال لمعايير خيوطANSI B1.20.1. يسمح تكوين 90 درجة بتوجيه الأنابيب بكفاءة حول العوائق وعبر المساحات الضيقة. تضمن عملية الصب بالاستثمار سمكًا موحدًا للجدران وأسطحًا داخلية ناعمة للتجويف، مما يقلل من الاضطراب وانخفاض الضغط عبر وصلة الكوع. للمركبين ومصممي الأنظمة الذين يبحثون عن حل موثوق للاتصال الملولب، تجمع وصلة الكوع المصنوعة من الفولاذ المقاوم للصدأ 304 هذه بين سلامة المواد والتصنيع الدقيق.

المواصفات الفنية

المزايا الرئيسية ومجالات التطبيق

• ختم ملولب موثوق: تخلق خيوط NPT المتدرجة ختمًا ميكانيكيًا يزداد إحكامًا عند تجميعه بشكل صحيح مع مادة مانعة للتسرب للخيوط أو شريط PTFE، مما يضمن تشغيلًا مانعًا للتسرب تحت ظروف الضغط المقدرة.
• توافق متعدد الاستخدامات للسوائل: يتحمل الفولاذ المقاوم للصدأ 304 الماء والبخار والأحماض المعتدلة والمحاليل القلوية والسوائل الغذائية والوسائط الصناعية العامة دون تدهور أو تلوث.
• سهولة التركيب في الموقع: تلغي الوصلات الملولبة الحاجة إلى معدات لحام أو مهارات متخصصة، مما يقلل من وقت التركيب وتكاليف العمالة لعمليات التجميع والصيانة الميدانية.
• أنظمة السباكة والتدفئة والتهوية وتكييف الهواء: مثالية لشبكات السباكة التجارية والسكنية، وحلقات التدفئة المائية، ودوائر المياه المبردة، وأنظمة توزيع الهواء المضغوط التي تتطلب وصلات ملولبة.
• مرافق معالجة المياه: مناسبة لخطوط تغذية التناضح العكسي، وأنظمة الترشيح، ولوحات جرعات المواد الكيميائية، وتوزيع مياه العمليات حيث تكون وصلات NPT ومقاومة التآكل مطلوبة.
• معالجة الأغذية والمشروبات: تلبي المتطلبات الصحية لأسطح ملامسة المنتج في صناعات الألبان والجعة والمشروبات وتصنيع الأغذية مع سهولة التفكيك لبروتوكولات التنظيف CIP.
• نقل السوائل الصناعية: متوافق مع خطوط نقل زيت التشحيم والسوائل الهيدروليكية وسوائل التبريد والمواد الكيميائية غير العدوانية في المصانع ومرافق المعالجة.
• أنظمة المساعدة البحرية: مناسبة لأنابيب المياه العذبة والصابورة ومياه الصابورة وغسيل الأسطح على السفن حيث يوفر الفولاذ المقاوم للصدأ 304 مقاومة كافية للتآكل في البيئات فوق سطح السفينة.

أسئلة متكررة

س: ما هو الفرق بين وصلات الكوع الملولبة NPT و BSP؟

ج: تتميز خيوط NPT (National Pipe Taper) بزاوية خيط 60 درجة مع مقطع متدرج وفقًا لمعيار ANSI B1.20.1، مما يخلق ختمًا محكمًا للضغط من خلال تشوه الخيط. تستخدم خيوط BSP (British Standard Pipe) زاوية 55 درجة مع خيارات متوازية أو متدرجة وفقًا لمعيار ISO 7/1. NPT هو المعيار السائد في أمريكا الشمالية، بينما يسود BSP في أسواق أوروبا وآسيا والكومنولث. هذه المعايير الخيوط غير قابلة للتبديل، واستخدام وصلة الكوع الملولبة المطابقة الصحيحة يمنع التآكل والتسرب. يتم تصنيع وصلات الكوع الملولبة NPT لدينا وفقًا لتفاوتات ANSI الدقيقة للتوافق المتبادل الموثوق مع حلمات ووصلات وصمامات NPT القياسية.

س: هل يمكن استخدام وصلة الكوع الملولبة المصنوعة من الفولاذ المقاوم للصدأ 304 هذه لتطبيقات البخار ذات درجة الحرارة العالية؟

ج: نعم، تم تصنيف وصلة الكوع الملولبة المصنوعة من الفولاذ المقاوم للصدأ 304 للخدمة المستمرة حتى 538 درجة مئوية (1000 درجة فهرنهايت)، مما يجعلها مناسبة لخطوط البخار المشبع ضمن نطاق تصنيف الضغط ودرجة الحرارة للفئة 150. ومع ذلك، بالنسبة لأنظمة البخار التي تعمل فوق 200 رطل لكل بوصة مربعة أو مع دورات حرارية متكررة، نوصي بالنظر في متغيرات الفولاذ المقاوم للصدأ 316 لدينا لمقاومة محسنة للزحف ومناعة من تكسير التآكل الإجهادي الكلوريدي. يعد اختيار مادة منع التسرب للخيوط أمرًا بالغ الأهمية لتطبيقات البخار؛ يوصى باستخدام مركبات قائمة على الجرافيت أو أشرطة PTFE عالية الحرارة المصنفة فوق 260 درجة مئوية للحفاظ على سلامة الختم تحت دورات التمدد والانكماش الحراري.

س: ما هي مادة منع التسرب للخيوط أو إجراء التركيب الذي توصي به لوصلات NPT الملولبة؟

ج: نوصي بتطبيق 2-3 لفات من شريط منع التسرب للخيوط PTFE (ملفوف في اتجاه عقارب الساعة عند النظر إليه من طرف الخيط) أو مادة مانعة للتسرب للخيوط الأنبوبية اللاهوائية المناسبة على خيوط NPT الذكر قبل التجميع. قم بشد الوصلة يدويًا، ثم قم بتطبيق 1.5 إلى 2 دورة إضافية باستخدام مفتاح ربط حتى تشد. تجنب الشد المفرط، والذي يمكن أن يسبب تآكلًا على خيوط الفولاذ المقاوم للصدأ أو يكسر الصب. للتطبيقات الحرجة، يجب إجراء اختبار ضغط هيدروستاتيكي عند 1.5 ضعف ضغط التشغيل بعد التركيب للتحقق من سلامة الختم. لا تستخدم أبدًا مادة مانعة للتسرب للخيوط على الخيوط الأنثوية لأن هذا يمكن أن يتداخل مع التداخل الصحيح.
