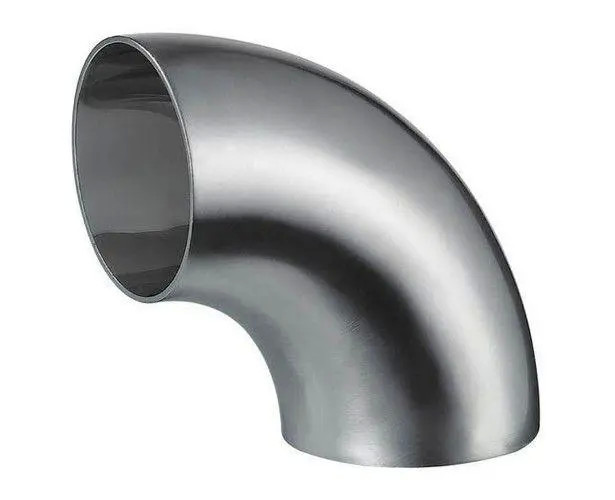

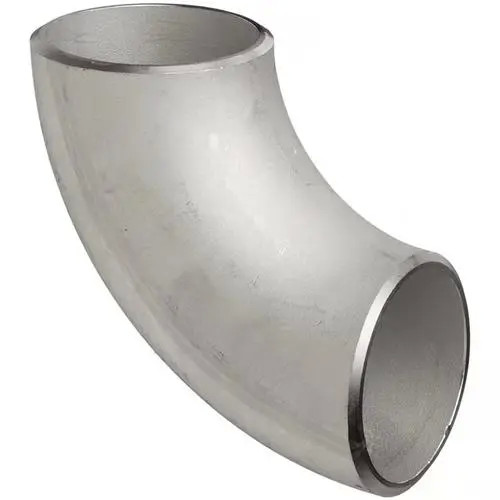

وصلة أنبوب كوع من الفولاذ المقاوم للصدأ مطروق عالي الضغط 6000 رطل/بوصة مربعة

وصلة كوع من الفولاذ المقاوم للصدأ مطروق عالي الضغط 6000 رطل لكل بوصة مربعة

الكوع من الفولاذ المقاوم للصدأ مطروق عالي الضغط 6000 رطل لكل بوصة مربعة يمثل قمة القدرة على تحمل الضغط في تصميم وصلات اللولبة واللحام المقبس. مصنع منستانلس ستيل ASTM A182 F316 باستخدام تقنيةالحدادة بالقالب المغلق، تتحمل وصلة الكوع هذه ضغوط تشغيل استثنائية تصل إلى6000 رطل لكل بوصة مربعة عند درجة الحرارة المحيطة. عملية الحدادة تalign هيكل حبيبات المادة على طول محيط الوصلة، مما يلغي المسامية والعيوب الداخلية الموجودة عادة في الوصلات المصبوبة. هذه الميزة المعدنية تترجم مباشرة إلى مقاومة فائقة للإجهاد وأداء موثوق طويل الأمد في ظل ظروف التحميل الدوري للضغط التي تواجهها وحدات الطاقة الهيدروليكية، وأشجار عيد الميلاد البحرية، وأنظمة حقن المواد الكيميائية عالية الضغط، وأنظمة التوزيع تحت الماء العميقة.

تم تشغيل كل نهاية وصلة كوع لحام مقبس عالي الضغط بدقة وفقًا لتفاوتات الأبعادASME B16.11، مما يضمن ملاءمة متسقة مع الأنابيب من الجدول 80 والجدول 160. درجة الفولاذ المقاوم للصدأ 316، التي تحتوي على 2-3٪ موليبدينوم، توفر مقاومة معززة بشكل كبير للتآكل الناتج عن الكلوريدات في الشقوق والفتحات مقارنة بـ 304، مما يجعل هذا الكوع المطروق الخيار النهائي للبيئات الصناعية البحرية، والساحلية، والساحلية. يشمل التحكم الصارم في الجودة اختبارتحديد المواد الإيجابي (PMI) على كل دفعة حرارية، واختبار قشرة هيدروستاتيكي بضغط 1.5 مرة الضغط المقنن، وفحص اختراق السائل للأسطح الحرجة وفقًا لمتطلبات ASME القسم V للكشف عن أي عيوب سطحية قد تضر بسلامة الضغط.

المواصفات الفنية

المزايا الرئيسية ومناطق التطبيق

• قدرة ضغط استثنائية: تصنيف 6000 رطل لكل بوصة مربعة يتيح النشر في دوائر هيدروليكية فائقة الضغط، وخطوط تحكم رأس البئر، وأنابيب التوزيع تحت سطح البحر حيث تكون وصلات الفئة 3000 القياسية صغيرة جدًا بالنسبة لنطاق التشغيل.
• سلامة الحدادة بالقالب المغلق: تدفق الحبيبات المطروق يتبع محيط الكوع، مما يوفر قوة إجهاد أعلى بنسبة تصل إلى 30٪ مقارنة بالبدائل المصبوبة بالاستثمار ويلغي تقريبًا خطر مسارات التسرب المتعلقة بالمسامية الداخلية.
• حماية معززة ضد التآكل بالموليبدينوم 316: محتوى الموليبدينوم 2-3٪ في الفولاذ المقاوم للصدأ 316 يمنح مقاومة حرجة للتآكل في البيئات المحتوية على الكلوريدات، بما في ذلك مناطق رذاذ مياه البحر، ومناطق معالجة المواد الكيميائية، والمرافق الصناعية الساحلية.
• وحدات الطاقة الهيدروليكية: ضرورية لتوصيل خطوط تفريغ المضخات عالية الضغط إلى بنوك المجمعات، ووحدات التحكم الاتجاهية، ودوائر المكثفات التي تعمل بضغوط تتجاوز 350 بار (5000 رطل لكل بوصة مربعة).
• منصات النفط والغاز البحرية: تستخدم في أنابيب العمليات العلوية، وأنظمة حقن المواد الكيميائية، والكابلات الهيدروليكية، وأنابيب أدوات رأس البئر حيث يلبي الفولاذ المقاوم للصدأ 316 متطلبات تأهيل المواد NORSOK M-650.
• حقن المواد الكيميائية عالي الضغط: مناسب لخطوط حقن الميثانول، ومثبطات التآكل، ومثبطات الترسبات التي تعمل بضغوط تصل إلى 6000 رطل لكل بوصة مربعة في وحدات معالجة المصافي والبتروكيماويات.
• أنظمة تحت سطح البحر في المياه العميقة: متوافق مع أنابيب الفولاذ المقاوم للصدأ المزدوجة الفائقة و 316 في وحدات التوزيع، ونهايات خطوط الأنابيب (PLETs)، وأنظمة توصيل خطوط التدفق المصنفة لأعماق مياه تتجاوز 3000 متر.
• معدات اختبار الهيدروستاتيكي: تستخدم في تجميعات أنابيب الاختبار للتحكم في الصمامات والمشغلات وأدوات قاع البئر حيث يجب أن تتجاوز الوصلة نفسها تصنيف ضغط الاختبار للمعدات قيد التقييم.

أسئلة متكررة

س: ما هو الفرق بين تصنيفات الضغط 3000 رطل لكل بوصة مربعة و 6000 رطل لكل بوصة مربعة لأكواع لحام المقبس المطروق؟

ج: يشير تصنيف 6000 رطل لكل بوصة مربعة إلى أن الوصلة مصنفة بحد أقصى لضغط العمل البارد (CWP) يبلغ 6000 رطل لكل بوصة مربعة عند درجة الحرارة المحيطة، وهو ضعف تصنيف 3000 رطل لكل بوصة مربعة. يتم تحقيق هذا التصنيف الأعلى من خلال زيادة سمك الجدار، وتحسين نسب تقليل الحدادة، ومتطلبات فحص غير مدمر أكثر صرامة. يمكن تمييز كوع لحام المقبس 6000 رطل لكل بوصة مربعة بصريًا عن 3000 رطل لكل بوصة مربعة من خلال قسم جدار أثقل بشكل ملحوظ وعمق مقبس أكبر. عند الاختيار بين الاثنين، يجب مراعاة ضغط تصميم النظام، ومتطلبات عامل الأمان وفقًا لرمز أنابيب العمليات ASME B31.3، وجدول الأنابيب (Sch 160 أو XXS لخدمة 6000 رطل لكل بوصة مربعة) معًا. كوع الفولاذ المقاوم للصدأ المطروق 6000 رطل لكل بوصة مربعة هو الخيار القياسي للأنظمة الهيدروليكية عالية الضغط حيث تتجاوز ضغوط التشغيل القصوى بانتظام 3000 رطل لكل بوصة مربعة.

س: كيف يضمن اتصال لحام المقبس أداءً مانعًا للتسرب تحت ظروف 6000 رطل لكل بوصة مربعة؟

ج: ينشئ مفصل لحام المقبس لحامًا فيليه بين القطر الخارجي للأنبوب ومقبس الكوع. تسمح الفجوة البالغة 1/16 بوصة (1.6 مم) بين نهاية الأنبوب وقاع المقبس بالتمدد الحراري للأنبوب أثناء اللحام دون إنشاء رافعة إجهاد تبدأ الشقوق. يوفر لحام الفيليه المحيطي الناتج ختمًا كامل الاختراق بقوة تتجاوز ضغط انفجار الأنبوب. يتم إجراء فحص اختراق السائل بعد اللحام وفقًا لـ ASME Section V Article 6 في منشأتنا للتحقق من عدم وجود شقوق سطحية أو مسامية أو عيوب عدم اندماج. لتطبيقات الخدمة الحامضة في البيئات المحتوية على H2S، نطبق إجراءات لحام خاضعة للتحكم في الصلابة NACE MR0175/ISO 15156 لمنع التكسير الإجهادي الكبريتيدي في المنطقة المتأثرة بالحرارة لكوع الضغط العالي هذا.

س: هل يمكن توريد هذا الكوع المطروق 6000 رطل لكل بوصة مربعة مع تتبع كامل للمواد وفحص من طرف ثالث؟

ج: بالتأكيد. يتم توريد كل كوع من الفولاذ المقاوم للصدأ المطروق مع تقرير اختبار مادة EN 10204 النوع 3.1 يوثق التركيب الكيميائي، والخصائص الميكانيكية (قوة الشد، قوة الخضوع، الاستطالة، نسبة الاختزال في المساحة)، وقيم تأثير Charpy V-notch عند درجات حرارة الاختبار المحددة. يتم الاحتفاظ بتتبع كامل للدفعة الحرارية من شهادة مطحنة الصلب الأصلية من خلال الحدادة، والمعالجة الحرارية، والتشغيل الآلي، ومراحل الفحص النهائية. نرحب بوكالات الفحص من طرف ثالث بما في ذلك Bureau Veritas، و DNV، و Lloyd's Register، و SGS، و TUV لمراقبة اختبارات الهيدروستاتيك، والتحقق من PMI، وفحوصات الأبعاد، وإجراءات NDE في منشأتنا. يمكن إجراء خيارات NDE إضافية بما في ذلك الفحص الإشعاعي (RT) والاختبار بالموجات فوق الصوتية (UT) عند الطلب لتطبيقات الكوع المطروق للخدمة الحرجة.
