لسيارات التوربو التجديد

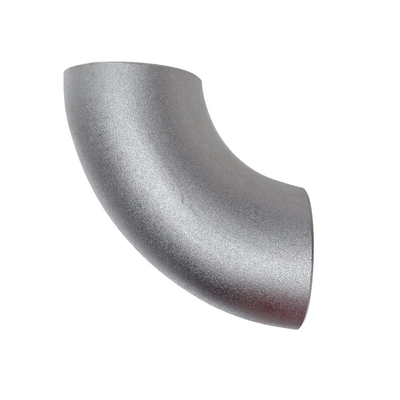

مرفق عادم من الفولاذ المقاوم للصدأ 304 ملولب بزاوية 45 أو 90 درجة لتعديل الشاحن التوربيني للسيارات

إن مرفق عادم من الفولاذ المقاوم للصدأ 304 ملولب مصمم خصيصًا لسوق أداء السيارات، حيث تعتبر سرعة غاز العادم والمتانة الحرارية ودقة التصنيع هي المتطلبات الأساسية. على عكس الأنابيب المنحنية بالضغط التقليدية التي تنهار نصف القطر الداخلي وتقيد مساحة التدفق بنسبة تصل إلى 35%، فإن كل مرفق ملولب CNC يحافظ على قطر داخلي ثابت على طول قوس الانحناء. يتم تحقيق ذلك من خلال قالب داخلي يدعم جدار الأنبوب من الداخل أثناء عملية الانحناء، مما يمنع التشوه والتجعد. والنتيجة هي مسار تدفق سلس وغير مقيد يزيد من كفاءة كنس العادم، ويقلل من وقت دوران الشاحن التوربيني، ويساهم في زيادة قوة حصانية قابلة للقياس في تطبيقات المحركات المعدلة. مصنوع من الفولاذ المقاوم للصدأ 304 مع مقاومة ممتازة للأكسدة عند درجات حرارة غاز العادم التي تتجاوز 800 درجة مئوية، يعد هذا المرفق الملولب هو الخيار المفضل للمصنعين المحترفين لبناء مشعبات الشاحن التوربيني، وتصنيع أنابيب العادم السفلية، وأنابيب المبرد البيني، وأنظمة العادم المخصصة.

متوفر في تكوينات بزاوية 45 درجة و 90 درجة، يدعم هذا المرفق الملولب المصنوع من الفولاذ المقاوم للصدأ مجموعة كاملة من تحديات توجيه نظام العادم. توفر معدن الفولاذ المقاوم للصدأ 304 مقاومة فائقة للتآكل ضد ملح الطريق، وتكثف الرطوبة، ومنتجات الاحتراق الحمضية مقارنة بالبدائل المصنوعة من الفولاذ الطري المعالج بالألمنيوم. كل مرفق ملولب متوافق مع لحام TIG مع قضيب حشو ER308L القياسي، مما يتيح التكامل السلس في تجميعات العادم المصنعة خصيصًا. بالنسبة لورش الأداء وفرق السباق وعشاق السيارات الذين يبنون أنظمة الشاحن التوربيني حيث يكون كل CFM من تدفق العادم مهمًا، يوفر هذا التركيب الملولب CNC التصنيع الدقيق وجودة المواد التي يتطلبها التطبيق.المواصفات الفنية

المعلمة

تدفق غاز عادم غير مقيد:

• تحافظ عملية انحناء CNC على مساحة مقطع عرضي كاملة وثابتة عبر الانحناء، مما يلغي التموجات الداخلية وتقليل القطر التي تقيد التدفق والتي تميز أنابيب العادم المنحنية بالضغط. يترجم هذا إلى انخفاض في الضغط الخلفي، واستجابة أسرع لدوران الشاحن التوربيني، وكفاءة حجمية أعلى قابلة للقياس.مقاومة الأكسدة في درجات الحرارة العالية:
• يحافظ الفولاذ المقاوم للصدأ 304 بنسبة 18% من الكروم و 8% من النيكل على السلامة الهيكلية والتشطيب السطحي عند درجات حرارة غاز العادم المستمرة حتى 870 درجة مئوية، متجاوزًا بكثير الحدود الحرارية للفولاذ الطري المعالج بالألمنيوم (حوالي 600 درجة مئوية) المستخدم عادة في أنظمة العادم الأصلية.متانة مقاومة التآكل في البيئات القاسية:
• يقاوم هيكل الفولاذ المقاوم للصدأ التكثف الحمضي الذي يتكون أثناء تشغيل المحرك البارد، والتعرض لملح الطريق في المناخات الشتوية، ومنتجات الاحتراق المحتوية على الكبريت التي تهاجم كيميائيًا مكونات العادم المصنوعة من الفولاذ الطري، مما يضمن أن هذا المرفق الملولب يحافظ على سلامته الهيكلية طوال عمر خدمة السيارة.تصنيع مشعبات الشاحن التوربيني:
• يعمل ككتلة بناء أساسية لمشعبات عادم الشاحن التوربيني المخصصة، حيث يتم لحام العديد من المرفقات الملولبة معًا باستخدام TIG لإنشاء مسارات أولية متساوية الطول تعمل على تحسين توقيت نبضات العادم واستجابة الشاحن التوربيني عبر نطاق سرعة دوران المحرك.تصنيع أنابيب العادم السفلية ونظام العادم:
• يستخدم في تصنيع أنابيب العادم السفلية عالية التدفق التي تربط مخرج توربين الشاحن التوربيني بالمحول الحفاز أو أنبوب العادم المستقيم، حيث تكون الانحناءات السلسة ذات القطر الثابت ضرورية لمنع تراكم الضغط الخلفي بعد التوربين.أنابيب المبرد البيني:
• التجويف الداخلي الأملس لهذا المرفق الملولب المصنوع من الفولاذ المقاوم للصدأ يجعله مناسبًا أيضًا لأنابيب هواء الشحن الجانبية الباردة بين مخرج ضاغط الشاحن التوربيني والمبرد البيني ومانيفولد السحب، حيث يقلل انخفاض الضغط من كفاءة تعزيز الشاحن التوربيني.عادم الدراجات النارية والرياضات الآلية:
• الوزن الخفيف للفولاذ المقاوم للصدأ 304 ذي الجدار الرقيق (1.5 مم) جنبًا إلى جنب مع هندسة الانحناء الدقيقة مثالي لمشعبات عادم الدراجات النارية عالية الأداء، وأنابيب ربط كاتم الصوت المنزلقة، وتصنيع أنظمة عادم UTV/الجانب إلى الجانب.أنظمة العادم الرطب البحرية:
• مناسب للجزء الجاف من أنابيب العادم الرطب البحرية والمرفقات قبل نقطة حقن الماء، حيث يوفر الفولاذ المقاوم للصدأ 304 مقاومة فائقة للتآكل في جو حجرة محرك السفن المليئة بالملح مقارنة ببدائل الفولاذ الكربوني.أسئلة متكررة

س: ما هي ميزة الأداء لمرفق عادم ملولب مقارنة بمرفق منحني بالضغط أو منحني بالسحق؟

ج: فرق الأداء كبير وقابل للقياس على الدينامومتر. في عملية الانحناء بالضغط أو السحق، يتم دفع الأنبوب ببساطة حول قالب بدون دعم داخلي. هذا يتسبب في ترقق وتمدد نصف القطر الخارجي بينما ينضغط نصف القطر الداخلي ويتشكل تجاعيد أو تموجات تقيد التدفق. والنتيجة هي انخفاض في مساحة المقطع العرضي بنسبة 15-35% عند قمة الانحناء، والتي تعمل كقيود تدفق موضعية. على النقيض من ذلك، يستخدم مرفق العادم الملولب قالبًا داخليًا (سلسلة من الكرات الفولاذية المترابطة والمفصلية) يدعم القطر الداخلي للأنبوب أثناء الانحناء. هذا يحافظ على قطر التجويف الكامل وينتج سطحًا داخليًا أملسًا كالزجاج عبر قوس الانحناء. بالنسبة لمحرك رباعي الأسطوانات بشاحن توربيني ينتج 300 حصان، فإن استبدال مرفقات العادم المنحنية بالسحق بمرفقات ملولبة من الفولاذ المقاوم للصدأ 304 يقلل عادةً من الضغط الخلفي للعادم بمقدار 2-4 رطل لكل بوصة مربعة، مما يمكن أن يترجم إلى زيادة في قوة الحصان بمقدار 5-15 حصانًا مع ضبط داعم، بالإضافة إلى عتبة دوران أسرع للشاحن التوربيني بمقدار 200-400 دورة في الدقيقة.

س: هل يمكن استخدام مرفق العادم هذا المصنوع من الفولاذ المقاوم للصدأ 304 قبل المحول الحفاز (قسم ما قبل المحول)؟

ج: نعم، تم تصنيف مرفق العادم الملولب هذا المصنوع من الفولاذ المقاوم للصدأ 304 لدرجات حرارة غاز العادم التي تواجهها قبل المحول الحفاز، والتي تتراوح عادةً من 400 درجة مئوية إلى 900 درجة مئوية اعتمادًا على حمل المحرك ونسبة الهواء إلى الوقود. يوفر الفولاذ المقاوم للصدأ 304 مقاومة ممتازة للأكسدة في هذا النطاق الحراري. لتطبيقات الخدمة الشاقة مثل عوادم المحركات الدوارة (وانكل) حيث يمكن أن تتجاوز درجات حرارة غاز العادم 1000 درجة مئوية بشكل مستمر، أو لفئات رياضة السيارات الاحترافية التي تتطلب أقصى قدر من المتانة الحرارية، نوصي بالترقية إلى مرفقات ملولبة من الفولاذ المقاوم للصدأ 316 أو 321 (مثبت بالتيتانيوم). توفر هذه السبائك قوة زحف محسنة ومقاومة للأكسدة عند درجات حرارة تقترب من 925 درجة مئوية، على الرغم من أنها بتكلفة مادية أعلى. بالنسبة للغالبية العظمى من تطبيقات الشاحن التوربيني في الشارع وحلبات السباق، يوفر المرفق الملولب المصنوع من الفولاذ المقاوم للصدأ 304 التوازن الأمثل بين الأداء الحراري ومقاومة التآكل وسهولة التصنيع والفعالية من حيث التكلفة.

س: ما هي إجراءات اللحام التي توصي بها لربط المرفقات الملولبة في مشعب مخصص؟

ج: نوصي بلحام GTAW (TIG) باستخدام قضيب حشو ER308L لربط المرفقات الملولبة المصنوعة من الفولاذ المقاوم للصدأ 304 في تصنيع نظام العادم. تشمل المعلمات الرئيسية: DCEN (قطبية مستقيمة)، قطب تنجستن 1.6 مم أو 2.4 مم مع ثوريوم أو لانثانوم مع نقطة حادة، غاز حماية الأرجون بمعدل تدفق 8-12 لتر/دقيقة، و 40-70 أمبير لسمك جدار 1.5 مم. يعد التنظيف الخلفي الكامل بالأرجون داخل الأنبوب أثناء اللحام أمرًا بالغ الأهمية لمنع تكون السكر (تكون أكسيد الكروم) على التجويف الداخلي، والذي يمكن أن يخلق نقاط ضعف محتملة ونقاط بدء تشقق. يمكن أن يحل معجون تدفق شمسي أو معجون تدفق احتياطي مشابه محل التنظيف الخلفي في سيناريوهات الإصلاح الميداني حيث يكون الوصول إلى التنظيف الداخلي بالأرجون غير عملي. بعد اللحام، نوصي بتطبيق معجون التخليل لإزالة لون الحرارة من منطقة التأثر بالحرارة للحام، واستعادة مقاومة التآكل الكاملة لتجميع المرفق الملولب المصنوع من الفولاذ المقاوم للصدأ 304.
